ABB ControlMaster CM10 Benutzerhandbuch Seite 30

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Standard / ...Rglkr 1 Sollwerte
Rampenmodus
Rampensteigung
Rglkr 1 Regelung
Ein/Aus-Hysterese
28
1 1 1
/ , / and / DIN
8 4 2

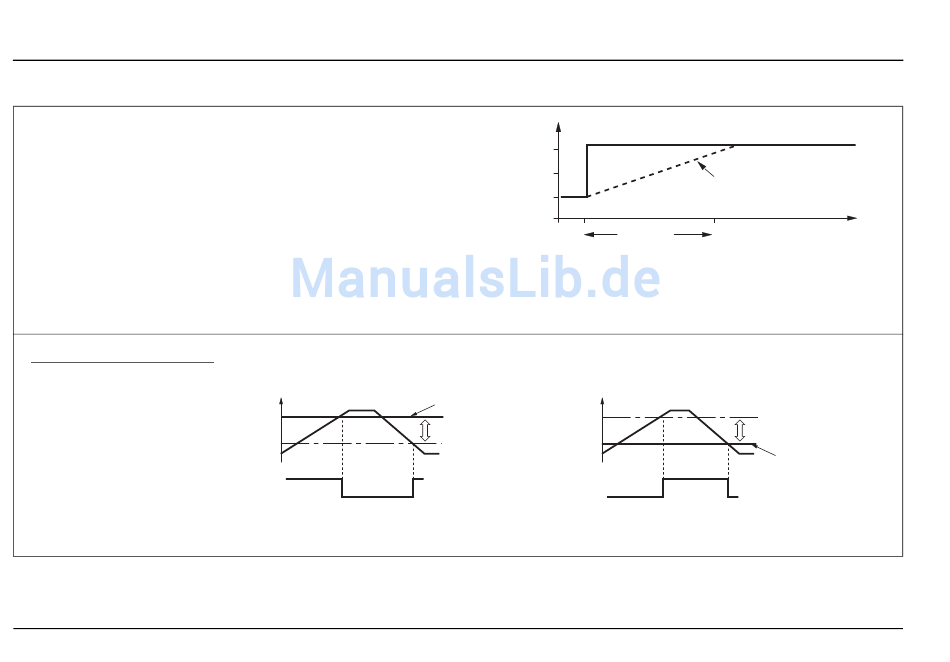

Mit der Funktion für Rampensollwert
können größere Turbulenzen
Steuergröße am Reglerausgang bei
Veränderung des Sollwerts vermieden
werden. Die eingestellte Rate gilt sowohl
für den internen als auch für den
externen Sollwert.
Legt die Rampensteigung in physikalischen Einheiten / Stunde fest
Hinweis: Nur verfügbar, wenn Rampenmodus auf Ein gestellt ist.
Zum Einstellen des Hysteresewerts in physikalischen Einheiten.
PV
EIN
AUS
Umgekehrte Wirkungsrichtung des
Regelausgangs
Hinweis: Nur verfügbar, wenn Regeltyp auf Ein / Aus gestellt ist – siehe Seite 55.
PV
Angezeigter interner Sollwert
der
300
200
100
0
1 Stunde
*Beispiel: Rampensteigung = 200 Inkremente
PV
Sollwert
Hysterese
Value
EIN
AUS
Direkt wirkender Regelausgang
6 Standardebene
Tatsächlicher, durch PID-Algorithmus*
verwendeter (Rampen-) Sollwert
Zeit
Hysterese
Value
Sollwert
