ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
Digitaleingang / -ausgang + Externer
CM30: Klemme 43 oder 35
CM50: Klemme 7 oder 30
Digitaleingang / -ausgang
CM10: Klemme 22 oder 23
CM30: Klemme 44 oder 45; 36, 37, 38 oder 39
CM50: Klemme 8 oder 9; 31, 32, 33 oder 34
Digitaleingang / -ausgang –
CM30: Klemme 46 oder 40
CM50: Klemme 10 oder 35
Digitaleingang / -ausgang
CM10: Klemme 22 oder 23
CM30: Klemme 44 oder 45; 36, 37, 38 oder 39
CM50: Klemme 8 oder 9; 31, 32, 33 oder 34
Digitaleingang / -ausgang –
CM30: Klemme 46 oder 40
CM50: Klemme 10 oder 35

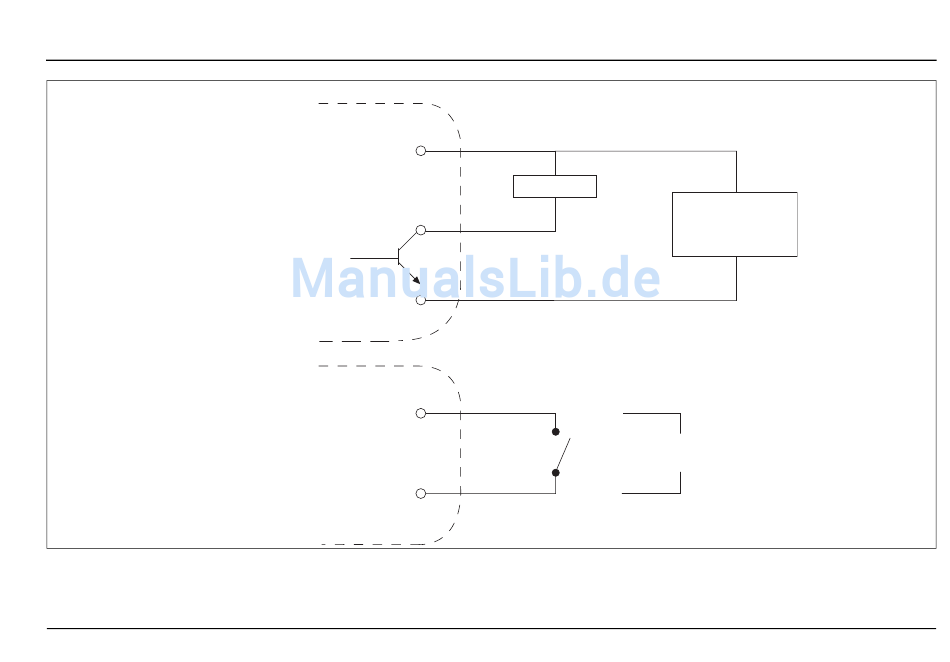

Abb. 4.13 Digitaleingänge und Open-Collector-Digitalein- und -ausgänge
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
Klemmverbindungen an Standard- und Optionskarten
CM10: Klemme 21
CM10: Klemme 24
CM10: Klemme 24
Last
Externe Spannung
(max. 30 V)
+ve
ODER
24 V DC Eingang
–ve
4 Installation
+ve
–ve
21
