ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Funktionen / ...Matheblöcke / ...Blocktyp
Durchschn.
Echtzeit
Max. halten
Min. halten
Multiplexer
Quadratwurzel
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
Berechnet den Mittelwert eines Parameters über eine vom Benutzer vorgegebene Dauer. Der
Ausgangswert des Matheblocks wird ausschließlich am Ende der konfigurierten Dauer
aktualisiert. Es kann ein Rücksetzsignal eingerichtet werden, mit dem die Berechnung des
Mittelwerts neu gestartet werden kann.
Der Mittelwert wird gespeichert und bleibt dadurch bei einem Stromausfall erhalten. Wenn der
Stromausfall über die Durchschn. Dauer (siehe Seite 85) hinaus andauert, wird der
Ausgangswert des Matheblocks auf Null gesetzt.
Das Ausgangssignal des Matheblocks entspricht dem höchsten Wert des Signals seit dem
letzten Zurücksetzen.
Das Ausgangssignal des Matheblocks entspricht dem niedrigsten Wert des Signals seit dem
letzten Zurücksetzen.

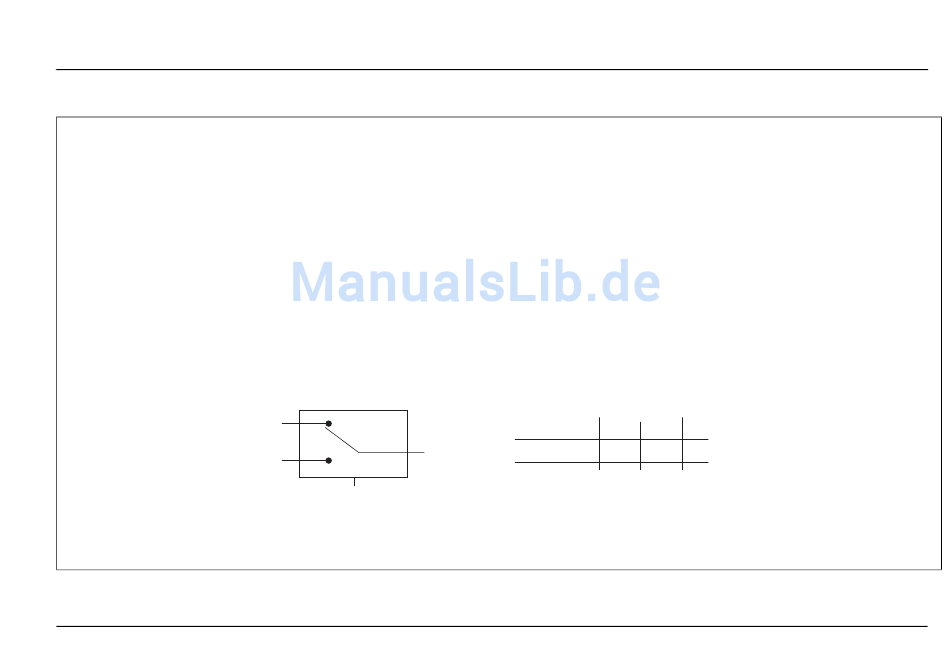

Ermöglicht das Auswählen eines von zwei Analogsignalen oder Konstanten anhand eines
Digitalsignals
A
B
Ausgang
Auswahl
Berechnet die Quadratwurzel des ausgewählten Quellwerts. Wenn der Eingangswert kleiner
als 0 ist, werden das Ausgangssignal auf Null und der Ausgangsstatus des Matheblocks auf
„Ungültig" gesetzt.
Auswahl
0 1
A B
Ausgang
7 Erweiterte Ebene
83
