ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,

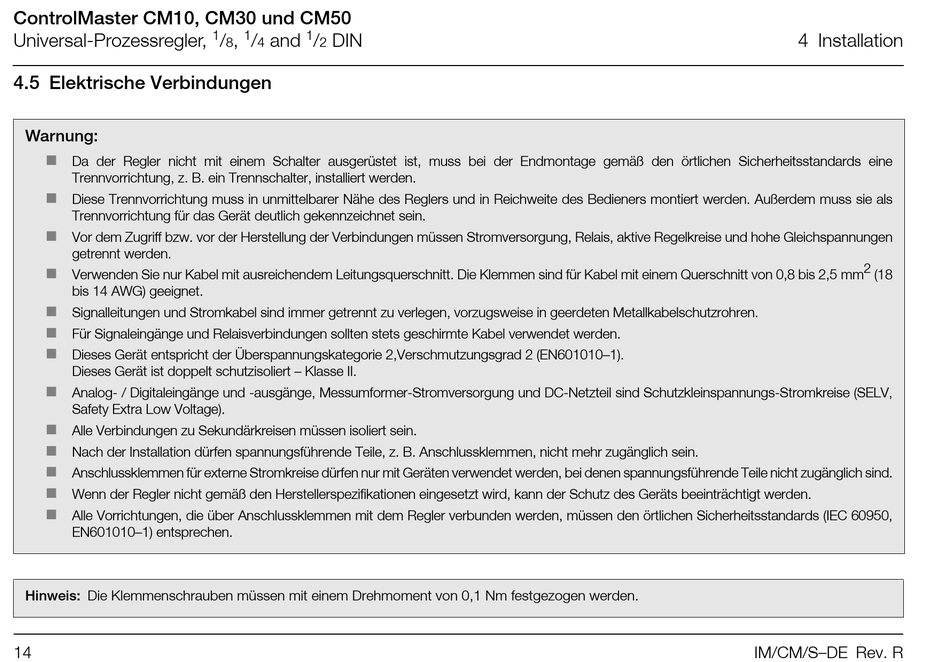

4.5 Elektrische Verbindungen

Warnung:

Da der Regler nicht mit einem Schalter ausgerüstet ist, muss bei der Endmontage gemäß den örtlichen Sicherheitsstandards eine
Trennvorrichtung, z. B. ein Trennschalter, installiert werden.

Diese Trennvorrichtung muss in unmittelbarer Nähe des Reglers und in Reichweite des Bedieners montiert werden. Außerdem muss sie als
Trennvorrichtung für das Gerät deutlich gekennzeichnet sein.

Vor dem Zugriff bzw. vor der Herstellung der Verbindungen müssen Stromversorgung, Relais, aktive Regelkreise und hohe Gleichspannungen
getrennt werden.

Verwenden Sie nur Kabel mit ausreichendem Leitungsquerschnitt. Die Klemmen sind für Kabel mit einem Querschnitt von 0,8 bis 2,5 mm
bis 14 AWG) geeignet.

Signalleitungen und Stromkabel sind immer getrennt zu verlegen, vorzugsweise in geerdeten Metallkabelschutzrohren.

Für Signaleingänge und Relaisverbindungen sollten stets geschirmte Kabel verwendet werden.

Dieses Gerät entspricht der Überspannungskategorie 2,Verschmutzungsgrad 2 (EN601010–1).
Dieses Gerät ist doppelt schutzisoliert – Klasse II.

Analog- / Digitaleingänge und -ausgänge, Messumformer-Stromversorgung und DC-Netzteil sind Schutzkleinspannungs-Stromkreise (SELV,
Safety Extra Low Voltage).

Alle Verbindungen zu Sekundärkreisen müssen isoliert sein.

Nach der Installation dürfen spannungsführende Teile, z. B. Anschlussklemmen, nicht mehr zugänglich sein.

Anschlussklemmen für externe Stromkreise dürfen nur mit Geräten verwendet werden, bei denen spannungsführende Teile nicht zugänglich sind.

Wenn der Regler nicht gemäß den Herstellerspezifikationen eingesetzt wird, kann der Schutz des Geräts beeinträchtigt werden.

Alle Vorrichtungen, die über Anschlussklemmen mit dem Regler verbunden werden, müssen den örtlichen Sicherheitsstandards (IEC 60950,
EN601010–1) entsprechen.
Hinweis: Die Klemmenschrauben müssen mit einem Drehmoment von 0,1 Nm festgezogen werden.
