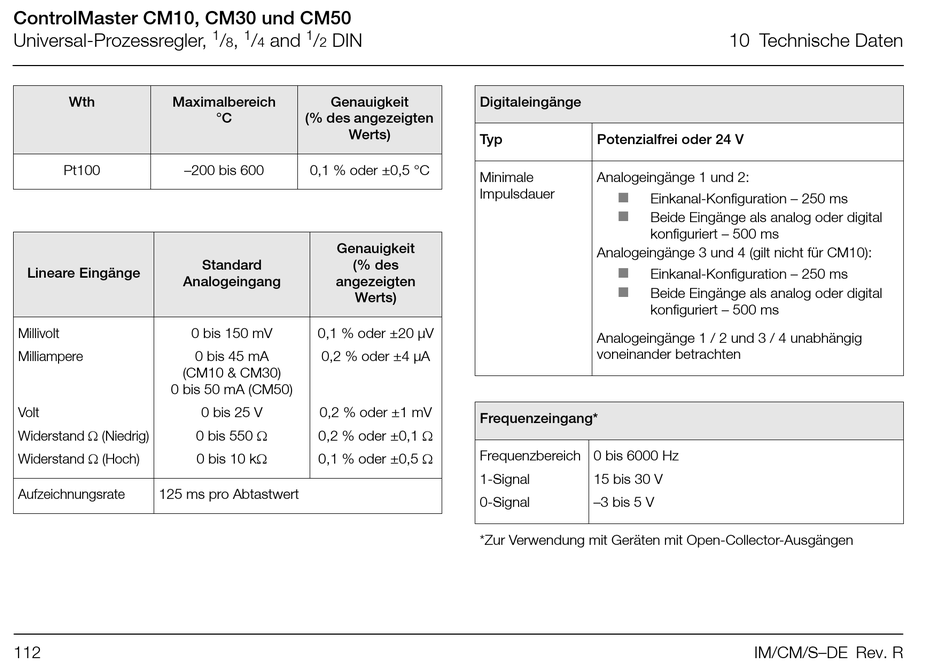

ABB ControlMaster CM10 Benutzerhandbuch Seite 114

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
Wth Maximalbereich
Pt100 –200 bis 600
Lineare Eingänge
Analogeingang
Millivolt 0 bis 150 mV
Milliampere
(CM10 & CM30)
0 bis 50 mA (CM50)
Volt
Widerstand  (Niedrig)
Widerstand  (Hoch)
Aufzeichnungsrate 125 ms pro Abtastwert
112
1 1 1
/ , / and / DIN
8 4 2
Genauigkeit
°C (% des angezeigten
Werts)
0,1 % oder ±0,5 °C
Genauigkeit
Standard (% des
angezeigten
Werts)
0,1 % oder ±20 µV
0 bis 45 mA 0,2 % oder ±4 µA
0 bis 25 V 0,2 % oder ±1 mV
0 bis 550  0,2 % oder ±0,1 
0,1 % oder ±0,5 
0 bis 10 k
Digitaleingänge
Typ Potenzialfrei oder 24 V
Minimale Analogeingänge 1 und 2:
Impulsdauer 
Einkanal-Konfiguration – 250 ms

Beide Eingänge als analog oder digital
konfiguriert – 500 ms
Analogeingänge 3 und 4 (gilt nicht für CM10):

Einkanal-Konfiguration – 250 ms

Beide Eingänge als analog oder digital
konfiguriert – 500 ms
Analogeingänge 1 / 2 und 3 / 4 unabhängig
voneinander betrachten
Frequenzeingang*
Frequenzbereich 0 bis 6000 Hz
1-Signal 15 bis 30 V
0-Signal –3 bis 5 V
*Zur Verwendung mit Geräten mit Open-Collector-Ausgängen
10 Technische Daten
IM/CM/S–DE Rev. R
