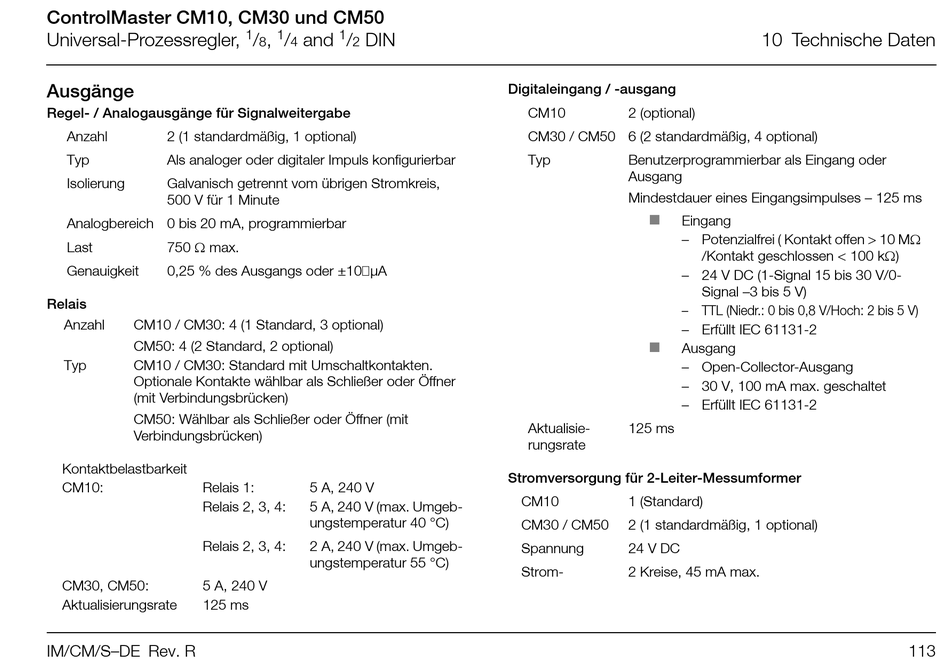

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
Ausgänge
Regel- / Analogausgänge für Signalweitergabe
Anzahl 2 (1 standardmäßig, 1 optional)
Typ Als analoger oder digitaler Impuls konfigurierbar
Isolierung Galvanisch getrennt vom übrigen Stromkreis,
500 V für 1 Minute
Analogbereich 0 bis 20 mA, programmierbar
750  max.
Last
Genauigkeit 0,25 % des Ausgangs oder ±10 µA
Relais
Anzahl CM10 / CM30: 4 (1 Standard, 3 optional)
CM50: 4 (2 Standard, 2 optional)
Typ CM10 / CM30: Standard mit Umschaltkontakten.
Optionale Kontakte wählbar als Schließer oder Öffner
(mit Verbindungsbrücken)
CM50: Wählbar als Schließer oder Öffner (mit
Verbindungsbrücken)
Kontaktbelastbarkeit
CM10: Relais 1:
Relais 2, 3, 4:
Relais 2, 3, 4:
CM30, CM50: 5 A, 240 V
Aktualisierungsrate 125 ms
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
5 A, 240 V
5 A, 240 V (max. Umgeb-
ungstemperatur 40 °C)
2 A, 240 V (max. Umgeb-
ungstemperatur 55 °C)
Digitaleingang / -ausgang
CM10 2 (optional)
CM30 / CM50 6 (2 standardmäßig, 4 optional)
Typ Benutzerprogrammierbar als Eingang oder
Ausgang
Mindestdauer eines Eingangsimpulses – 125 ms

Eingang
– Potenzialfrei ( Kontakt offen > 10 M
– 24 V DC (1-Signal 15 bis 30 V/0-
– TTL (Niedr.: 0 bis 0,8 V/Hoch: 2 bis 5 V)
– Erfüllt IEC 61131-2

Ausgang
– Open-Collector-Ausgang
– 30 V, 100 mA max. geschaltet
– Erfüllt IEC 61131-2
Aktualisie- 125 ms
rungsrate
Stromversorgung für 2-Leiter-Messumformer
CM10 1 (Standard)
CM30 / CM50 2 (1 standardmäßig, 1 optional)
Spannung 24 V DC
Strom- 2 Kreise, 45 mA max.
10 Technische Daten
/Kontakt geschlossen < 100 k)
Signal –3 bis 5 V)
