5.1 Diagnosestatusleiste

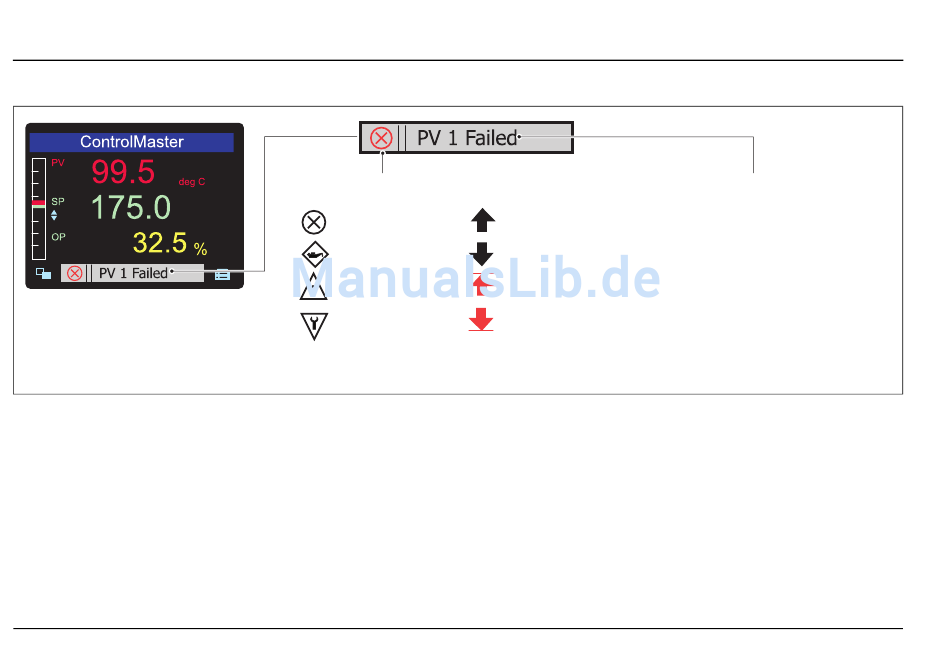

Abb. 5.1 Diagnosestatusleiste auf dem ControlMaster (im Bild: ControlMaster CM30)
24
1
1
1
/
,
/
and
/
DIN
8
4
2
NAMUR (NE107) Statussymbol
Failure
Wartung
Außerhalb der
Vorgabe
Funktionsprüfung
5 Menüs auf der Bedienerebene
Prozess Alarm „Max"
Die Diagnosemeldung bzw. der
Alarm mit der höchsten Priorität
Prozess Alarm „Min"
Alarm „Max. verriegelt"
können unter Diagnoseansicht
Alarm „Min. verriegelt"
Beschreibung der Diagnose
oder der Alarmkennzeichnung
wird angezeigt. Andere aktive
Diagnose- / Alarmzustände
angezeigt werden – siehe
Seite 25.
IM/CM/S–DE Rev. R
