3.2 CM30 und CM50 – Bedienerseite, Symbole und Tasten

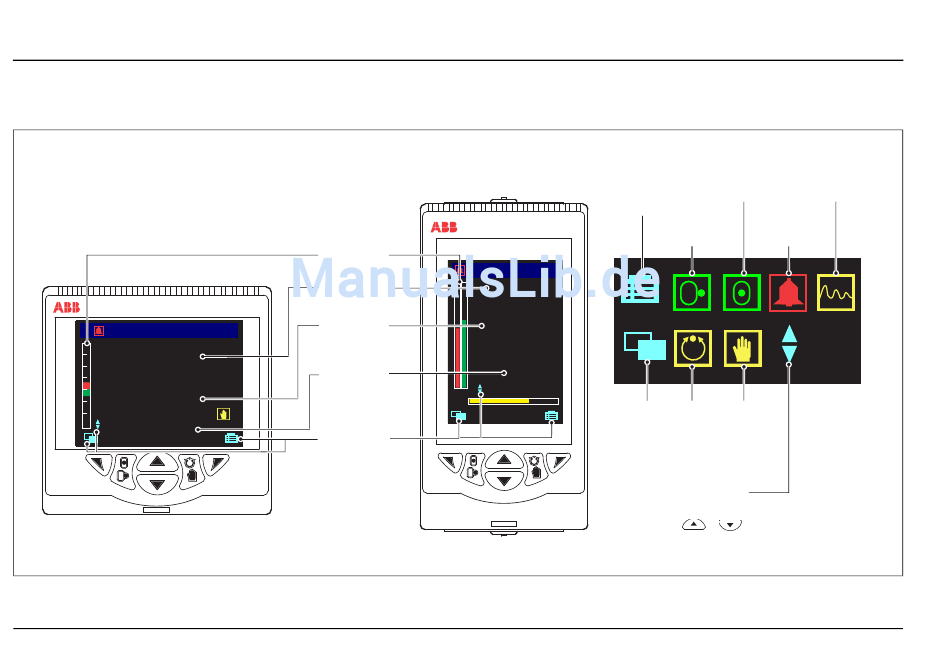

Die Anzeigen und die Symbole für ControlMaster CM30 und CM50 sind in Abb. 3.2 dargestellt.
ControlMaster
PV
479.2
SP
500.0
OP
74.9
Abb. 3.2 Anzeige und Symbole auf ControlMaster CM30 und CM50
6
1 1 1
/ , / and / DIN
8 4 2
Balken-
diagramm
PV-Wert
CM30
Sollwert
PSI Ausgangs-
wert
%
Symbole
Zugriff
Wasser-
waage
CM50
ControlMaster
479.2
1000.0
PV
PSI
500.0
SP
LOCAL
74.9
OP
AUTO
0.0
Bediener
Wasser-
waage
Menü
– Zeigt an, welcher Wert mit den
Tasten
3 Display, Symbole und Tasten
Symbole
Selbstopti-
mierung
Interner Sollwert
Extern Prozess
Sollwert Alarm
Auto Hand
Modus Modus
Einstellen
/ eingestellt
wird.
IM/CM/S–DE Rev. R
