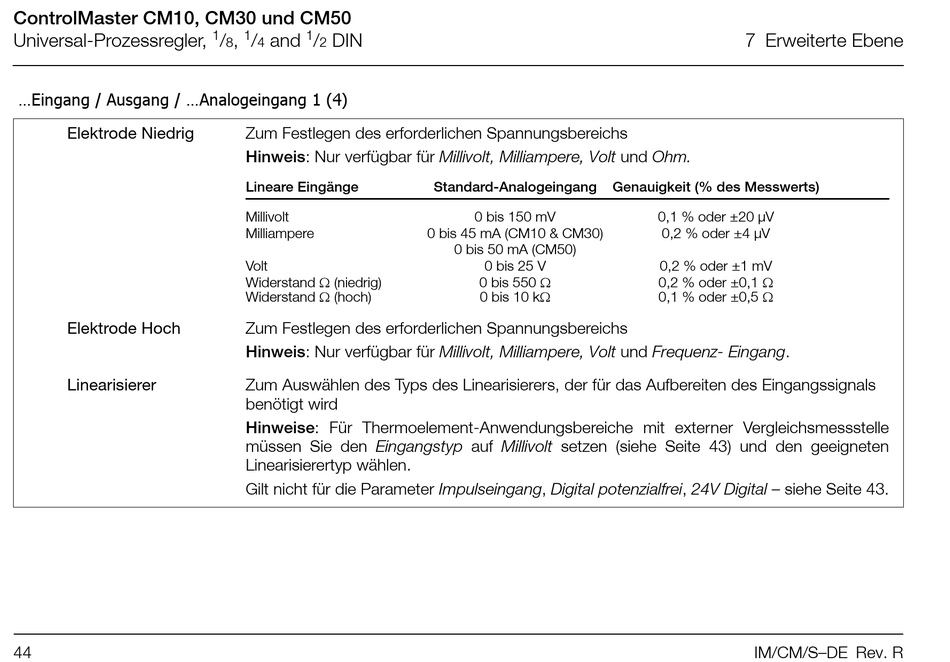

ABB ControlMaster CM10 Benutzerhandbuch Seite 46

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Eingang / Ausgang / ...Analogeingang 1 (4)
Elektrode Niedrig
Elektrode Hoch
Linearisierer
44
1 1 1
/ , / and / DIN
8 4 2
Zum Festlegen des erforderlichen Spannungsbereichs
Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Ohm.
Lineare Eingänge
Millivolt
Milliampere
Volt
Widerstand  (niedrig)
Widerstand  (hoch)
Zum Festlegen des erforderlichen Spannungsbereichs
Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Frequenz- Eingang.
Zum Auswählen des Typs des Linearisierers, der für das Aufbereiten des Eingangssignals
benötigt wird
Hinweise: Für Thermoelement-Anwendungsbereiche mit externer Vergleichsmessstelle
müssen Sie den Eingangstyp auf Millivolt setzen (siehe Seite 43) und den geeigneten
Linearisierertyp wählen.
Gilt nicht für die Parameter Impulseingang, Digital potenzialfrei, 24V Digital – siehe Seite 43.
Standard-Analogeingang
0 bis 150 mV
0 bis 45 mA (CM10 & CM30)
0 bis 50 mA (CM50)
0 bis 25 V
0 bis 550 
0 bis 10 k
7 Erweiterte Ebene
Genauigkeit (% des Messwerts)
0,1 % oder ±20 µV
0,2 % oder ±4 µV
0,2 % oder ±1 mV
0,2 % oder ±0,1 
0,1 % oder ±0,5 
IM/CM/S–DE Rev. R
