ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,

8.2 Standardvorlagen

8.2.1 Automatik-/Handstation (Low-Signal-Auswahl / Digitalsignalauswahl)

Diese Vorlage konfiguriert den ControlMaster als Backup für einen Master-Regler (bzw. ein Master-Reglersystem). Im
Normalbetrieb folgt der Analogausgang des ControlMaster dem Ausgangswert des Master-Reglers im Automatikmodus.
Bei Erkennung eines Fehlers im Master-System, der entweder durch einen niedrigen Signalwert am Master-Ausgang oder über
ein Signal am Digitaleingang identifiziert wird, wechselt der ControlMaster in den Handmodus und verwendet dabei entweder
den letzten gültigen Master-Ausgangswert oder einen vorkonfigurierten festen Ausgangswert.
Sobald das Master-Signal wiederhergestellt ist oder der Digitaleingang in seinen Normalzustand zurückkehrt, schaltet der
ControlMaster zurück in den Automatikmodus und folgt wieder dem Ausgang des Master-Reglers.
(In Abb. 8.4 auf Seite 105 finden Sie weitere Angaben zum Parallelanschluss).
PV
AIN 1
Führungsregler Y
AIN 2
2
DIN 1

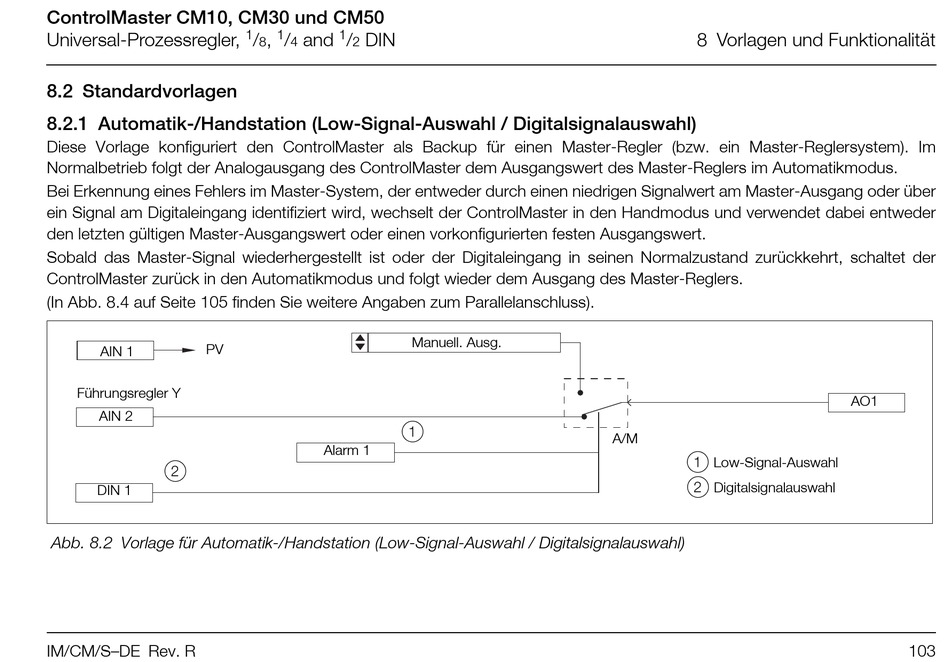

Abb. 8.2 Vorlage für Automatik-/Handstation (Low-Signal-Auswahl / Digitalsignalauswahl)
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
Manuell. Ausg.
1
Alarm 1
8 Vorlagen und Funktionalität
A/M
1 Low-Signal-Auswahl
2 Digitalsignalauswahl
AO1
103
