ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Standard / ......Regelkreis 1 SchrtRegV
Tote Zone
Stellzeit
34
1 1 1
/ , / and / DIN
8 4 2

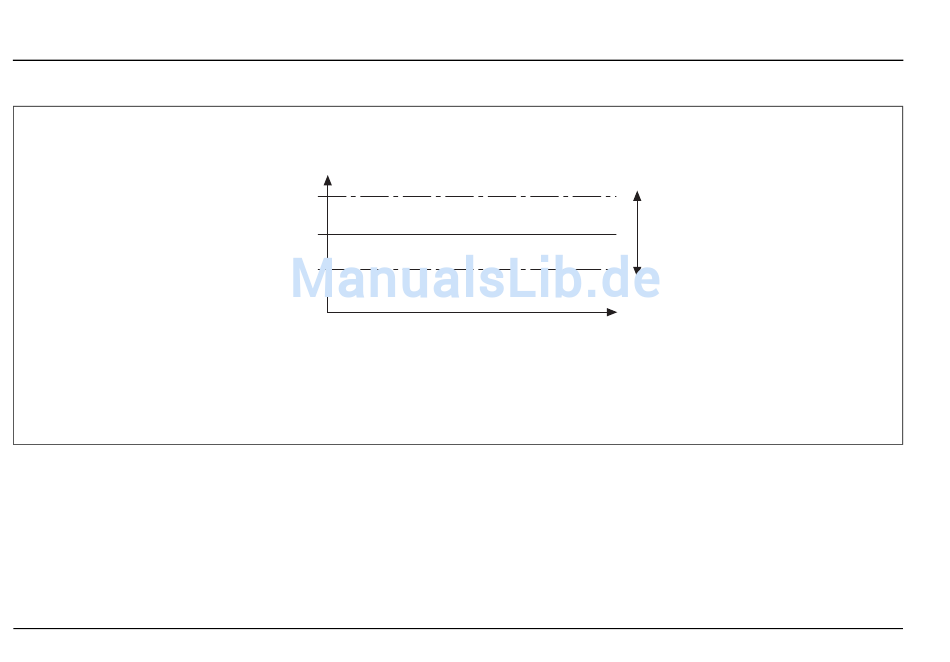

Beispiel: Wenn das Ventil so eingestellt ist, dass es in die zu 50 % geöffnete Stellung gesteuert
wird, und die tote Zone auf 4 % gesetzt ist, wird der Motor gestoppt, wenn die
Stellungsrückmeldung 48 % beträgt. Die tote Zone liegt zwischen 48 % und 52 %.
Position %
Bei Schrittregel-Ventilen ohne Stellungsrückmeldung (siehe Seite 32) wird dieser Parameter zur
Steuerung der Ventilstellzeit verwendet.
Bei Schrittregel-Ventilen mit Stellungsrückmeldung (siehe Seite 32) wird die eingegebene Zeit
mit der tatsächlichen Ventilstellzeit verglichen. Sitzt das Ventil fest, wird eine Diagnosemeldung
erzeugt. (Setzen Sie Stellzeit auf 0 s, um diese Funktion zu deaktivieren.)
Erforderliche Ventilstellung
6 Standardebene
Tote Zone
(um die erforderliche
Position zentriert)
IM/CM/S–DE Rev. R
