ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Regelung / ...Rglkr 1 Sollwerte / ...Quellen auswählen
LSP1 (4) Auswahl
Interne Auswahl
Externe Auswahl
Int/Ext umschalten
54
1 1 1
/ , / and / DIN
8 4 2

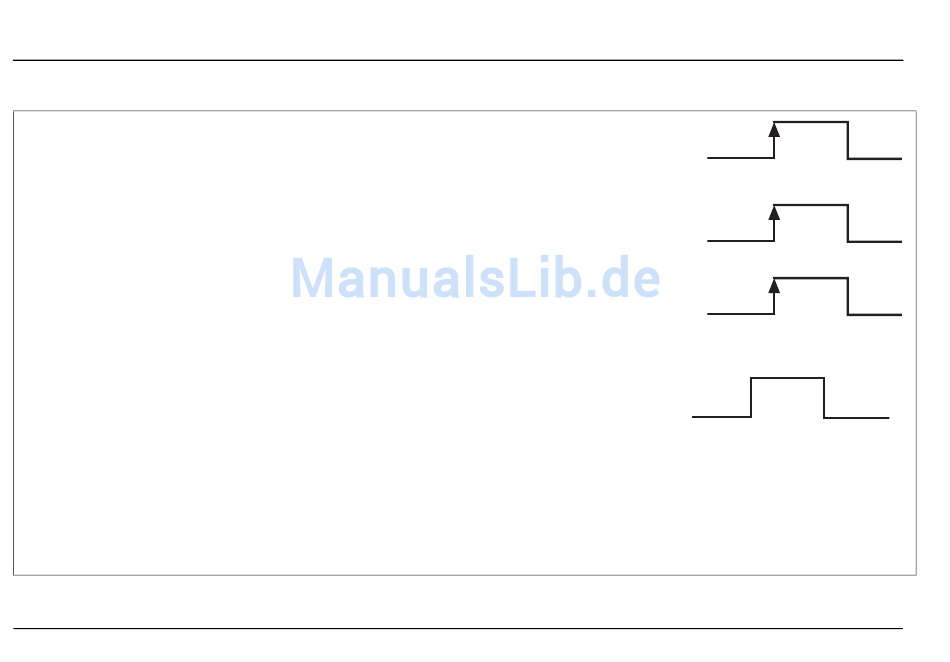

Die Quelle, die für die Auswahl des internen Sollwerts 1 (LSP1) als
aktuellen internen Sollwert erforderlich ist. Die Auswahl erfolgt mit
der ansteigenden Flanke des Digitalsignals.
Die Quelle, die für die Auswahl des internen Sollwerts 1 (LSP1) als
aktuellen internen Sollwert erforderlich ist. Die Auswahl erfolgt mit
der ansteigenden Flanke des Digitalsignals.
Die für das Auswählen des externen Sollwert-Modus erforderliche
Quelle.
Die Quelle, die für das Auswählen des externen bzw. des internen Sollwert-Modus erforderlich ist.
Ein Signalpegel „Niedrig" versetzt den Regler in den Modus
„Interner Sollwert", ein Signalpegel „Hoch" in den Modus
„Externer Sollwert". Die flankengesteuerten Auswahlquellen für
„Intern" und „Extern" und die Fronttasten sind bei Verwendung
dieser Funktion nicht aktiv. Wenn sich der externe Sollwert in
einem Fehlerzustand befindet, während die digitale Auswahl vorgenommen wurde, und der
Parameter RSP-Fehlermaßnahme nicht auf Keine Maßnahme gesetzt ist (siehe Seite 53), ändert
sich der Modus in Intern.
Sobald sich der externe Sollwert nicht mehr in einem Fehlerzustand befindet, wird wieder in den
Modus Extern zurückgewechselt (wenn dies durch diese Funktion immer noch so ausgewählt ist).
7 Erweiterte Ebene
LSP1
Interner
Sollwert-
Modus
Externer
Sollwert-
Modus
Extern
Intern
Intern
