ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Regelung
Rglkr 1 Split O/P*
Diese Funktion ermöglicht die Aufteilung des PID-Regelausgangs (siehe Seite 30) in 2 separate Ausgänge. Dadurch können
Systeme wie Heizen/Kühlen u. ä., die zwei Ausgänge benötigen, geregelt werden. Die lineare Beziehung zwischen der
Eingangsgröße des PID-Algorithmus und den zwei Ausgängen wird anhand der Parameter Min. Eingang/Ausgang und Max.
Eingang/Ausgang konfiguriert.
Beim Betrieb mit Getrennte Ergeb. im Hand-Regelungsmodus wird der Eingang am Funktionsblock für die getrennten
Ergebnisse manuell eingestellt (X-Achse). Standardmäßig werden auf der Seite „Bediener" beide Ausgangswerte (OP1 und
OP2) angezeigt.
Min. Eingang 2 = 0
Min. Ausgang 2 = 100
Heiz/Kühl-
100%
Beispiel
50%
0%
Eingang
Min. Eingang 1 = 50
Min. Ausgang 1 = 0
Rglkr 1 Zeitprop.
*Nur verfügbar, wenn der Ausgangstyp Split O/P ausgewählt ist – siehe Seite 36.
62
1 1 1
/ , / and / DIN
8 4 2
Max. Eingang 1 = 100
Max. Ausgang 1 = 100
50% 100%
Max. Eingang 2 = 50
Max. Ausgang 2 = 0
Siehe Standardebene auf Seite 27.
Max. Eingang 1 = 50
Min. Ausgang 1 = 100

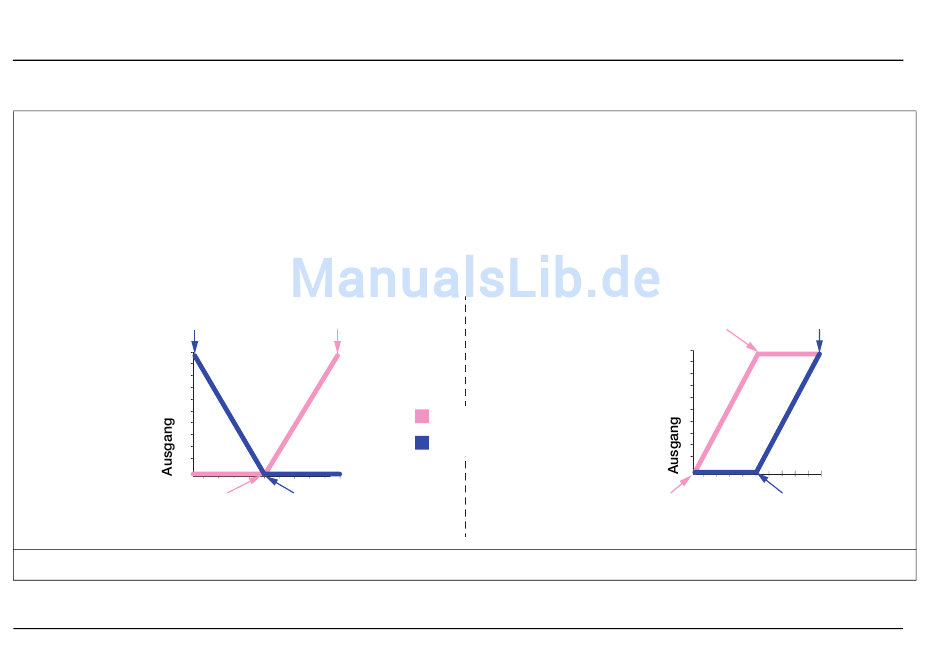

Beispiel zum
Split-Ausgang
Ausgang 1 (OP1)
Ausgang 2 (OP2)
Min. Eingang 1 = 0
Min. Ausgang 1 = 0
7 Erweiterte Ebene
Max. Eingang 2 = 100
Max. Ausgang 2 = 100
100%
50%
0%
100%
50%
Eingang
Min. Eingang 2 = 50
Min. Ausgang 2 = 0
