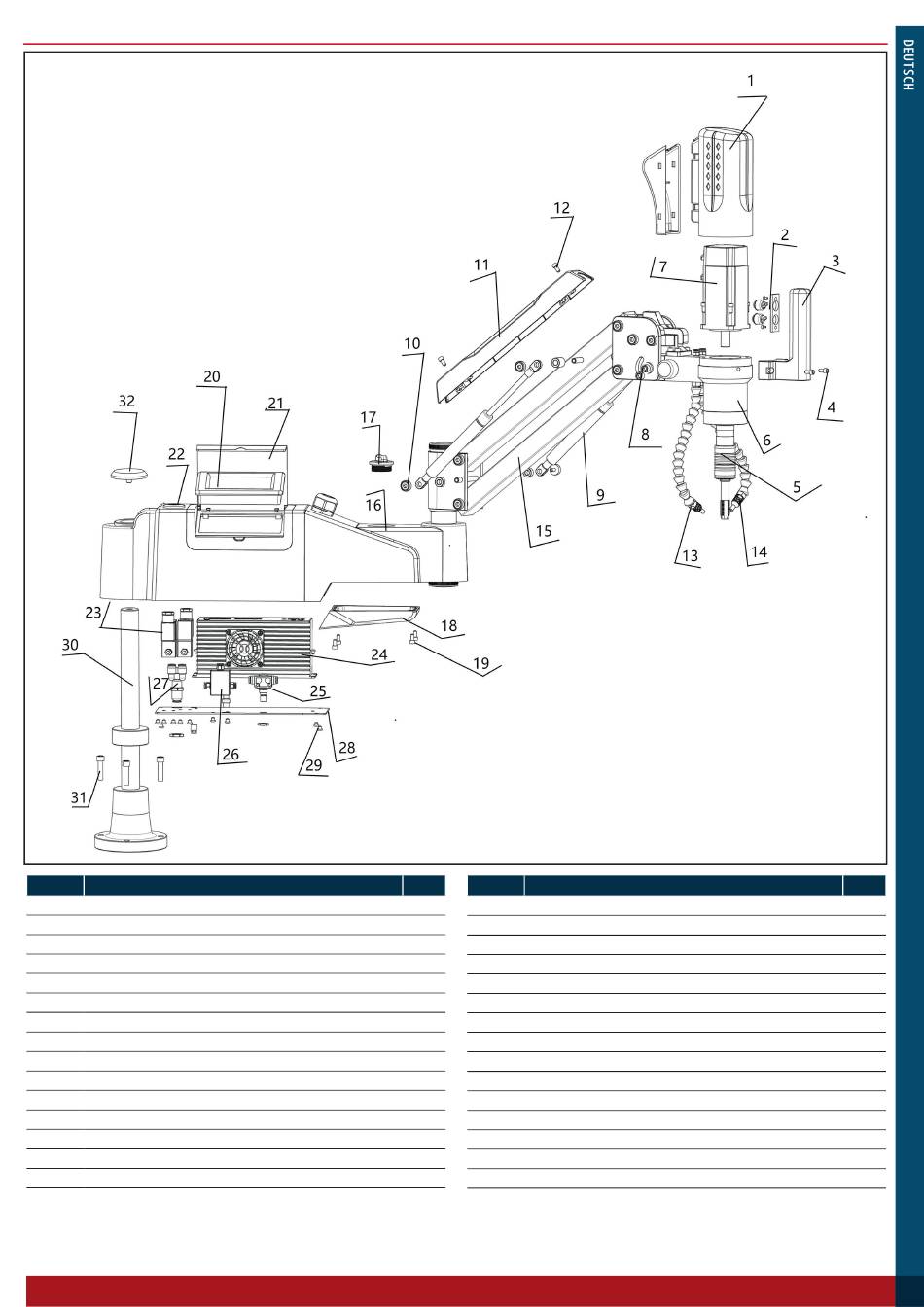

16.2 Explosionszeichnung
Nr.
Bezeichnung des Teils
1
Motorabdeckung
2
Rückwärts- und Starttaste
3
Griff
4
Griffschraube
5
Gewindeschneidschaft
6
Reduzierstück
7
Servomotor
8
Universeller Richtungskopf
9
Stützstrebe
10
Stützstrebenschraube
11
Drahtabdeckung
12
Schraube für Drahtabdeckung
13
Luftdüse
14
Öldüse
15
Schwenkarm
16
Ölbehälter
Anz.
Nr.
Bezeichnung des Teils
1
17
Ölbehälterdeckel
1
18
Ölbehälter-Bodendeckel
1
19
Schraube für Ölbehälter-Bodendeckel
2
20
Bedienfeld
1
21
Bedienfeldabdeckung
1
22
Netzschalter
2
23
Magnetventil
1
24
Steuereinheit
2
25
Luftventil
4
26
Zerstäuber
1
27
Luftschlauchverbindung
2
28
Bodenplatte
1
29
Schraube für Bodenplatte
1
30
Grundträger
2
31
Schraube für Grundträger
1
32
Grundträgerabdeckung
Anz.
1
1
4
1
1
1
1
1
1
1
1
1
10
1
4
1
93
