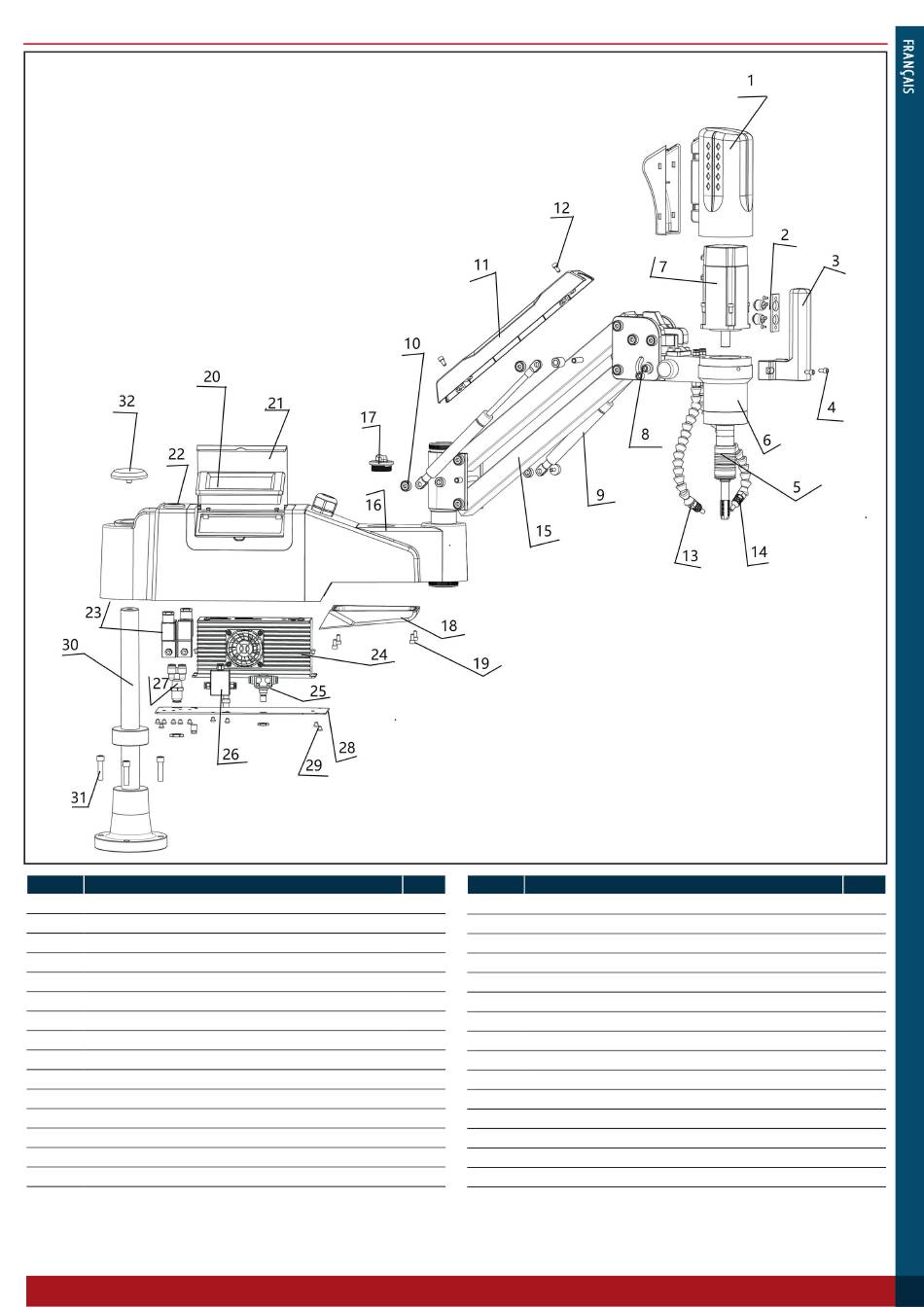

16.2 Vue éclatée
N Nom de la pièce
o
1 Capot du moteur
2 Bouton marche arrière et démarrage
3 Poignée
4 Vis de poignée
5 Axe de taraudage
6 Réducteur
7 Servomoteur
8 Tête à sens universel
9 Vérin de soutien
10 Vis de vérin de soutien
11 Protège-câbles
12 Vis de protège-câbles
13 Buse d'air
14 Buse lubrifiante
15 Bras articulé
16 Réservoir d'huile
Qté N Nom de la pièce
o
1 17 Couvercle de réservoir d'huile
1 18 Couvercle inférieur de réservoir d'huile
1 19 Vis de couvercle inférieur de réservoir d'huile
2 20 Panneau de commande
1 21 Cache du panneau de contrôle
1 22 Interrupteur
2 23 Électrovanne
1 24 Contrôleur
2 25 Vanne d'air
4 26 Atomiseur
1
27 Joint du tuyau à air
2
28 Plaque inférieure
1
29 Vis de plaque inférieure
1
30 Soutien de base
2
31 Vis de soutien de base
1
32 Capot de soutien de base
Qté
1
1
4
1
1
1
1
1
1
1
1
1
10
1
4
1
