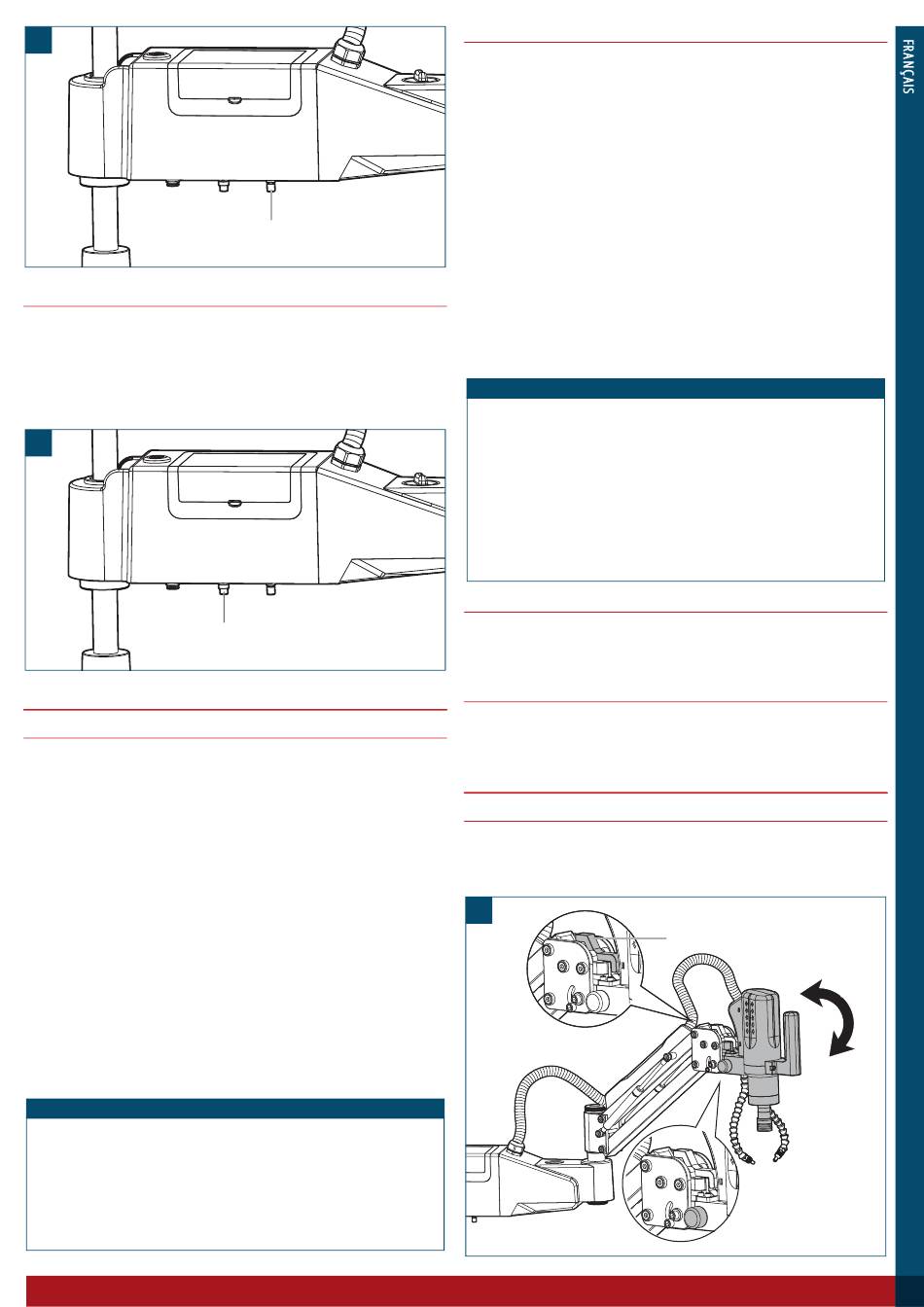

9.1.5 Soupape d'huile
Cette vanne d'huile (19) (illustration O) contrôle le débit de l'huile lubrifiante qui
est mélangée au flux d'air comprimé pour le système automatisé de soufflage et de
lubrification.
• Augmentez le débit lorsque vous taraudez des trous plus grands ou des métaux
plus durs, tels que l'acier ou l'acier à faible teneur en carbone.
• Réduisez le débit lorsque vous taraudez des trous plus petits ou des matériaux
plus tendres, tels que l'aluminium, le laiton ou le cuivre.
O
Soupape d'huile (19)
9.2 Démarrage et arrêt
9.2.1 Démarrage en mode manuel
1. Raccordez un tuyau à air d'un diamètre de Ø8 mm (non fourni) à l'alimentation en
air comprimé adaptée, dont la pression est comprise entre 6 et 8 bars.
2. Branchez le câble d'alimentation fourni à l'entrée d'alimentation (1) de l'outil.
3. Alignez l'adaptateur de taraud à fixation rapide avec le mandrin à collet (10).
L'adaptateur de taraud doit se fixer au mandrin à collet une fois qu'il est
correctement aligné.
4. Pressez l'interrupteur (3) pour allumer l'outil. L'interrupteur s'allume en vert et le
panneau de commande (5) s'allume également.
5. Mettez en marche l'alimentation en air comprimé.
6. Vérifiez que le réglage de taraudage indiqué sur le panneau de commande (5)
correspond à l'usage souhaité.
7. Saisissez fermement la poignée de commande (9) pour guider et stabiliser l'outil.
8. Positionnez l'outil de manière à ce que le taraud soit aligné avec le pré-trou de la
pièce à travailler.
9. Maintenez pressé le bouton de démarrage (14) pour commencer à tarauder.
10. Appliquez une pression régulière et constante pour guider le taraud dans le trou.
11. Lorsque la profondeur de filetage souhaitée est atteinte, relâchez le bouton de
démarrage (14) pour arrêter.
12. Maintenez pressé le bouton marche arrière (13) pour faire sortir le taraud du trou.
REMARQUE !
» Faites toujours attention à la résistance et à la régularité de l'action de
taraudage. Si le taraudage commence à se gripper ou à sembler brouillon, prenez
immédiatement les mesures suivantes :
1. Pressez le bouton de démarrage (14) pour arrêter l'outil.
2. Rétractez légèrement le taraud en tirant la poignée de commande (9) vers l'arrière.
3. Utilisez de l'air comprimé ou une brosse pour éliminer la limaille ou les débris
métalliques de la pièce à travailler avant de reprendre le taraudage.
Vanne d'air (18)
9.2.2 Démarrage en mode auto
1. Raccordez un tuyau à air d'un diamètre de Ø8 mm (non fourni) à l'alimentation en
air comprimé adaptée, dont la pression est comprise entre 6 et 8 bars.
2. Branchez le câble d'alimentation fourni à la source d'alimentation et à l'entrée
d'alimentation (1) de l'outil.
3. Alignez l'adaptateur de taraud à fixation rapide avec le mandrin à collet (10).
L'adaptateur de taraud doit se fixer au mandrin à collet une fois qu'il est
correctement aligné.
4. Pressez l'interrupteur (3) pour allumer l'outil. L'interrupteur s'allume en vert et le
panneau de commande (5) s'allume également.
5. Mettez en marche l'alimentation en air comprimé.
6. Vérifiez que le réglage de taraudage indiqué sur le panneau de commande (5)
correspond à l'usage souhaité.
7. Saisissez fermement la poignée de commande (9) pour guider et stabiliser l'outil.
8. Positionnez l'outil de manière à ce que le taraud soit aligné avec le pré-trou de la
pièce à travailler.
9. Pressez une fois le bouton de démarrage (14) pour lancer le cycle de taraudage
automatisé.
10. Une fois les cycles de taraudage automatisés terminés, l'outil s'arrête de fonctionner.
REMARQUE !
» Faites toujours attention à la résistance et à la régularité de l'action de
taraudage. Si le taraudage commence à se gripper ou à sembler brouillon, prenez
immédiatement les mesures suivantes :
1. Pressez une fois le bouton marche arrière (13) pour mettre en pause le cycle de
taraudage automatisé.
2. Pressez une nouvelle fois le bouton marche arrière (13) pour annuler le cycle de
taraudage automatisé.
3. Rétractez légèrement le taraud en tirant la poignée de commande (9) vers l'arrière.
4. Utilisez de l'air comprimé ou une brosse pour éliminer la limaille ou les débris
métalliques de la pièce à travailler avant de reprendre le taraudage.
9.2.3 Arrêt en mode manuel
1. Relâchez le bouton de démarrage (14) ou le bouton marche arrière (13).
2. Pressez l'interrupteur (3) pour éteindre l'outil.
3. Mettez à l'arrêt l'alimentation en air comprimé.
9.2.4 Arrêt en mode auto
Une fois les cycles de taraudage automatisé terminés :
1. Pressez l'interrupteur (3) pour éteindre l'outil.
2. Mettez à l'arrêt l'alimentation en air comprimé.
9.3 Réglage de l'angle de taraudage
9.3.1 Angle d'inclinaison
1. Poussez le levier de déblocage de l'inclinaison (16) et inclinez avec précaution la
poignée de commande (9) jusqu'à l'angle souhaité (illustration P).
2. Serrez les molettes de verrouillage (15) pour maintenir la poignée de
commande (9) en position (illustration P).
P
Levier de déblocage de l'inclinaison (16)
90
°
59
