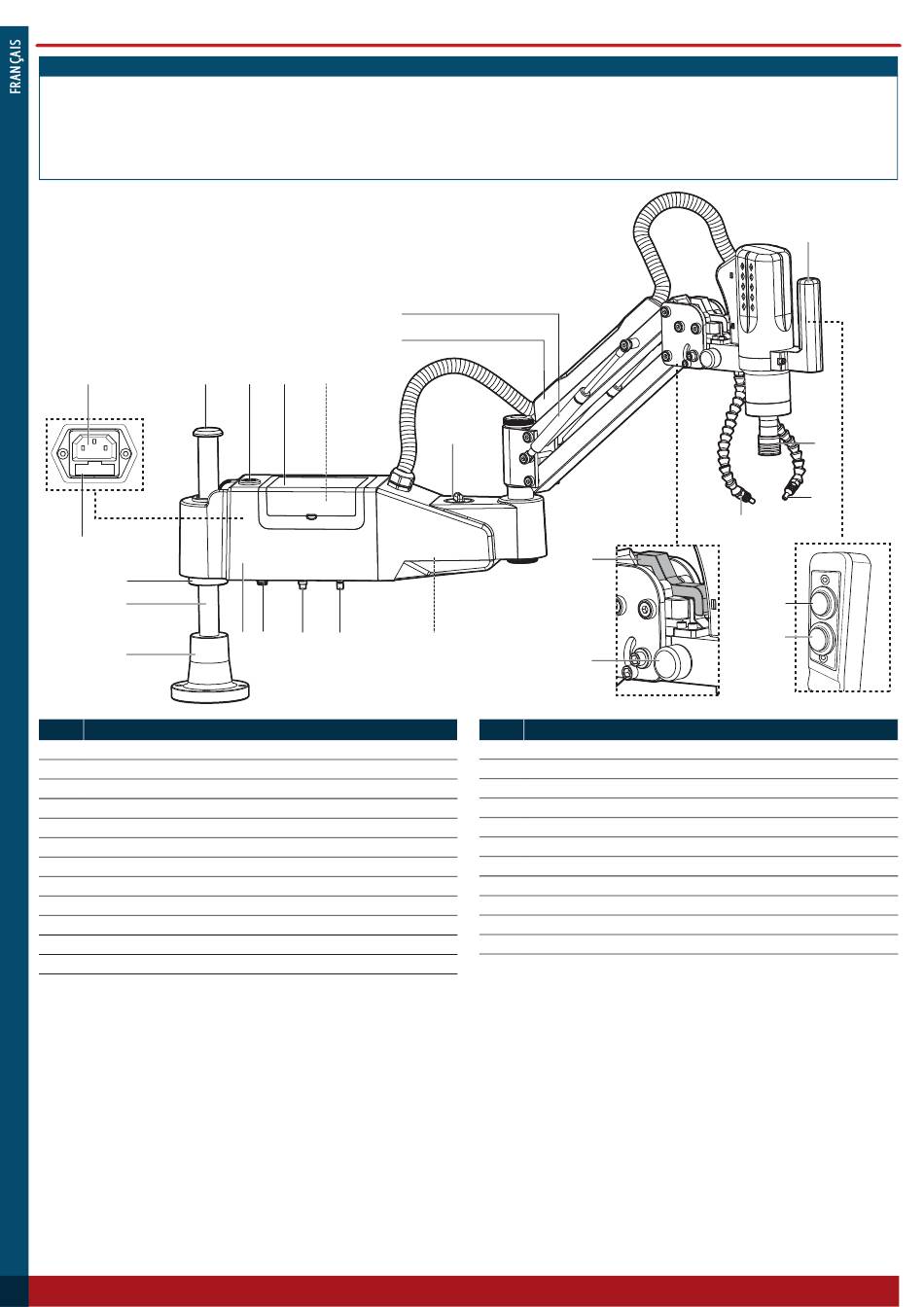

3. Vue d'ensemble
REMARQUE !
» Les informations et illustrations fournies dans ce manuel d'utilisation peuvent varier en fonction de la configuration spécifique de l'outil. Cette variation est due au fait que
le manuel d'utilisation englobe toutes les configurations possibles et les fonctionnalités optionnelles. Pour obtenir des directives précises, reportez-vous exclusivement
aux informations directement liées à la configuration spécifique que vous avez achetée. Donnez la priorité aux chapitres et aux détails qui correspondent à la configuration
spécifique de l'outil afin de maximiser l'utilité du manuel d'utilisation et d'optimiser votre expérience avec l'outil. Se conformer à ce manuel d'utilisation permet d'éviter
toute confusion, toute erreur potentielle ou toute utilisation incorrecte qui pourraient résulter du recours à des informations ne s'appliquant pas au modèle ou à la
configuration considérés.
1
25
24
23
22
N Nom de la pièce
o
1 Entrée d'alimentation
2 Capuchon de protection
3 Interrupteur
4 Cache de protection
5 Panneau de commande
6 Bouchon de remplissage d'huile
7 Bras articulé
8 Vérins de soutien
9 Poignée de commande
10 Mandrin à collet
11 Buse lubrifiante
12 Buse d'air
13 Bouton marche arrière
52
3 4 5
2
21 20
19 18
8
7
6
17
N Nom de la pièce
o
14 Bouton de démarrage
15 Molette de blocage
16 Levier de déblocage de l'inclinaison
17 Réservoir d'huile
18 Vanne d'air
19 Soupape d'huile
20 Arrivée d'air (avec fixation rapide)
21 Bras de soutien
22 Base de soutien
23 Colonne de soutien
24 Collier de réglage de la hauteur
25 Logement à fusibles avec fusibles
12
16
15
9
10
11
13
14
