• Fn024 : Constante intégrale de la boucle basse vitesse du moteur
• Fn025 : Gain de la boucle haute vitesse du moteur
• Fn026 : Constante intégrale de la boucle haute vitesse du moteur
• Fn027 : Gain de la boucle de courant du moteur
• Fn028 : Constante intégrale de la boucle de courant du moteur
• Fn063 : Gain de la boucle de position à basse vitesse
• Fn064 : Gain de la boucle de position à haute vitesse

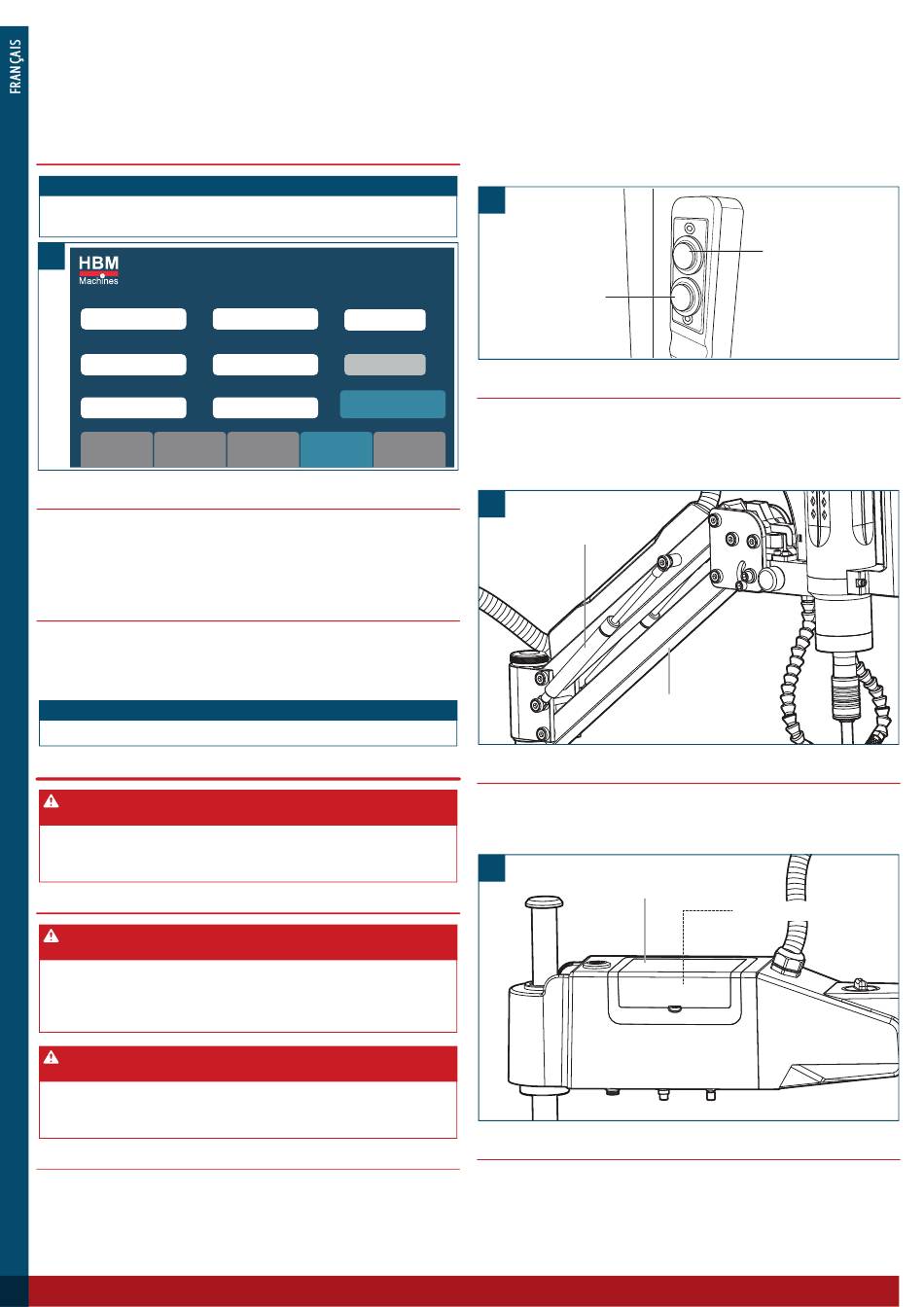

8.4 Opération de trou profond
REMARQUE !
» Pour le réglage des autres paramètres, reportez-vous au chapitre 8.1
Fonctionnement normal.
J
Thread Select
M4.00
Tapping Speed
312
Return Speed
312
User
File 1
Parameter
8.4.1 Cycles de taraudage
• Effleurez Tapping Cycles (Cycles de taraudage) pour définir le nombre d'étapes
de taraudage pendant l'opération de trou profond.
• Par exemple, si l'on règle 3 cycles de taraudage et que le pas de filetage est de
2 mm, la profondeur de chaque étape de taraudage sera de 6 mm (3 cycles ×
2 mm de pas).
8.4.2 Cycles de retour
• Effleurez Return Cycles (Cycles de retour) pour définir le nombre d'étapes de
retour pendant l'opération de trou profond.
• Par exemple, si l'on règle 1 cycle de retour et que le pas de filetage est de 2 mm, la
profondeur de chaque étape de retour sera de 2 mm (1 cycle × 2 mm de pas).
REMARQUE !
» La valeur des cycles de retour doit être inférieure à celle des cycles de taraudage.
9. Fonctionnement
AVERTISSEMENT ! Risque de blessures en cas de fonctionnement non
conforme !
» Avant de faire fonctionner l'outil, lisez attentivement et assurez-vous de bien
comprendre ce manuel d'utilisation. Procédez à une inspection minutieuse afin
d'assurer un fonctionnement sûr et efficace.
9.1 Dispositifs de sécurité et utilisation des commandes
AVERTISSEMENT ! Risque de blessures en cas de manipulation incorrecte
des dispositifs de sécurité !
» Les dispositifs de sécurité installés sur l'outil sont essentiels à la prévention des
accidents et des blessures. Il est indispensable de s'assurer que ces dispositifs de
sécurité restent en position, qu'ils fonctionnent correctement et qu'ils ne sont en
aucun cas modifiés ou altérés.
AVERTISSEMENT ! Risque de blessure par manque de compréhension d'un
contrôle correct !
» Avant de faire fonctionner l'outil, familiarisez-vous avec l'emplacement et le
fonctionnement de toutes les commandes, en vous assurant de bien comprendre
leurs fonctions.
9.1.1 Bouton de démarrage et bouton marche arrière
Le bouton de démarrage (14) (illustration K) permet de lancer et d'arrêter le
processus de taraudage.
• En mode Manual (Manuel), maintenez pressé le bouton de démarrage pour
commencer à tarauder et relâchez-le pour arrêter.
58
Tapping Pitch
Tapping Depth
0.700
mm
Tapping Cycles
Actual Depth
rpm
OFF
R
Return Cycles
MANUAL
rpm
111
R
Machine
Deep Hole
Parameter
Operation
• En mode Auto (Auto), pressez le bouton de démarrage pour lancer le cycle de
taraudage automatisé après avoir positionné le taraud dans le trou de la pièce à
travailler.
Le bouton marche arrière (13) (illustration K) permet d'inverser le sens de rotation
de l'axe.
Utilisez le bouton marche arrière lorsque :
• Vous dégagez le taraud de la pièce à travailler à la fin du processus de taraudage
en mode manuel.
• Vous libérez le taraud s'il se coince ou se bloque dans la pièce à travailler.
K
Bouton de
démarrage (14)
mm
15.00
2.00
mm
9.1.2 Vérins de soutien
Les vérins de soutien (8) (illustration L) remplissent deux fonctions :
• Il assure une fonction de rappel, aidant le bras articulé (7) à revenir en douceur et
Ordinary
de manière cohérente à sa position initiale après le taraudage.
Operation
• Il agit comme un amortisseur de chocs, absorbant les contraintes soudaines et les
vibrations pendant l'opération de taraudage.
L
Vérins de soutien (8)
9.1.3 Panneau de commande avec cache de protection
Le panneau de commande (5) est doté d'un cache de protection (4) (illustration M)
afin d'éviter toute modification accidentelle des réglages pendant le fonctionnement.
Ce cache doit rester en place, sauf lorsque vous réalisez les ajustements nécessaires
aux réglages du fonctionnement.
M
9.1.4 Vanne d'air
Cette vanne d'air (18) (illustration N) contrôle la quantité de pression d'air fournie au
système automatisé de soufflage et de lubrification de l'outil. Réglez la pression d'air
en fonction de l'usage spécifique du taraud.
Bouton marche
arrière (13)
Bras articulé (7)
Cache de protection (4)
Panneau de commande (5)
