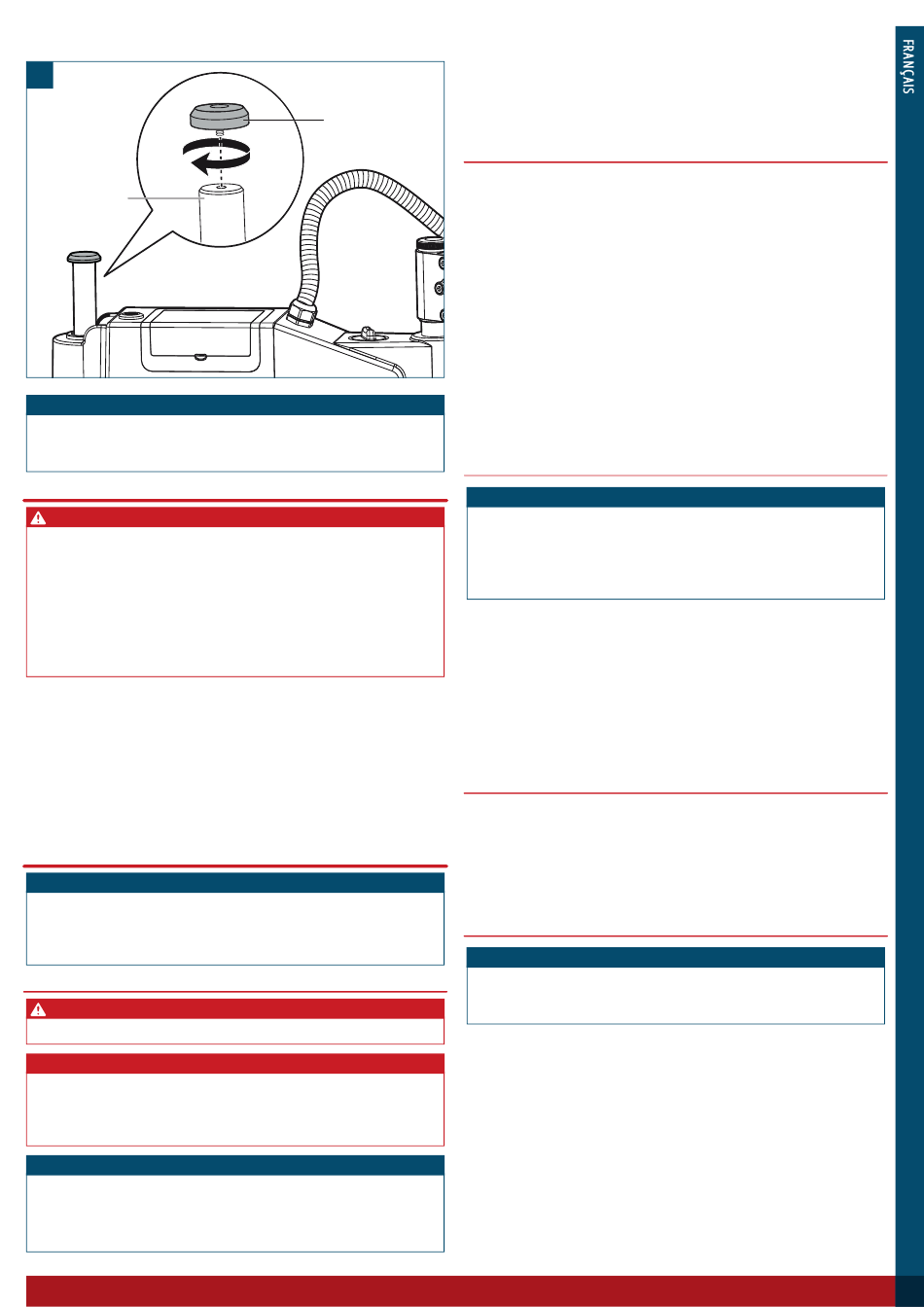

5. Fixez le capuchon de protection (2) au sommet de la colonne de soutien (23)
(illustration D).
D
Colonne de
soutien (23)
REMARQUE !
» Vous pouvez également utiliser un socle à aimant permanent (modèle H134113/
H134114) (vendu séparément) permettant de fixer solidement l'outil sur un établi
ou une surface ferromagnétique.
6. Raccordement pneumatique
AVERTISSEMENT ! Risque de blessures !
» Avant de débrancher un tuyau, assurez-vous que l'outil est dépressurisé afin
d'éviter toute libération soudaine d'air comprimé qui pourrait constituer un
danger potentiel. Libérez complètement la pression de l'outil et du tuyau afin
d'éviter toute perte de contrôle et réduire les risques de dommages. Les tuyaux
mal fixés peuvent être éjectés ou tournoyer de manière incontrôlée, occasionnant
ainsi des blessures.
» Évitez de couder ou de tordre les tuyaux. Assurez-vous que les tuyaux sont
convenablement disposés et maintenus afin de préserver un débit régulier et sans
restriction de l'air comprimé.
1. Raccordez un tuyau à air d'un diamètre de Ø8 mm (non fourni) à l'alimentation en
air comprimé adaptée, dont la pression est comprise entre 6 et 8 bars.
2. Raccordez l'autre extrémité du tuyau à air à l'arrivée d'air (20) de l'outil.
3. Mettez l'outil en marche et réglez la Air Valve (Vanne d'air) sur ON (MARCHE)
dans les User Parameter (Paramètres utilisateur).
4. Ouvrez complètement la vanne d'air (18) pour maximiser le flux d'air.
5. Mettez en marche l'alimentation en air comprimé.
6. Pressez et relâchez le bouton marche arrière (13) pour vérifier que le système de
soufflage automatique fonctionne correctement. Ajustez le débit d'air au moyen de
la vanne d'air (18) si nécessaire.
7. Mise en service
REMARQUE !
» La phase de mise en service permet d'optimiser les performances de l'outil. En testant
et en vérifiant minutieusement le fonctionnement de l'outil, il est possible d'identifier
les dangers potentiels et les risques pour la sécurité et d'y remédier avant son
fonctionnement.
7.1 Remplissage de l'huile lubrifiante
ATTENTION ! Risque de blessures !
» Éteignez et débranchez l'outil avant de tenter d'ajouter ou de changer l'huile lubrifiante.
ATTENTION ! Risque d'endommagement !
» Vérifiez régulièrement le niveau d'huile contenue dans le réservoir d'huile (17)
et faites l'appoint si nécessaire. Faire fonctionner l'outil avec une quantité
insuffisante d'huile ou le laisser tourner à sec peut causer des dommages à la
pièce à travailler ou au taraud.
REMARQUE !
» Remplissez le réservoir d'huile (17) uniquement avec de l'huile pour taraudage ou
de l'huile de coupe synthétique de haute qualité.
» Le volume d'huile lubrifiante du réservoir d'huile (17) s'élève à environ 500 ml.
Ne pas remplir excessivement.
1. Dévissez le bouchon de remplissage d'huile (6).
2. Afin d'éviter les déversements ou les débordements, utilisez un entonnoir pour
verser lentement l'huile lubrifiante adaptée dans le réservoir d'huile (17).
3. Remplissez l'huile jusqu'à environ 5 mm du haut de l'ouverture du réservoir.
4. Remettez en place le bouchon de remplissage d'huile (6) en veillant à assurer
Capuchon de
l'étanchéité de la fermeture.
protection (2)
7.2 Vérifications et procédures préalables au fonctionnement
• Inspectez visuellement l'outil afin de déceler tout signe de dommage, d'usure ou
de composants desserrés avant le fonctionnement.
• Assurez-vous que l'outil est solidement fixé à une surface plane et stable, soit en
l'arrimant directement à l'aide des boulons fournis, soit en le plaçant sur une
base à aimant permanent.
• Familiarisez-vous avec les commandes de l'outil. Comprenez bien comment mettre
l'outil en marche, l'utiliser et l'arrêter.
• Assurez-vous que l'outil dispose de suffisamment d'huile lubrifiante avant de
lancer le fonctionnement. Vérifiez le niveau d'huile dans le réservoir d'huile (17)
et assurez-vous qu'il est rempli jusqu'à au moins 5 mm du haut de son ouverture.
• Vérifiez que les vérins de soutien (8) fonctionnent correctement et qu'ils assurent
le contrôle indispensable au mouvement du bras articulé (7).
• Assurez-vous que le raccord d'air à l'arrivée d'air (20) est correctement fixé et ne
présente aucune fuite.
• Dégagez la zone autour de l'outil et assurez-vous qu'il n'y a aucun obstacle ou
matériaux inflammables à proximité.
• Démarrez l'outil conformément aux consignes et surveillez-le pour détecter tout
bruit inhabituel, toute vibration ou tout problème de performances.
7.2.1 Test d'étanchéité
REMARQUE !
» Si vous constatez que des composants présentent des fuites, arrêtez
immédiatement l'outil et l'alimentation en air et évacuez la pression d'air du
système. Serrez les raccords ou les branchements où des fuites ont été observées.
» Si le serrage ne résout pas la fuite, il peut être nécessaire de remplacer le
composant défectueux.
1. Appliquez la solution d'eau savonneuse sur tous les raccords et connexions entre
l'outil et l'alimentation en air.
2. Démarrez l'alimentation en air et réglez la vanne d'air (18) à la pression nominale
maximale correspondant à l'outil.
3. Pressez le bouton de démarrage (14) pour mettre l'outil en marche et permettre à
l'ensemble du système pneumatique d'atteindre la pression nominale maximale.
4. Observez attentivement les zones où la solution d'eau savonneuse est appliquée.
5. Vérifiez l'absence de formation de bulles, la formation de bulles indiquerait la
présence d'une fuite d'air.
7.3 Contrôle de l'installation
• Assurez-vous que l'outil est correctement positionné et solidement arrimé. Afin
d'éviter tout mouvement ou toute instabilité pendant le fonctionnement de l'outil,
il convient de vérifier que l'outil est installé sur un support stable et horizontal.
• Vérifiez l'alignement et l'étalonnage des composants de l'outil, incluant tout
système de mesure ou de positionnement. Un alignement et un étalonnage
corrects sont essentiels à l'obtention de résultats exacts et précis, permettant à
l'outil de fonctionner de manière optimale et de fournir des performances fiables.
7.4 Contrôle et test des dispositifs de sécurité
REMARQUE !
» Prêtez attention à tout bruit, vibration ou odeur anormale pendant les contrôles,
puis recherchez les causes et traitez-les en conséquence. Si des problèmes ou des
anomalies sont décelés lors des contrôles, voir le chapitre 12. Dépannage.
Effectuez un test complet de l'outil afin de vous assurer qu'il fonctionne correctement
et qu'il est prêt à être utilisé de manière régulière. Au cours du test, vérifiez
soigneusement les points suivants :
• Bouton de démarrage (14) : Pressez et relâchez plusieurs fois le bouton de
démarrage. Assurez-vous que l'outil démarre et s'arrête immédiatement lorsque
vous pressez et relâchez le bouton de démarrage.
• Bouton marche arrière (13) : Pressez le bouton marche arrière pour changer le
sens de rotation de l'axe. Assurez-vous que la direction de l'axe change comme
prévu. Assurez-vous que l'outil démarre et s'arrête immédiatement lorsque vous
pressez et relâchez le bouton marche arrière.
• Vérins de soutien (8) : Vérifiez que les vérins de soutien assurent le contrôle
et la stabilité du bras articulé tout au long du processus de taraudage. Le bras
articulé (7) doit pouvoir se déplacer et se positionner.
55
