Nr.
Onderdeelnaam
1
Voedingsingang
2
Beschermkap
3
Aan/uit-knop
4
Beschermkap
5
Bedieningspaneel
6
Olievulplug
7
Scharnierarm
8
Steunen
9
Bedieningshendel
10
Spangtang
11
Oliesproeier
12
Luchtsproeier
13
Omkeerknop

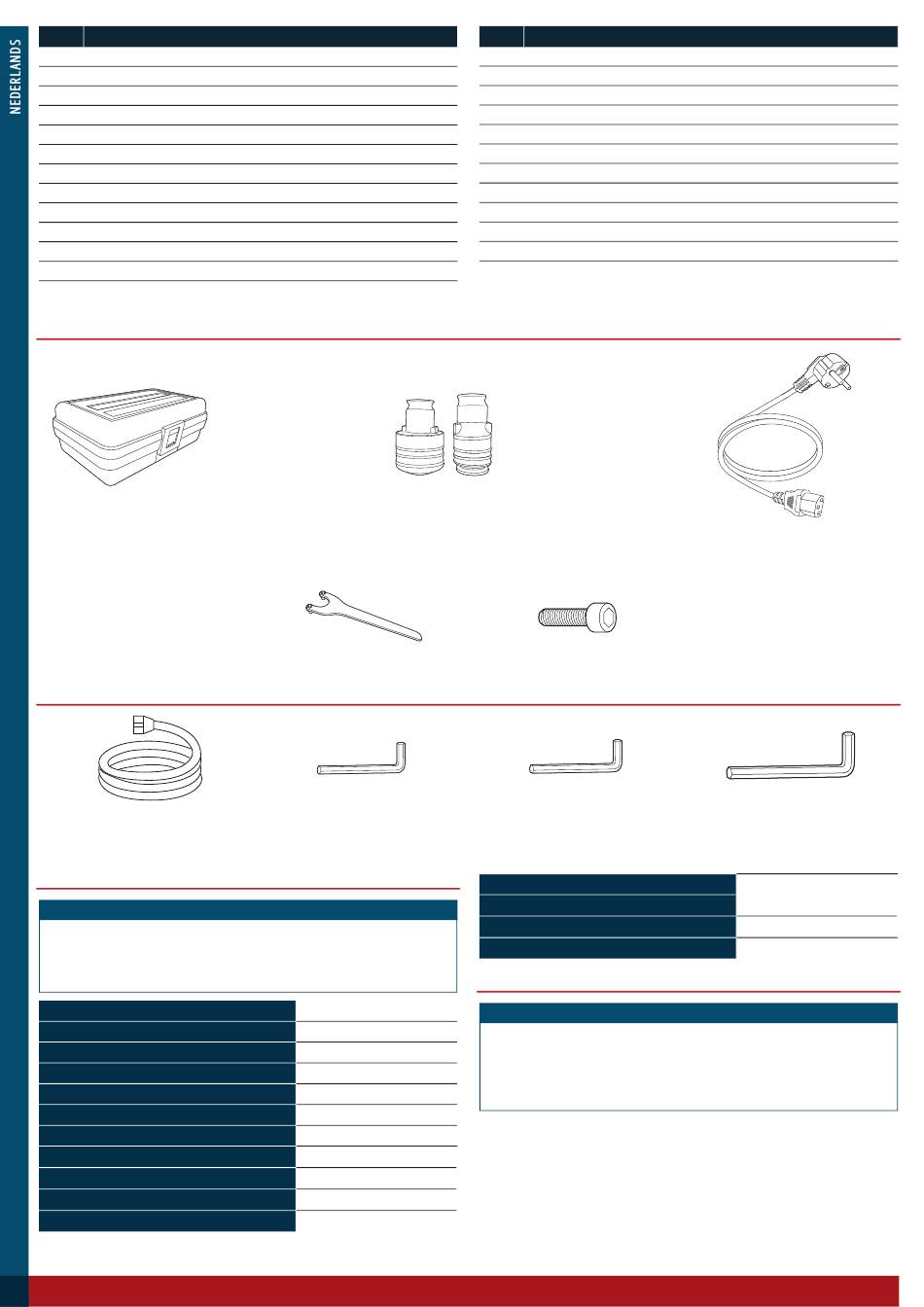

3.1 Meegeleverde accessoires
Opbergdoos
3.2 Benodigd gereedschap
Luchtslang
Gebruikt om een externe
persluchtvoorziening aan te sluiten.
3.3 Specificaties
OPMERKING!
» De specificaties en constructies die in deze handleiding worden beschreven,
waren accuraat op het moment van publicatie. Er bestaat een mogelijkheid dat de
specificaties en constructies zonder voorafgaande kennisgeving of verplichtingen
worden gewijzigd door continue verbeteringen.
Model
Nominaal vermogen
Spindelsnelheid
Maximale persluchtvoorziening
Luchtverbruik
Debiet smeerolie
Capaciteit smeerolie
Maximale werkafstand in straal
Tapbereik
Maximale tapdiameter
Beschermingsgraad
30
Snelkoppelingstapadapters
M3, M4, M5-6, M8, M10, M12, M14, M16
Koppelinstelgereedschap
M3 inbussleutel
Gebruikt om de bout op de smeerpoort
los of vast te draaien.
H134111
220 V, 50 Hz, 600 W
312 min
-1
6 tot 8 bar
600 tot 1000 L/min
30 tot 60 ml/min
500 ml
110 cm
M3 tot M16
Ø16 mm
IP54
Nr.
Onderdeelnaam
14
Startknop
15
Vergrendelingsknop
16
Kantelontgrendelingshendel
17
Oliereservoir
18
Luchtklep
19
Olieklep
20
Luchtinlaat (met snelkoppeling)
21
Steunarm
22
Steunbasis
23
Steunkolom
24
Hoogteverstelkraag
25
Zekeringhouder met zekeringen
M10 bouten, 4×
M4 inbussleutel
Gebruikt om de bevestigingsbout op de
hoogteverstelkraag los of vast te draaien.
Aantal tapadapters inbegrepen
Bedrijfstemperatuur
Opslagtemperatuur
Gewicht
3.4 Verklaring betreffende de emissie van trillingen en geluid
OPMERKING!
» De opgegeven totale trillingswaarde(n) en de opgegeven geluidsemissiewaarde(n)
werden gemeten conform een standaardtestmethode die door EN 62841 wordt
geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken.
De opgegeven totale trillingswaarde(n) en de opgegeven geluidsemissiewaarde(n)
kunnen ook worden gebruikt bij een voorlopige bepaling van blootstelling.
Snoer
M8 inbussleutel
Gebruikt om de steunbasis te bevestigen.
8
-10 °C tot +70 °C
-10 °C tot +70 °C
25 kg
