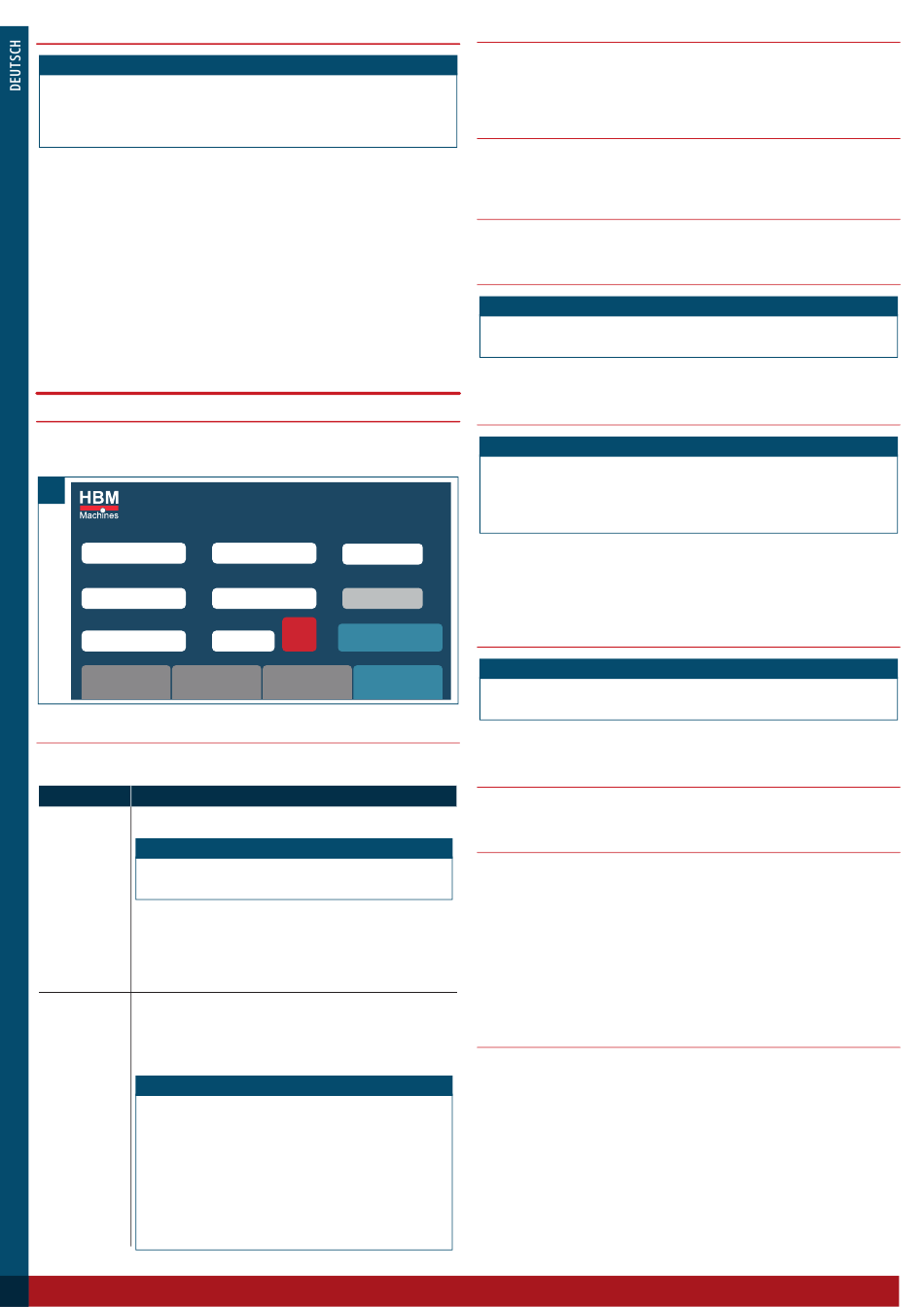

7.4 Überprüfen und Testen der Sicherheitssysteme
HINWEIS!
» Achten Sie während der Überprüfungen auf anomale Geräusche, Vibrationen
oder Gerüche, gehen Sie ihnen nach und reagieren Sie entsprechend. Falls bei
den Prüfungen Probleme oder Anomalien festgestellt werden, siehe Kapitel 12.
Fehlersuche.
Führen Sie einen umfassenden Testlauf des Werkzeugs durch, um sicherzustellen,
dass es ordnungsgemäß funktioniert und für den regulären Betrieb einsatzbereit ist.
Überprüfen Sie während des Testlaufs gründlich Folgendes:
• Starttaste (14): Drücken Sie mehrmals die Starttaste und lassen Sie sie wieder
los. Vergewissern Sie sich, dass das Werkzeug sofort startet und stoppt, wenn die
Starttaste gedrückt und losgelassen wird.
• Rückwärtstaste (13): Drücken Sie die Rückwärtstaste, um die Richtung der
Spindel zu ändern. Vergewissern Sie sich, dass sich die Richtung der Spindel wie
erwartet ändert. Vergewissern Sie sich, dass das Werkzeug sofort startet und
stoppt, wenn die Rückwärtstaste gedrückt und losgelassen wird.
• Stützstreben (8): Vergewissern Sie sich, dass die Stützstreben den Schwenkarm
während des gesamten Gewindeschneidvorgangs kontrollieren und stabilisieren.
Der Schwenkarm (7) sollte sich bewegen und sich positionieren.
8. Betriebseinstellungen
8.1 Normaler Betrieb
Die Bedienelemente und Einstellungen für das Werkzeug (Abb. E), einschließlich
Drehzahl, Drehmoment und Tiefe, können über das Bedienfeld (5) angepasst und
überwacht werden.
E
Thread Select
M4.00
Tapping Speed
312
Return Speed
312
User
Parameter
8.1.1 Betriebsmodus
Das Werkzeug lässt sich in zwei Modi betreiben: Manual (Manueller) Modus und
Auto (Automatischer) Modus.
Modus
Manual
1. Drücken Sie die Starttaste (14) und halten Sie sie gedrückt.
(Manueller)
Modus
HINWEIS!
» Die Gewindeschneidtiefe wird jedes Mal gelöscht, wenn die
Starttaste (14) gedrückt wird.
2. Der Motor stoppt automatisch, wenn die eingestellte
Gewindeschneidtiefe erreicht ist.
3. Lassen Sie die Starttaste (14) los.
4. Drücken und halten Sie die Rückwärtstaste (13) gedrückt, bis
das Werkzeug vollständig zurückgelaufen ist.
Auto
1. Drücken Sie die Starttaste (14) einmal, um mit dem
(Automatischer)
Gewindeschneiden zu beginnen.
Modus
2. Das Werkzeug schneidet automatisch Gewinde bis zur
eingestellten Tiefe und läuft dann zurück.
HINWEIS!
» Das Werkzeug pausiert, um nach dem
Gewindeschneidvorgang noch etwas am Bohrgrund
zu verweilen (Bohrgrundverzögerung), bevor der
Rücklauf erfolgt. Stellen Sie die Hole Bottom Delay
(Bohrgrundverzögerung) in den User parameter
(Benutzerparametern) ein (siehe Kapitel 8.2
Benutzerparameter).
» Wenn der Gewindeschneider das Werkstück verlässt, wird
ein zusätzlicher Rücklaufzyklus ausgeführt.
80
Tapping Pitch
Tapping Depth
0.700
mm
Torque Setting
Actual Depth
rpm
N.m
OFF
Count
MANUAL
Clear
rpm
111
Machine
Deep Hole
Parameter
Operation
Gewindescheiden
8.1.2 Gewindeauswahl
Tippen Sie auf Thread Select (Gewindeauswahl), um die gewünschte
Gewindegröße auszuwählen. Das Werkzeug ruft automatisch die vorkonfigurierten
Gewindesteigungs- und Drehmomentwerte ab, die der ausgewählten Gewindegröße
entsprechen.
8.1.3 Gewindeschneiddrehzahl
Tippen Sie auf Tapping Speed (Gewindeschneiddrehzahl), um die
Vorschubgeschwindigkeit des Gewindeschneidvorgangs innerhalb der maximalen
Spindeldrehzahl einzustellen.
8.1.4 Rücklaufdrehzahl
Tippen Sie auf Return Speed (Rücklaufdrehzahl), um die Rücklaufdrehzahl des
Gewindeschneidvorgangs innerhalb der maximalen Spindeldrehzahl einzustellen.
8.1.5 Gewindesteigung
HINWEIS!
» Die zugehörige Gewindesteigung wird automatisch generiert, wenn eine
Gewindegröße ausgewählt wird.
Tippen Sie auf Tapping Pitch (Gewindesteigung), um manuell einen nicht
standardisierten Steigungswert in einem Bereich von 0,001 bis 10 mm einzugeben.
8.1.6 Drehmomenteinstellung
HINWEIS!
» Die Einstellung des Drehmoments kann nur vorgenommen werden, wenn die
Funktion Drehmomentschutz in den User Parameter (Benutzerparametern)
aktiviert ist (siehe Kapitel 8.2 Benutzerparameter).
» Die Drehmomenteinstellung ist für Tiefbohrvorgänge nicht verfügbar.
• Tippen Sie auf Torque Setting (Drehmomenteinstellung), um die
15.00
mm
Drehmomentbegrenzung für den Gewindeschneidvorgang einzustellen.
• Erreicht die Gewindeschneidkraft die geschützte Drehmomentbegrenzung, stoppt
das Werkzeug automatisch und läuft für eine bestimmte Anzahl von Zyklen zurück.
2.000
mm
Dies wird fortgesetzt, bis die eingestellte Tiefe erreicht ist.
8.1.7 Zähler
HINWEIS!
Ordinary
Operation
» Die Anzahl der Bohrlöcher bleibt auch nach dem Ausschalten und
Wiedereinschalten des Werkzeugs im Speicher erhalten.
• Das Werkzeug führt zudem einen Zähler mit der Anzahl der bearbeiteten Bohrlöcher.
• Tippen Sie auf Clear (Löschen), um den Zähler auf Null zurückzusetzen.
8.1.8 Gewindeschneidtiefe
Tippen Sie auf Tapping Depth (Gewindeschneidtiefe), um die gewünschte
Gewindeschneidtiefe innerhalb eines Bereichs von 0,01 bis 500 mm einzustellen.
8.1.9 Aktuelle Tiefe
Die aktuelle Tiefe zeigt die gemessene Gewindeschneidtiefe in Echtzeit, während
der Vorgang fortschreitet. Der Wert der aktuellen Tiefe nimmt während des
Gewindeschneidvorgangs schrittweise zu.
• Im Manual (manuellen) Modus wird der Gewindeschneidvorgang gestoppt, wenn
die aktuelle Tiefe die eingestellte Gewindeschneidtiefe erreicht. Lassen Sie die
Starttaste (14) los und drücken Sie die Rückwärtstaste (13), um das Werkzeug
zurücklaufen zu lassen.
• Im Auto (automatischen) Modus wird der Gewindeschneidvorgang automatisch
gestoppt und das Werkzeug läuft zurück, wenn die aktuelle Tiefe die eingestellte Tiefe
erreicht.
8.1.10 Benutzereinstellungen speichern
• Nachdem Sie die Parametereinstellungen vorgenommen haben, kann der
komplette Satz zur späteren Verwendung gespeichert werden. Um die aktuellen
Einstellungen zu speichern, tippen Sie auf FileX (DateiX) (Abb. F).
