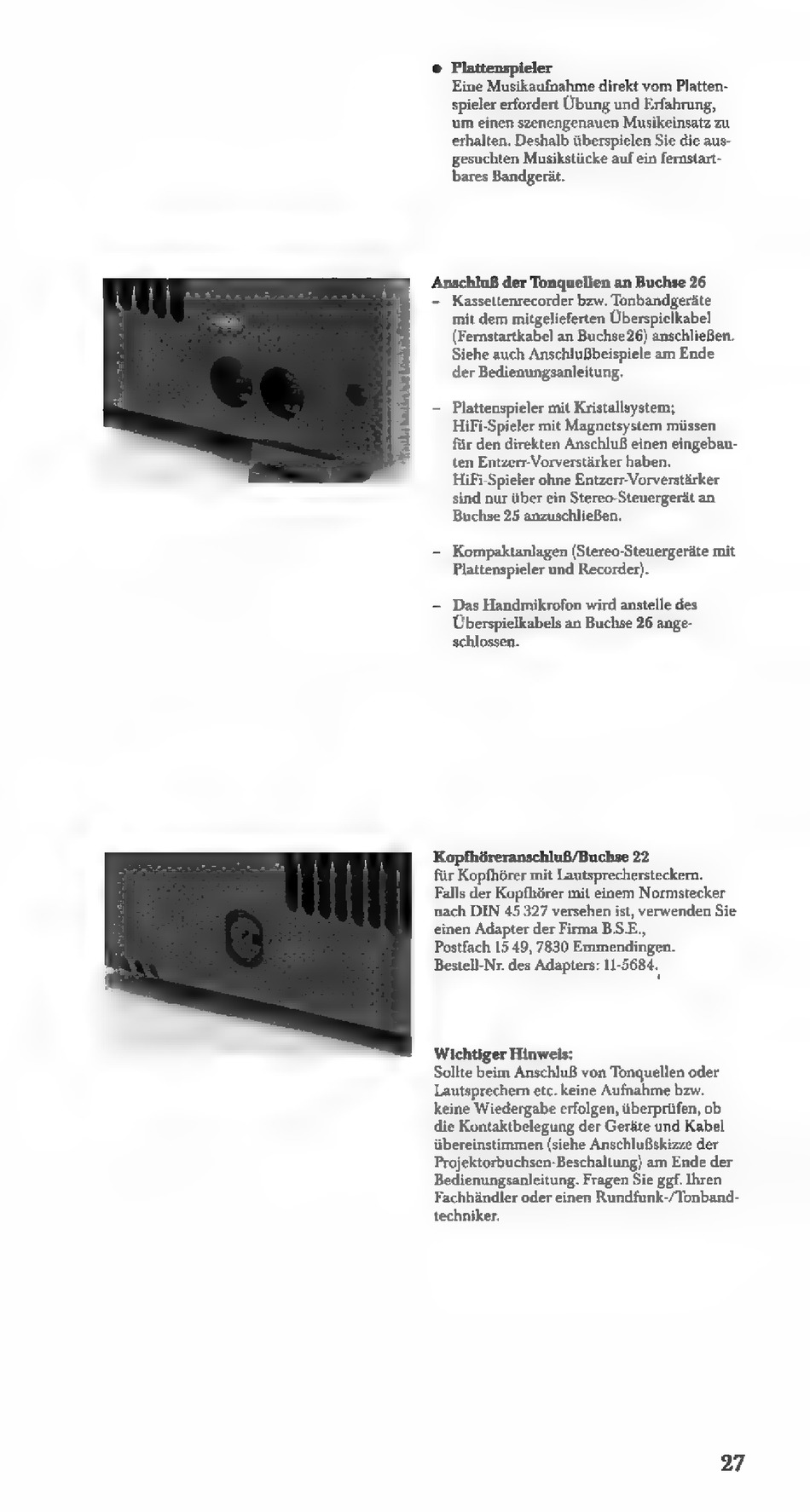

Plattenspieler; Anschluß Der Tonquellen; Kopfhöreranschluß - Bauer T 280 Multi Format Bedienungsanleitung

e Plattenspieler
Eine Musikaufnahme direkt vom Platten-
spieler erfordert Übung und Erfahrung,
um einen szenengenauen Musikeinsatz zu
erhalten. Deshalb überspielen Sie die aus-
gesuchten Musikstücke auf ein fernstart-
bares Bandgerät.
Anschluß der Tonquellen an Buchse 26
— Kassettenrecorder bzw. Tonbandgeräte
mit dem mitgelieferten Überspielkabel
(Fernstartkabel an Buchse26) anschlieBen.
Siehe auch AnschluBbeispiele am Ende
der Bedienungsanleitung.
— Plattenspieler mit Kristallsystem;
HiFi-Spieler mit Magnetsystem müssen
für den direkten Anschluß einen eingebau-
ten Entzerr-Vorverstärker haben.
HiFi-Spieler ohne Entzerr-Vorverstärker
sind nur über ein Stereo-Steuergerät an
Buchse 25 anzuschlieBen.
— Kompaktanlagen (Stereo-Steuergeräte mit
Plattenspieler und Recorder).
— Das Handmikrofon wird anstelle des
Überspielkabels an Buchse 26 ange-
schlossen.
Kopfhöreranschluß/Buchse 22
für Kopfhôrer mit Lautsprechersteckern.
Falls der Kopfhörer mit einem Normstecker
nach DIN 45 327 versehen ist, verwenden Sie
einen Adapter der Firma BSE,
Postfach 15 49, 7830 Emmendingen.
Bestell-Nr. des Adapters: 11-5684,
Wichtiger Hinweis:
Sollte beim Anschluß von Tonquellen oder
Lautsprechern etc. keine Aufnahme bzw.
keine Wiedergabe erfolgen, überprüfen, ob
die Kontaktbelegung der Geräte und Kabel
übereinstimmen (siehe Anschlußskizze der
Projektorbuchsen-Beschaltung) am Ende der
Bedienungsanleitung. Fragen Sie ggf. Ihren
Fachhändler oder einen Rundfunk-/Tonband-
techniker.
27
