Bauer T 280 MULTI FORMAT Bedienungsanleitung Seite 12

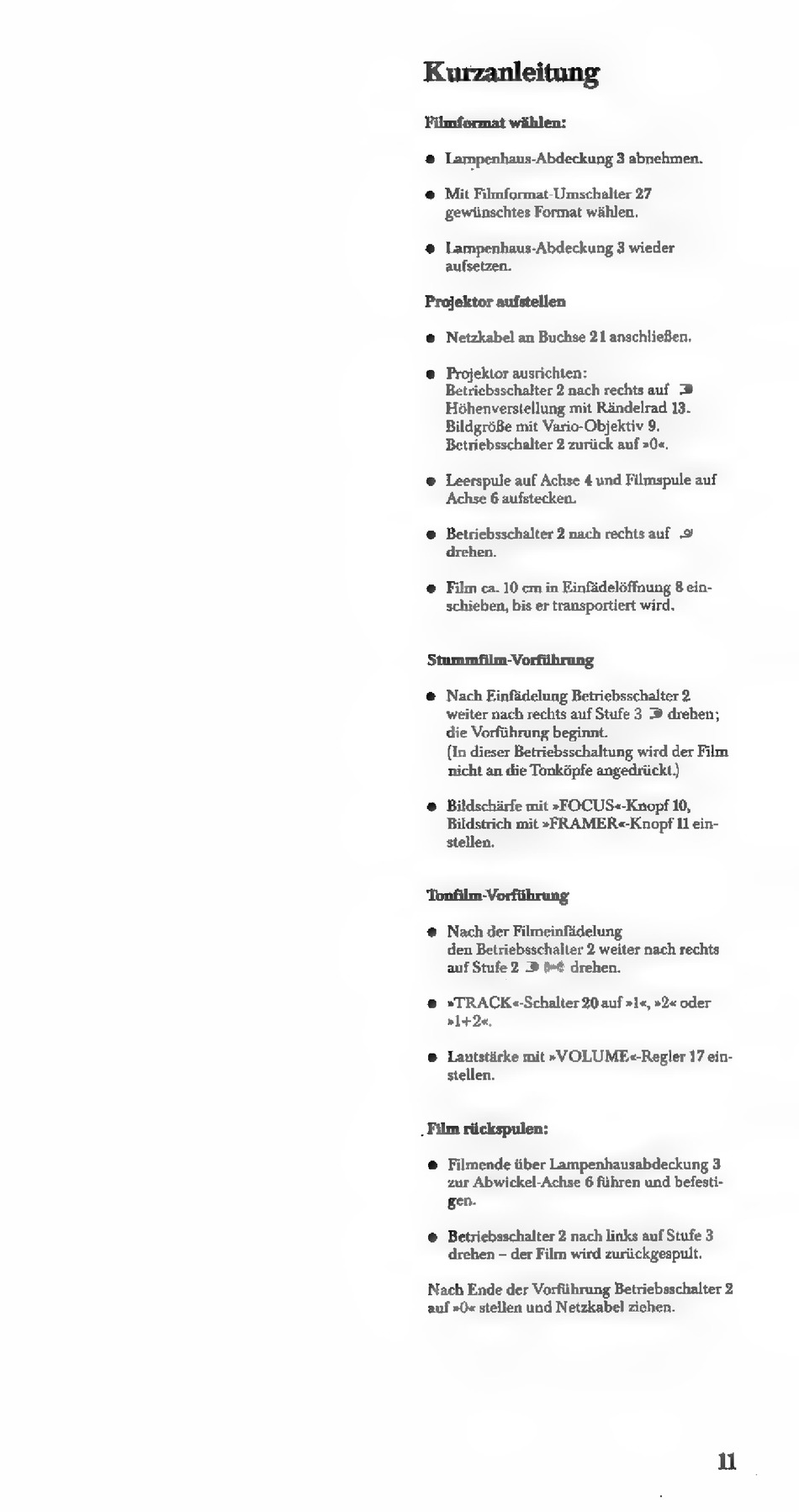

Kurzanleitung
Filmformat wählen:
© Lampenhaus-Abdeckung 3 abnehmen.
e Mit Filmformat-Umschalter 27
gewünschtes Format wählen.
© Lampenhaus-Abdeckung 3 wieder
aufsetzen.
Projektor aufstellen
© Netzkabel an Buchse 21 anschließen.
e Projektor ausrichten:
Betriebsschalter 2 nach rechts auf ®
Höhenverstellung mit Rändelrad 13.
Bildgröße mit Vario-Objektiv 9.
Betriebsschalter 2 zurück auf »0«.
© Leerspule auf Achse 4 und Filmspule auf
Achse 6 aufstecken.
e Betriebsschalter 2 nach rechts auf a
drehen.
© Film ca. 10 cm in Einfädelöffnung 8 ein-
schieben, bis er transportiert wird.
Stummfilm-Vorführung
e Nach Einfädelung Betriebsschalter 2
weiter nach rechts auf Stufe 3 ® drehen;
die Vorführung beginnt.
(In dieser Betriebsschaltung wird der Film
nicht an die Tonköpfe angedrückt.)
e Bildschärfe mit »FOCUS«-Knopf 10,
Bildstrich mit »FRAMER«-Knopf 11 ein-
stellen.
Tonfilm-Vorführung
© Nach der Filmeinfädelung
den Betriebsschalter 2 weiter nach rechts
auf Stufe 2 ® rei drehen.
e »TRACK«-Schalter 20 auf »1«, »2« oder
»1+2«.
© Lautstärke mit »VOLUME«-Regler 17 ein-
stellen.
„Film rückspulen:
© Filmende über Lampenhausabdeckung 3
zur Abwickel-Achse 6 führen und befesti-
gen.
© Betriebsschalter 2 nach links auf Stufe 3
drehen - der Film wird zurückgespult.
Nach Ende der Vorführung Betriebsschalter 2
auf »0« stellen und Netzkabel ziehen.
11
