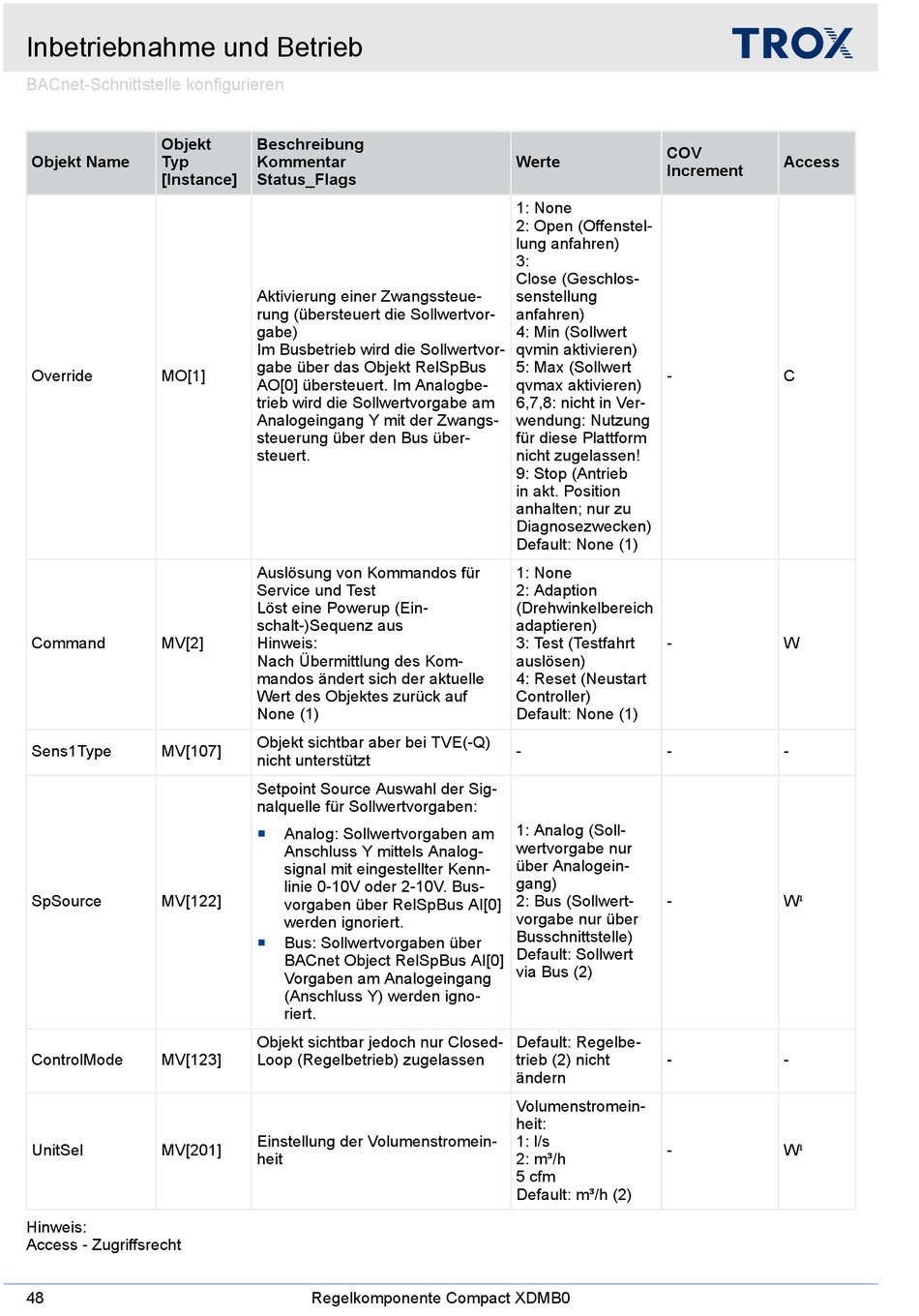

Inbetriebnahme und Betrieb
BACnet-Schnittstelle konfigurieren
Objekt
Objekt Name
Typ
[Instance]
Override
MO[1]
Command
MV[2]
Sens1Type
MV[107]
SpSource
MV[122]
ControlMode
MV[123]
UnitSel
MV[201]
Hinweis:
Access - Zugriffsrecht
48
Beschreibung
Kommentar
Status_Flags
Aktivierung einer Zwangssteue-
rung (übersteuert die Sollwertvor-
gabe)
Im Busbetrieb wird die Sollwertvor-
gabe über das Objekt RelSpBus
AO[0] übersteuert. Im Analogbe-
trieb wird die Sollwertvorgabe am
Analogeingang Y mit der Zwangs-
steuerung über den Bus über-
steuert.
Auslösung von Kommandos für
Service und Test
Löst eine Powerup (Ein-
schalt-)Sequenz aus
Hinweis:
Nach Übermittlung des Kom-
mandos ändert sich der aktuelle
Wert des Objektes zurück auf
None (1)
Objekt sichtbar aber bei TVE(-Q)
nicht unterstützt
Setpoint Source Auswahl der Sig-
nalquelle für Sollwertvorgaben:
Analog: Sollwertvorgaben am
Anschluss Y mittels Analog-
signal mit eingestellter Kenn-
linie 0-10V oder 2-10V. Bus-
vorgaben über RelSpBus AI[0]
werden ignoriert.
Bus: Sollwertvorgaben über
BACnet Object RelSpBus AI[0]
Vorgaben am Analogeingang
(Anschluss Y) werden igno-
riert.
Objekt sichtbar jedoch nur Closed-
Loop (Regelbetrieb) zugelassen
Einstellung der Volumenstromein-
heit
Regelkomponente Compact XDMB0
COV
Werte
Increment
1: None
2: Open (Offenstel-
lung anfahren)
3:
Close (Geschlos-
senstellung
anfahren)
4: Min (Sollwert
qvmin aktivieren)
5: Max (Sollwert
-
qvmax aktivieren)
6,7,8: nicht in Ver-
wendung: Nutzung
für diese Plattform
nicht zugelassen!
9: Stop (Antrieb
in akt. Position
anhalten; nur zu
Diagnosezwecken)
Default: None (1)
1: None
2: Adaption
(Drehwinkelbereich
adaptieren)
3: Test (Testfahrt
-
auslösen)
4: Reset (Neustart
Controller)
Default: None (1)
-
-
1: Analog (Soll-
wertvorgabe nur
über Analogein-
gang)
2: Bus (Sollwert-
-
vorgabe nur über
Busschnittstelle)
Default: Sollwert
via Bus (2)
Default: Regelbe-
trieb (2) nicht
-
ändern
Volumenstromein-
heit:
1: l/s
-
2: m³/h
5 cfm
Default: m³/h (2)
Access
C
W
-
W¹
-
W¹
