Aufbau und Funktion
Anwendungsfälle > Betrieb mit konstantem Volumenstrom-Sollwert
5.4 Anwendungsfälle
5.4.1 Betrieb mit konstantem Volumen-
strom-Sollwert
Betrieb mit einem festen Sollwert

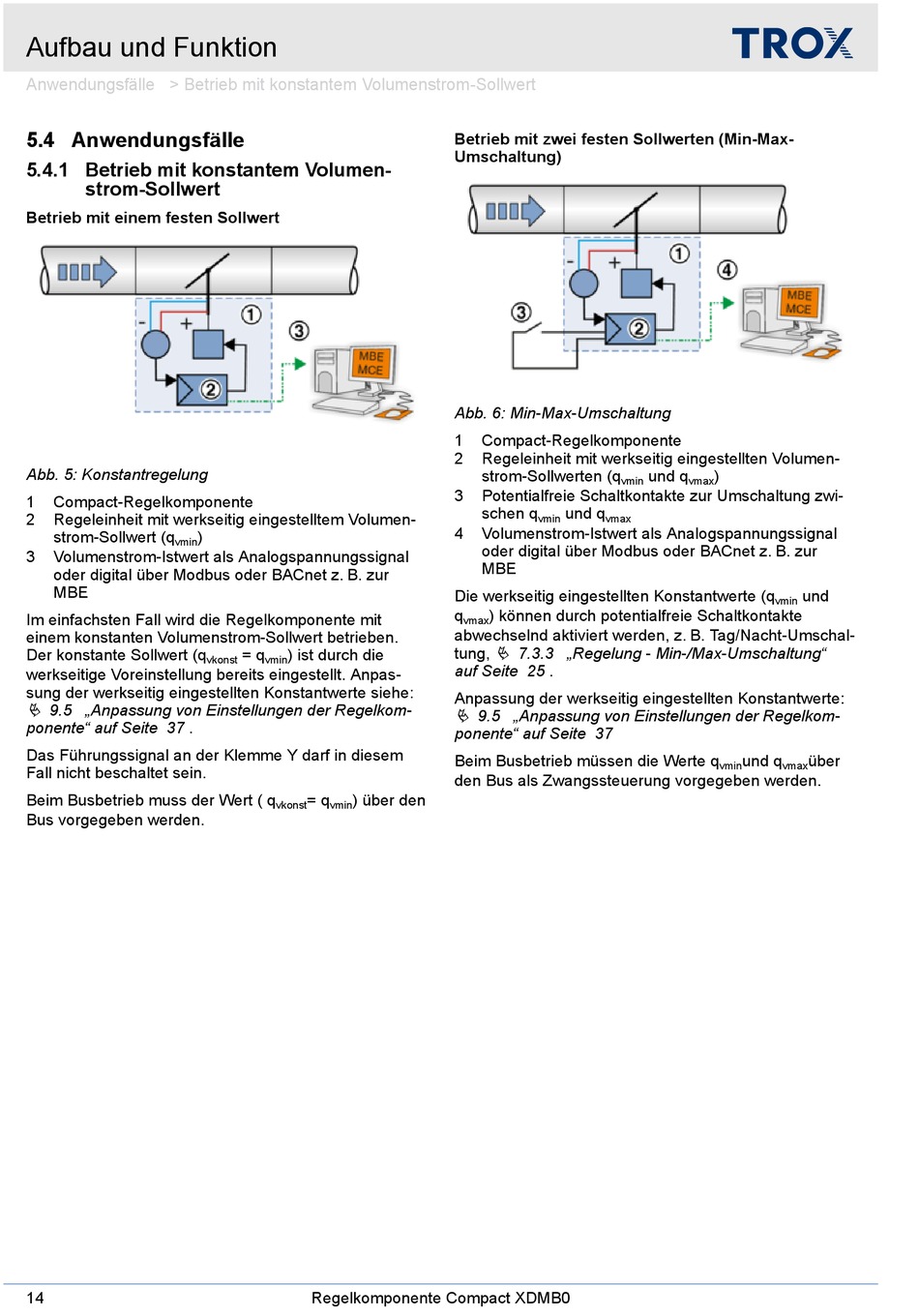

Abb. 5: Konstantregelung
1
Compact-Regelkomponente
2
Regeleinheit mit werkseitig eingestelltem Volumen-
strom-Sollwert (q
)
vmin
3
Volumenstrom-Istwert als Analogspannungssignal
oder digital über Modbus oder BACnet z. B. zur
MBE
Im einfachsten Fall wird die Regelkomponente mit
einem konstanten Volumenstrom-Sollwert betrieben.
Der konstante Sollwert (q
werkseitige Voreinstellung bereits eingestellt. Anpas-
sung der werkseitig eingestellten Konstantwerte siehe:
Ä 9.5 „Anpassung von Einstellungen der Regelkom-
ponente" auf Seite 37 .
Das Führungssignal an der Klemme Y darf in diesem
Fall nicht beschaltet sein.
Beim Busbetrieb muss der Wert ( q
Bus vorgegeben werden.
14
= q
) ist durch die
vkonst
vmin
= q
) über den
vkonst
vmin
Regelkomponente Compact XDMB0
Betrieb mit zwei festen Sollwerten (Min-Max-
Umschaltung)
Abb. 6: Min-Max-Umschaltung
1
Compact-Regelkomponente
2
Regeleinheit mit werkseitig eingestellten Volumen-
strom-Sollwerten (q
vmin
3
Potentialfreie Schaltkontakte zur Umschaltung zwi-
schen q
und q
vmin
vmax
4
Volumenstrom-Istwert als Analogspannungssignal
oder digital über Modbus oder BACnet z. B. zur
MBE
Die werkseitig eingestellten Konstantwerte (q
q
) können durch potentialfreie Schaltkontakte
vmax
abwechselnd aktiviert werden, z. B. Tag/Nacht-Umschal-
Ä 7.3.3 „Regelung - Min-/Max-Umschaltung"
tung,
auf Seite 25 .
Anpassung der werkseitig eingestellten Konstantwerte:
Ä 9.5 „Anpassung von Einstellungen der Regelkom-
ponente" auf Seite 37
Beim Busbetrieb müssen die Werte q
den Bus als Zwangssteuerung vorgegeben werden.
und q
)
vmax
und
vmin
und q
über
vmin
vmax
