Allgemeine Informationen
Anwendung
Regelungstechnische Kompletteinheit für VVS-Regelgeräte
Dynamischer Wirkdrucktransmitter und Reglerelektronik in einem Gehäuse vereinigt
Separater Stellantrieb mit Federrücklauf
Sicherheitsstellung bei Ausfall der Versorgungsspannung oder Drahtbruch im Bestellschlüssel definierbar:
NC = Klappe geschlossen, NO = Klappe in Offenstellung
Für den Einsatzbereich nur bei sauberer Luft
Die übliche Filterung in Komfortklimaanlagen ermöglicht den Reglereinsatz in der Zuluft ohne zusätzliche Staubschutzmaßnahme
Unterschiedliche Regelaufgaben durch entsprechende Sollwertvorgabe
Raumtemperaturregler, Gebäudeleittechnik, Luftqualitätsregler und andere steuern die variable Volumenstromregelung durch Vorgabe von Sollwerten über
Kommunikationsschnittstelle oder Analogsignal
SICHERHEITSSTELLUNG -
FEDERRÜCKLAUF
X-AIR-ZMO-MP
X-AIRCONTROL Zonenmodul
MP-Bus

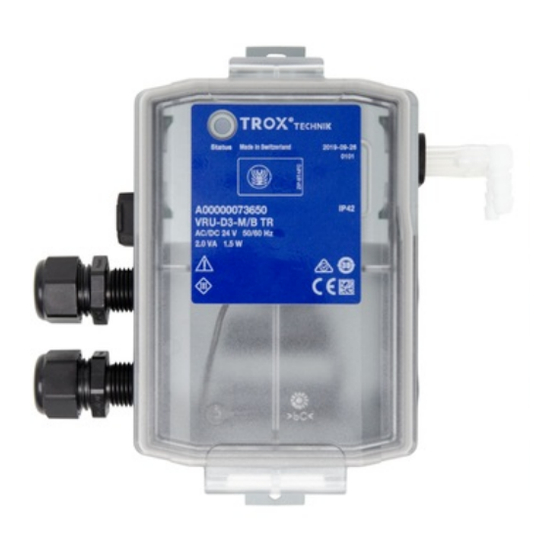

BUDNF
REGELKOMPONENTE MIT DYNAMISCHEM
TRANSMITTER UND SEPARATEM
FEDERRÜCKLAUFANTRIEB FÜR VVS-REGELGERÄTE
Universale Baueinheit für VVS-Regelgeräte
Regler und dynamischer Wirkdrucktransmitter in einem Gehäuse
Separater Stellantrieb mit Federrücklauf für Sicherheitsstellungen
Einsatz in raumlufttechnischen Anlagen, nur bei sauberer Luft
Geeignet für konstante und variable Volumenströme
Aktivierung von Zwangssteuerungen durch externe Beschaltung
Volumenströme q
und q
vmin
Regler gespeichert
Änderung von Betriebsparametern über PC-Software sowie Smartphone-
und Tablet-App (TROX FlowCheck App)
Servicezugang für PC-Konfigurationssoftware
Smartphone-Zugriff über NFC-Schnittstelle und Bluetooth
Sollwertvorgaben, Zwangssteuerungen und Parameteranpassung über
analoge Schnittstelle oder Buskommunikation
Hohe Datentransparenz durch standardisierte Buskommunikation MP-Bus,
Modbus RTU oder BACnet MS/TP
werkseitig parametriert und im
vmax
