Elektrischer Anschluss
Verdrahtung für Busbetrieb

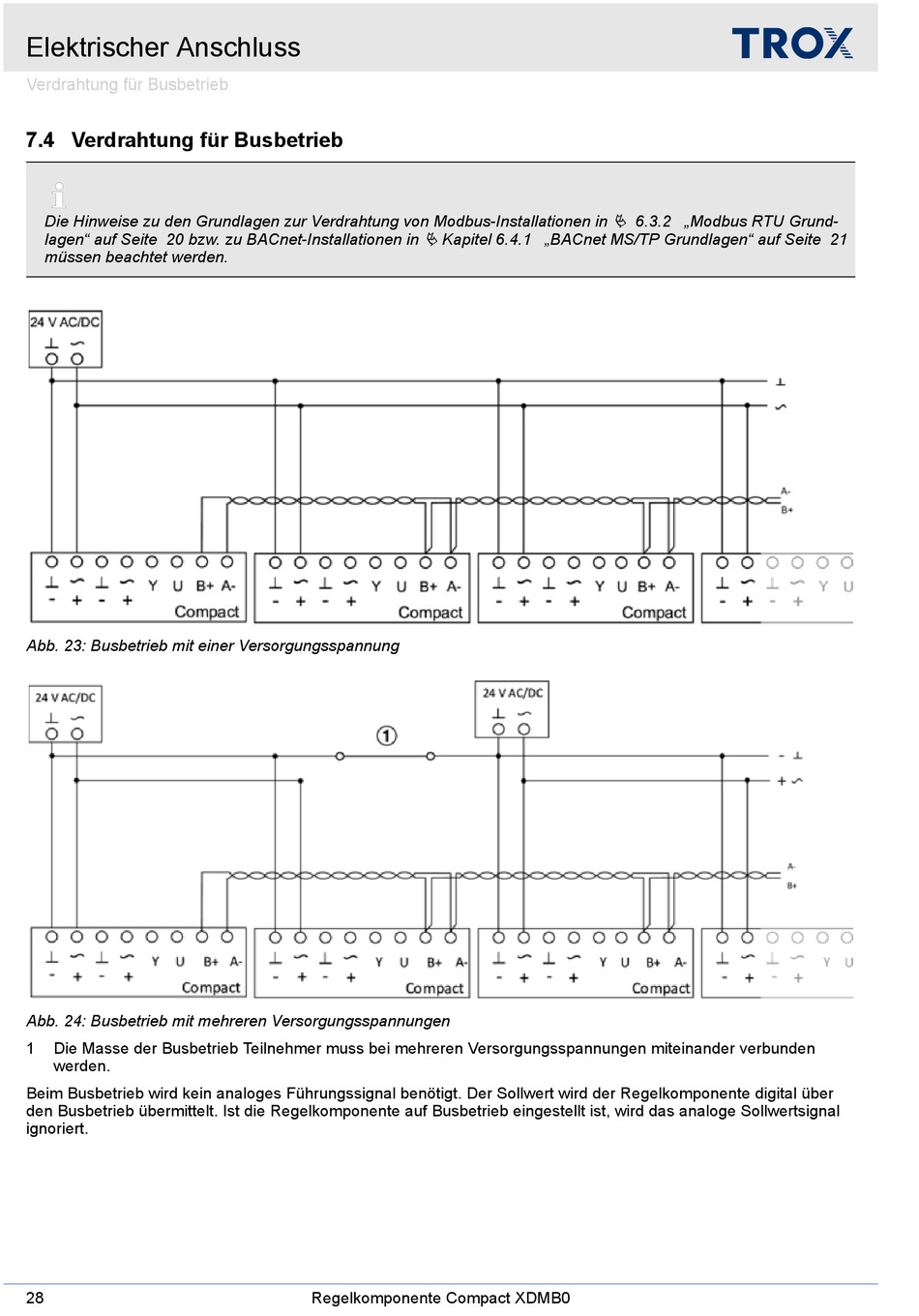

7.4 Verdrahtung für Busbetrieb
Die Hinweise zu den Grundlagen zur Verdrahtung von Modbus-Installationen in
lagen" auf Seite 20 bzw. zu BACnet-Installationen in
müssen beachtet werden.
Abb. 23: Busbetrieb mit einer Versorgungsspannung
Abb. 24: Busbetrieb mit mehreren Versorgungsspannungen
1 Die Masse der Busbetrieb Teilnehmer muss bei mehreren Versorgungsspannungen miteinander verbunden
werden.
Beim Busbetrieb wird kein analoges Führungssignal benötigt. Der Sollwert wird der Regelkomponente digital über
den Busbetrieb übermittelt. Ist die Regelkomponente auf Busbetrieb eingestellt ist, wird das analoge Sollwertsignal
ignoriert.
28
Ä Kapitel 6.4.1 „BACnet MS/TP Grundlagen" auf Seite 21
Regelkomponente Compact XDMB0
Ä 6.3.2 „Modbus RTU Grund-
