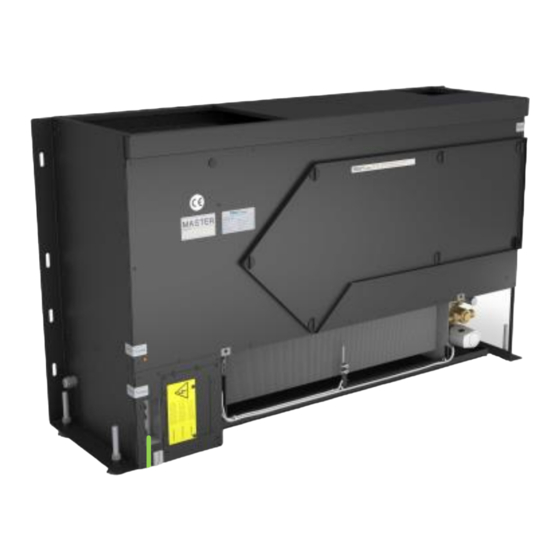

FSL – CONTROL III
Die Elektroinstallation muss nach den Vorschriften des örtlichen EVU und nach den gültigen VDE-Richtlinien erfolgen.
Anschluss Gebäudeleittechnik (GLT)
Master-Gerät
Modbus TCP // BACnet IP über ein Standard-Netzwerkkabel mit RJ45 Steckverbinder.
Modbus RTU // BACnet MS/TP über ein geschirmtes Kabel, bspw. Unitronic BUS LD 2 x 2 x 0,22 mm² (oder gleichwertig).
Slave-Gerät
Wird ein Slave-Gerät über ein Standardkabel mit RJ45 Steckverbinder angeschlossen, so können aktuelle Parameter
mittels IP-Adresse und Browser zur Anzeige gebracht und Einstellungen vorgenommen werden.
Datenpunkte der Slave-Geräte sind ausschließlich über den jeweils angebundenen Master abrufbar.
Anschluss Spannungsversorgung
Die FSL-CONTROL III - Regelung muss mit einer Spannung von 230 V AC ± 10% versorgt werden.
Zum Anschluss des Gerätes an die bauseitige Spannungsversorgung wird aus dem Gerät eine Anschlussleitung , 3 x 1,5 mm² (L, N, PE) mit
einer Länge von mindestens 1 m herausgeführt.
Anschluss TROX – Peripherie
Raumbediengerät
Zur Vermeidung von Störeinflüssen müssen diese Leitungen geschirmt, bspw. LiYCY 5 x 0,5 mm² (oder gleichwertig),
ausgeführt werden.
Kommunikation Master / Slave
Die Geräte werden bauseits mit einem geschirmten Kabel, bspw. Unitronic BUS LD 2 x 2 x 0,22 mm² (oder gleichwertig)
verbunden.
Zusätzlich ist ein Widerstand von 120 Ω am ersten und letzten BUS-Teilnehmer vorzusehen.
Anschluss Schaltkontakte
Zur Vermeidung von Störeinflüssen müssen diese Leitungen geschirmt, bspw. LiYCY 2 x 0,5 mm² (oder gleichwertig), ausgeführt werden.
Bei der Installation ist auf eine entsprechende Auslegung der Versorgungsleitungen zu achten.
Insbesondere Leitungslängen, Leitungsquerschnitt und Übergangswiderstände
beeinflussen mögliche Spannungsverluste.
Weiterhin ist die Anschlussleistung des jeweiligen dezentralen Lüftungsgerätes
gemäß folgender Tabelle zu berücksichtigen.
Verdrahtungshinweise
FSL-CONTROL III
Datum:
08.04.2021
Dokumentation mit Beispielverdrahtungen
Phone: +49 2845 / 202 - 322
Deutsch
REV F
Page 1
Seite 1
loading
