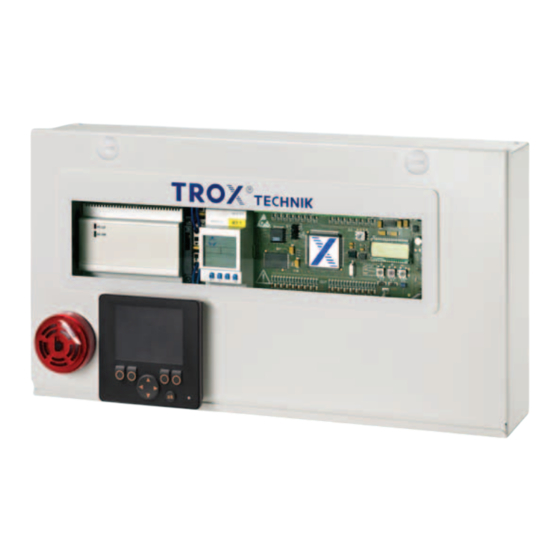

Trox Technik TNC-EASYCONTROL Originalbetriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Trox Technik TNC-EASYCONTROL
Inhaltszusammenfassung für Trox Technik TNC-EASYCONTROL
- Seite 1 Originalbetriebsanleitung und Montageanleitung TNC-EASYCONTROL...
-
Seite 2: Inhaltsverzeichnis
Anschlüsse __________________________________7 Anschlussbelegung ___________________________ 19 Netzanschluss ________________________________7 Anschluss BSK-Antrieb _________________________7 TROX GmbH Heinrich-Trox-Platz D-47504 Neukirchen-Vluyn Telefon +49(0)28 45/2 02-0 Telefax +49(0)28 45/2 02-2 65 E-Mail trox@trox.de Änderungen vorbehalten / Alle Rechte vorbehalten © TROX GmbH www.trox.de Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 3: Allgemeine Hinweise
1 Allgemeine Hinweise Allgemeine Hinweise Diese Anleitung beschreibt die Brandschutzklappensteue- rung TNC-EASYCONTROL. Diese kann in Kombination mit den motorischen Brandschutzklappen von TROX zur An- steuerung und Endlagenerfassung eingesetzt werden. Um die vollständige Funktion des Controllers sicherzustel- len, ist es unbedingt erforderlich die mitgelieferte Monta- geanleitung vor jeglicher Verwendung zu lesen und die darin aufgeführten Hinweise zu beachten. -
Seite 4: Sicherheit Und Bestimmungsgemäße Verwendung
• Vor den Montagearbeiten den Controller spannungsfrei schalten und gegen Wiedereinschalten sichern. • Allgemeine Vorschriften (VGB 1)Unfallverhütungsvor- schriften für elektrische Anlagen und Betriebsmittel • Erst anschließend darf der TNC-EASYCONTROL montiert (BGV A2) werden. Allgemeine Vorsichtsmaßnahmen • Allgemeine Vorsichtsmaßnahmen Vorsicht... -
Seite 5: Produktbeschreibung
• Automatisierter und zeitgesteuerter Funktionstest über • Steuerung und Signalisierung Zeitschaltuhr, bzw. externe Ansteuerung durch Gebäu- deautomation und Handauslösung • Ausgabe von Sammel - Alarmmeldungen • Einfache Anschlusstechnik mittels kodierter Stecker • Optional: Signalleuchte als LED / Summer-Kombination TNC-EASYCONTROL Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 6: Technische Daten
T3.15A / 250 VAC Externe Absicherung Ausgang T4A / 24VDC (Sicherungshalter im Schaltkasten) Umgebungstemperatur [°C] -25…+71 Schutzart IP20 Maße (BxHxT) [mm] 91 x 90 x 57 Anschluss über Schraubklemmen bis 2,5mm² Befestigung auf Trägerschiene TS35 Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 7: Montage
Den Controller nur unter folgenden Bedingungen zwischen- lagern: Anschlüsse • Verpackt lagern und nicht unmittelbar der Witterung aus- Der TNC-EASYCONTROL ist so gestaltet, dass der Netzan- setzen. schluss, die BSK-Steuerung und die Endlagenerfassung, • Vor Feuchtigkeit und direkter Sonneneinstrahlung schüt- sowie die Ein- bzw. -
Seite 8: Inbetriebnahme
Für den schnellen und einfachen Anschluss der Antriebe Die 4-Adern der Verbindungsleitung zwischen der bieten wir die Möglichkeit einer TNC-LINKBOX. TNC-LINKBOX und dem Stecker für den Anschluss am TNC-EASYCONTROL wird an der nummerierten Klemme in der BOX angeschlossen. Klemme Anschluss 0V / GND Q0…Q5... - Seite 9 Wenn der Vorteil der einfachen und schnellen Verdrahtung mittels TNC-LINKBOX nicht genutzt wird, kann auch eine konventionelle Verdrahtung in einer Abzweigdose erfolgen. Dann ist die Verdrahtung wie folgt vorgesehen: Externe Verdrahtung einer BSK (Standardbetrieb) Darstellung BSK stromlos geschlossen Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
-
Seite 10: Parallelbetrieb
Für diesen Anwendungsfall ist der Jumper zu ziehen. Siehe Seite 11 Klemme Anschluss 0V / GND Q0…Q5 I0,2,4,6,8,10 I1.3,5,7,9,11 Anschlussdaten: Leitungsdurchmesser max. 10,5 mm/ min. 6,5 mm Anschlussquerschnitt max. 2,5 mm²/ min. 0,75 mm² Anschlüsse pro Pol Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... - Seite 11 6 Inbetriebnahme Wenn der Vorteil, der einfachen und schnellen Verdrahtung mittels TNC-LINKBOX nicht genutzt wird, kann auch eine konventionelle Verdrahtung in einer Abzweigdose erfolgen. Dann ist die Verdrahtung wie oben dargestellt vorgesehen. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
-
Seite 12: Ein- Und Ausgangssignale
I13 RM Verschmutzt: Beim Verschmutzungssignal (Schließerkon- takt) vom Kanal-rauchmelder Typ RM-O-3-D oder RM-O-VS-D wird ein Alarm generiert (Ausgang Q9). Es handelt sich hierbei um eine Vorwarnung bei einem Verschmutzungsgrad von 70%. Alle BSK bleiben noch in Offenstellung. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 13: Bezeichnung
RM Verschmutzung Sys error S2=0 oder S2>6, signal noc RM Verschmutzung, Laufzeit- u. End- schalterfehler Feuer signal noc Keine BSK signal noc geschlossen Rauch signal noc Funktionstest aktiv signal noc Fehler Funktionstest signal noc Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... - Seite 14 Zustellung und es wird ein Alarm generiert (Ausgang Q9). I15 Externe Freigabe: Externes Signal (Öffnerkon- takt) zum Öffnen aller BSK. Wird dieser Eingang nicht genutzt muss eine Brücke zwischen Klemme 1 + 4 angeschlossen werde. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
-
Seite 15: Montagehinweis Gst
Montage der dungen leicht zu trennen. Zugentlastung Stecken oder Trennen Sie GST-Verbindungen nicht unter Bei 4- und 5-poligen Last. Verwenden Sie keine Komponenten von Fremdherstel- Steckverbindern lern. Fertig! identisch vorgehen. Polbelegung beachten. 38,5 38.5 7±1 7±1 Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 16: Bedienmenü Über Platinen-Display
BSK manuell zu- oder aufgefahren werden. Die Belegung Rauchmelder verschmutzt, Signal an Eingang I13 RM 1 der Klemmen beginnt mit BSK1! Anwahl über die Tasten S3↑ Verschmutzung, so wird „SchnnutZ“ im Display angezeigt, und S4↓ im Menü. Funktion über S5 aktivieren. Q10 Sys error wird gesetzt, Q9 Alarm 2 wird abgeschaltet. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... - Seite 17 Hier wird die Anzahl der Funktionstests angezeigt Anwahl über die Tasten S3↑ und S4↓ im Menü. „xxxxx SW“ Hier wird die Software Versionsnummer der aktuellen Applikationssoftware angezeigt. Anwahl über die Tasten S3↑ und S4↓ im Menü. „EXIt“ Hinweis: Zum Verlassen des Menüs über „EXIt“ müssen alle BSK in Offen Stellung gefahren sein. Anwahl über die Tasten S3↑ und S4↓ im Menü. Funktion über S5 aktivieren. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
-
Seite 18: Bedienung Und Anzeige
Anwahl der Menüseiten sowie das Auslösen einzelner Funktionen. grün= BSK Auf gelb= BSK Motor läuft rot= BSK Zu / Fehler ③ Funktionsleiste ④ LED grün = Display o.k. rot = Fehler ⑤ Funktionstasten ⑥ Curser Auf / Ab Links / Rechts ⑦ Funktionstasten Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 19: Maßzeichnung
Kreuzwippe Cursorfunktion (Auf, Ab, Links, Rechts) Schutzart IP67 frontseitig eingebaut, sonst IP65 Betriebstemperatur [°C] -20…+70 Betriebsspannung [V] 8…32 DC Stromaufnahme [mA] 70 bei 24VDC CAN Schnittstelle CANopen Protokoll Anschlussbelegung Steckerseite Display Klemmleiste der Steuerungsplatine Wiederstand 120 Ω Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 20: Bedienung Des Farbdisplays
über darunterliegender F.Taste • Eingabe des Passwortes mit den Ziffern 2-2-2 über die Curser Taste • Bestätigung über ok Taste Menüwechsel mit • über darunterliegender F.Taste Sprachvorwahl Deutsch - Englisch – Finnisch über darunterliegender F. Taste Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... - Seite 21 Bedienung des Farbdisplays Handsteuerung der BSK • Vorwahl Manuell (Hand) über darunterliegender F. Taste Handbedienung • Anwahl BSK mit • BSK Auffahren mit • BSK Zufahren mit • Menüwechsel mit • jeweils über darunterliegender F. Taste Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
- Seite 22 über darunterliegender F. Taste Menüwechsel mit Start Test über darunterliegender F. Taste Zähler Reset (Testzyklenzähler auf 0 setzen) über darunterliegender F. Taste Test Aktiv Dauer ca. 170s (Anzeige gelb) Nach erfolgreichem Test Menüwechsel mit über darunterliegende F. Taste Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
- Seite 23 (Anzeige rot) • Quittierung mit Reset über darunterliegender F. Taste Sys Fehler • Rauchmelder verschmutzt • BSK Laufzeit- u. Endschalterfehler (betreffende BSK wird rot angezeigt) • Drehschalter S2 überprüfen • Quittierung mit Reset über darunterliegender F-Taste Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
- Seite 24 • Freigabesignal an Eingang I15 fehlt • Alle BSK fahren zu oder bleiben geschlossen (Anzeige rot) • 24 VDC der Steuerung auf I15 schalten CAN Error • Kommunikationsfehler zur Steuerung (Anzeige rot) • Buskabel zur Steuerung prüfen • Widerstand 120 Ω angeschlossen? Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
-
Seite 25: Led/Summer- Mit Quittierung
(ø x H) 49,5 mm x 75 mm Lautstärke 80 dB Tonfrequenz 3 kHz Einschaltstrom 0,5 A Stromaufnahme 80 mA Betriebsspannung 24 V DC Schutzart IP65 Lebensdauer 50.000 Stecker mit Schraubklemme, max. 0,5 mm2 Anschluss Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 26: Funktionsbeschreibung Typ
Einschaltzeit von 30 Minuten) Vom Anzeige-Modus ist es möglich, durch zentrales Drü- cken <2s auf den Joystick in den Programmier-Modus oder durch zentrales Drücken > 2s auf den Joystick in den Setup- Modus zu wechseln. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... -
Seite 27: Setup-Modus
Tagesprogramm) und durch 2 x zentrales Drcken <2s in den Anzeige-Modus (im Wochenprogramm) zurück. Anmerkung: Es wurde werksseitig die europäische Sommer- zeit voreingestellt. Die Umstellung von Sommer- auf Winter- zeit und umgekehrt erfolgt im Betrieb automatisch. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012... - Seite 28 Tag und durch Betätigen nach oben werden die Schaltzeiten vom Vortag in den nächsten Tag oder Tage kopiert. Durch 2 x kurzes Drücken des Joysticks verlässt man den Kopier-Modus und gelangt in den Anzeige-Modus. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
-
Seite 29: Power-Save-Modus (Energiespar-Modus)
11-14 angezeigt. Durch kurzes Betätigen <1s des Joysticks wird die Hintergrundbeleuchtung im Display eingeschaltet. Nach ca. 1 Minute schaltet die Hintergrund - beleuchtung aus. Beim erneuten Betätigendes Joysticks <1s ist die Hintergrundbeleuchtung wieder eingeschaltet. Betriebsanleitung TROX TNC-EASYCONTROL / 12.10.2012...
