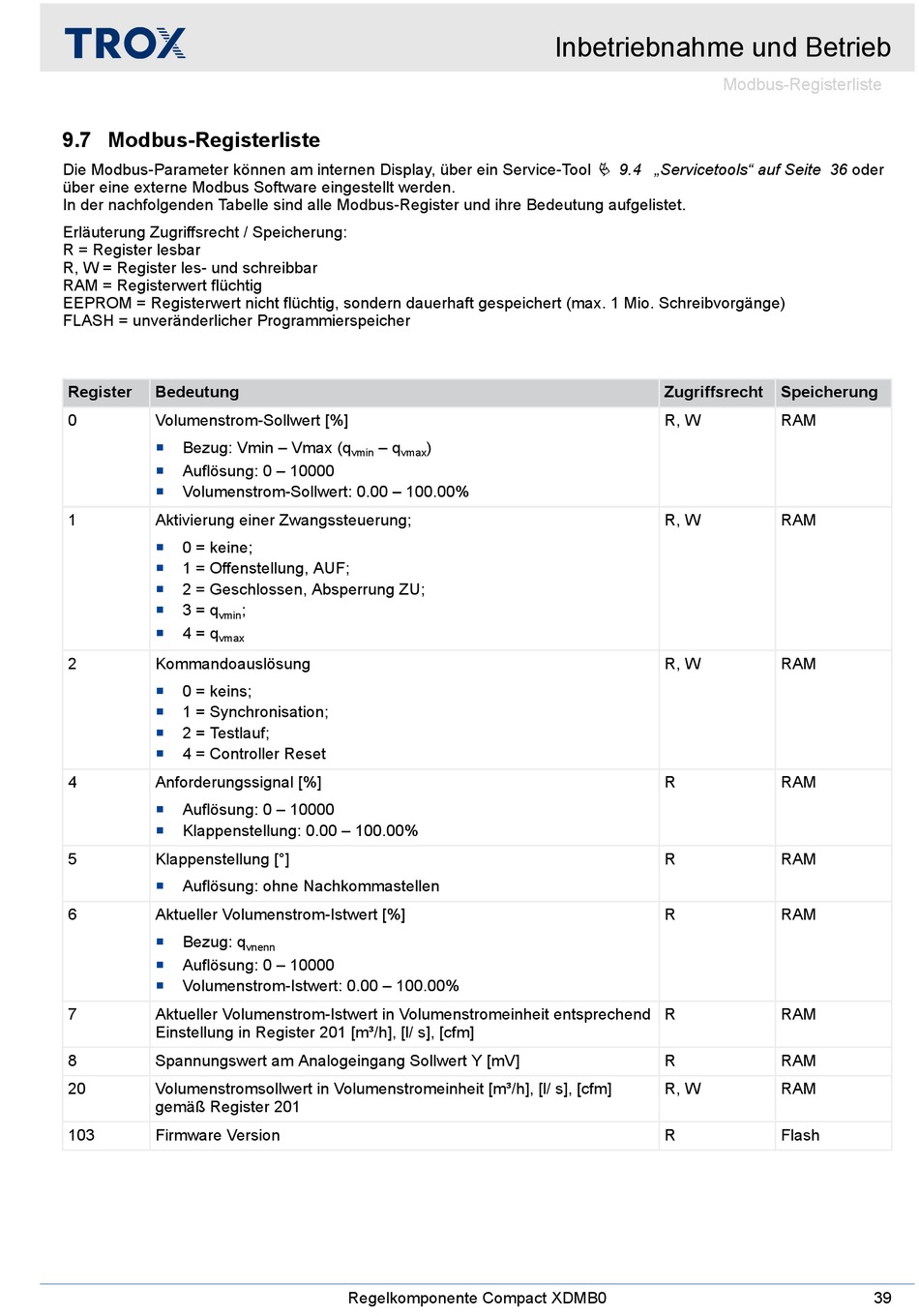

9.7 Modbus-Registerliste

Die Modbus-Parameter können am internen Display, über ein Service-Tool
über eine externe Modbus Software eingestellt werden.
In der nachfolgenden Tabelle sind alle Modbus-Register und ihre Bedeutung aufgelistet.
Erläuterung Zugriffsrecht / Speicherung:
R = Register lesbar
R, W = Register les- und schreibbar
RAM = Registerwert flüchtig
EEPROM = Registerwert nicht flüchtig, sondern dauerhaft gespeichert (max. 1 Mio. Schreibvorgänge)
FLASH = unveränderlicher Programmierspeicher
Register Bedeutung
0 Volumenstrom-Sollwert [%]
Bezug: Vmin – Vmax (q

Auflösung: 0 – 10000

Volumenstrom-Sollwert: 0.00 – 100.00%

1 Aktivierung einer Zwangssteuerung;
0 = keine;

1 = Offenstellung, AUF;

2 = Geschlossen, Absperrung ZU;

3 = q

vmin
4 = q

vmax
2 Kommandoauslösung
0 = keins;

1 = Synchronisation;

2 = Testlauf;

4 = Controller Reset

4 Anforderungssignal [%]
Auflösung: 0 – 10000

Klappenstellung: 0.00 – 100.00%

5 Klappenstellung [°]
Auflösung: ohne Nachkommastellen

6 Aktueller Volumenstrom-Istwert [%]
Bezug: q

Auflösung: 0 – 10000

Volumenstrom-Istwert: 0.00 – 100.00%

7 Aktueller Volumenstrom-Istwert in Volumenstromeinheit entsprechend
Einstellung in Register 201 [m³/h], [l/ s], [cfm]
8 Spannungswert am Analogeingang Sollwert Y [mV]
20 Volumenstromsollwert in Volumenstromeinheit [m³/h], [l/ s], [cfm]
gemäß Register 201
103 Firmware Version
– q
vmin vmax
;
vnenn
Regelkomponente Compact XDMB0
Inbetriebnahme und Betrieb
Ä 9.4 „Servicetools" auf Seite 36 oder
)
Modbus-Registerliste

Zugriffsrecht

Speicherung
R, W RAM
R, W RAM
R, W RAM
R RAM
R RAM
R RAM
R RAM
R RAM
R, W RAM
R Flash
39
