Aufbau und Funktion
Anwendungsfälle > Zuluft-Abluft-Folgeregelung

5.4.4 Zuluft-Abluft-Folgeregelung

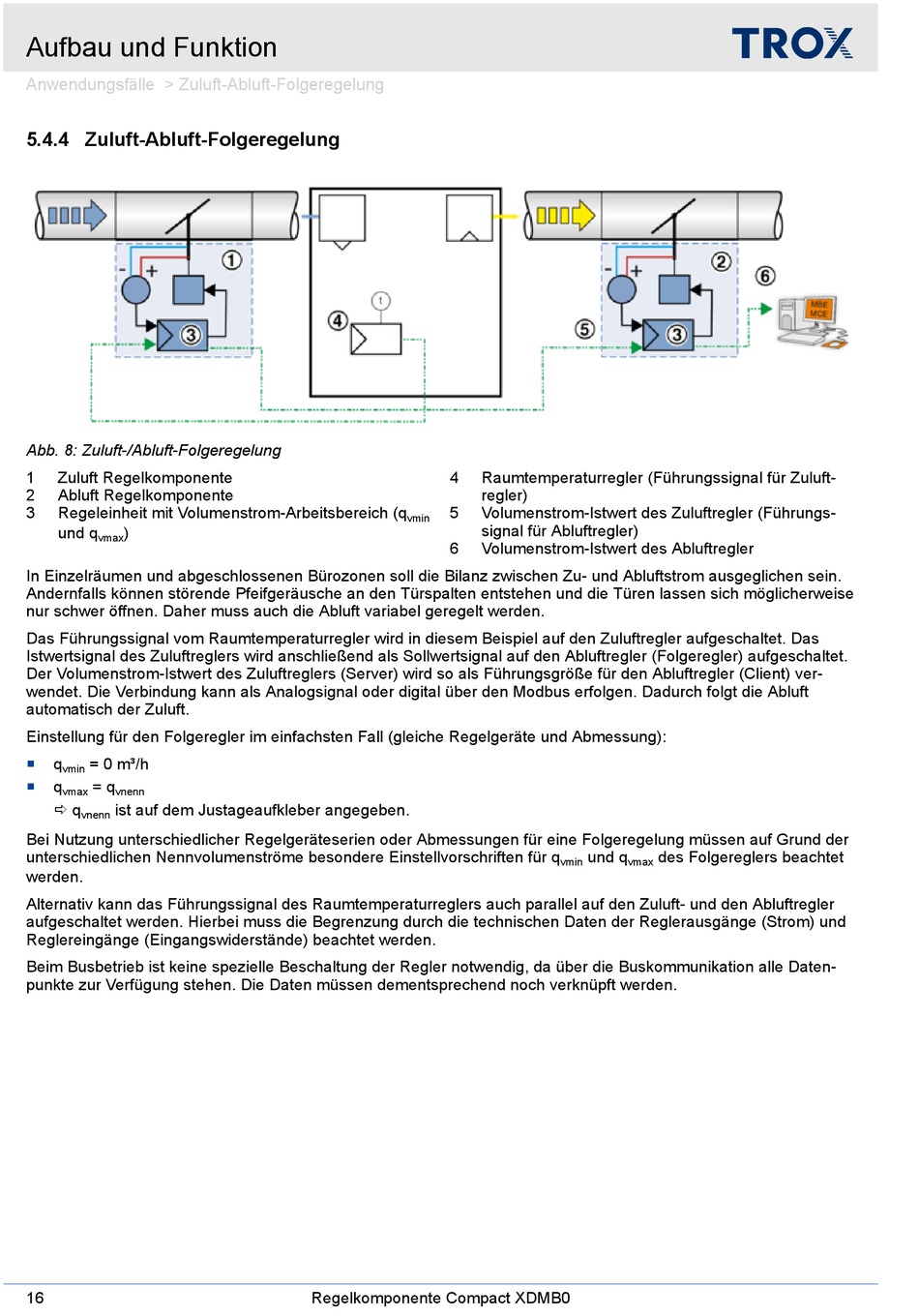

Abb. 8: Zuluft-/Abluft-Folgeregelung
1 Zuluft Regelkomponente
2 Abluft Regelkomponente
3 Regeleinheit mit Volumenstrom-Arbeitsbereich (q
und q )
vmax
In Einzelräumen und abgeschlossenen Bürozonen soll die Bilanz zwischen Zu- und Abluftstrom ausgeglichen sein.
Andernfalls können störende Pfeifgeräusche an den Türspalten entstehen und die Türen lassen sich möglicherweise
nur schwer öffnen. Daher muss auch die Abluft variabel geregelt werden.
Das Führungssignal vom Raumtemperaturregler wird in diesem Beispiel auf den Zuluftregler aufgeschaltet. Das
Istwertsignal des Zuluftreglers wird anschließend als Sollwertsignal auf den Abluftregler (Folgeregler) aufgeschaltet.
Der Volumenstrom-Istwert des Zuluftreglers (Server) wird so als Führungsgröße für den Abluftregler (Client) ver-
wendet. Die Verbindung kann als Analogsignal oder digital über den Modbus erfolgen. Dadurch folgt die Abluft
automatisch der Zuluft.
Einstellung für den Folgeregler im einfachsten Fall (gleiche Regelgeräte und Abmessung):
q = 0 m³/h

vmin
q = q

vmax vnenn
ð q ist auf dem Justageaufkleber angegeben.
vnenn
Bei Nutzung unterschiedlicher Regelgeräteserien oder Abmessungen für eine Folgeregelung müssen auf Grund der
unterschiedlichen Nennvolumenströme besondere Einstellvorschriften für q
werden.
Alternativ kann das Führungssignal des Raumtemperaturreglers auch parallel auf den Zuluft- und den Abluftregler
aufgeschaltet werden. Hierbei muss die Begrenzung durch die technischen Daten der Reglerausgänge (Strom) und
Reglereingänge (Eingangswiderstände) beachtet werden.
Beim Busbetrieb ist keine spezielle Beschaltung der Regler notwendig, da über die Buskommunikation alle Daten-
punkte zur Verfügung stehen. Die Daten müssen dementsprechend noch verknüpft werden.
16
4 Raumtemperaturregler (Führungssignal für Zuluft-
regler)
5 Volumenstrom-Istwert des Zuluftregler (Führungs-
vmin
signal für Abluftregler)
6 Volumenstrom-Istwert des Abluftregler
Regelkomponente Compact XDMB0
und q des Folgereglers beachtet
vmin vmax
