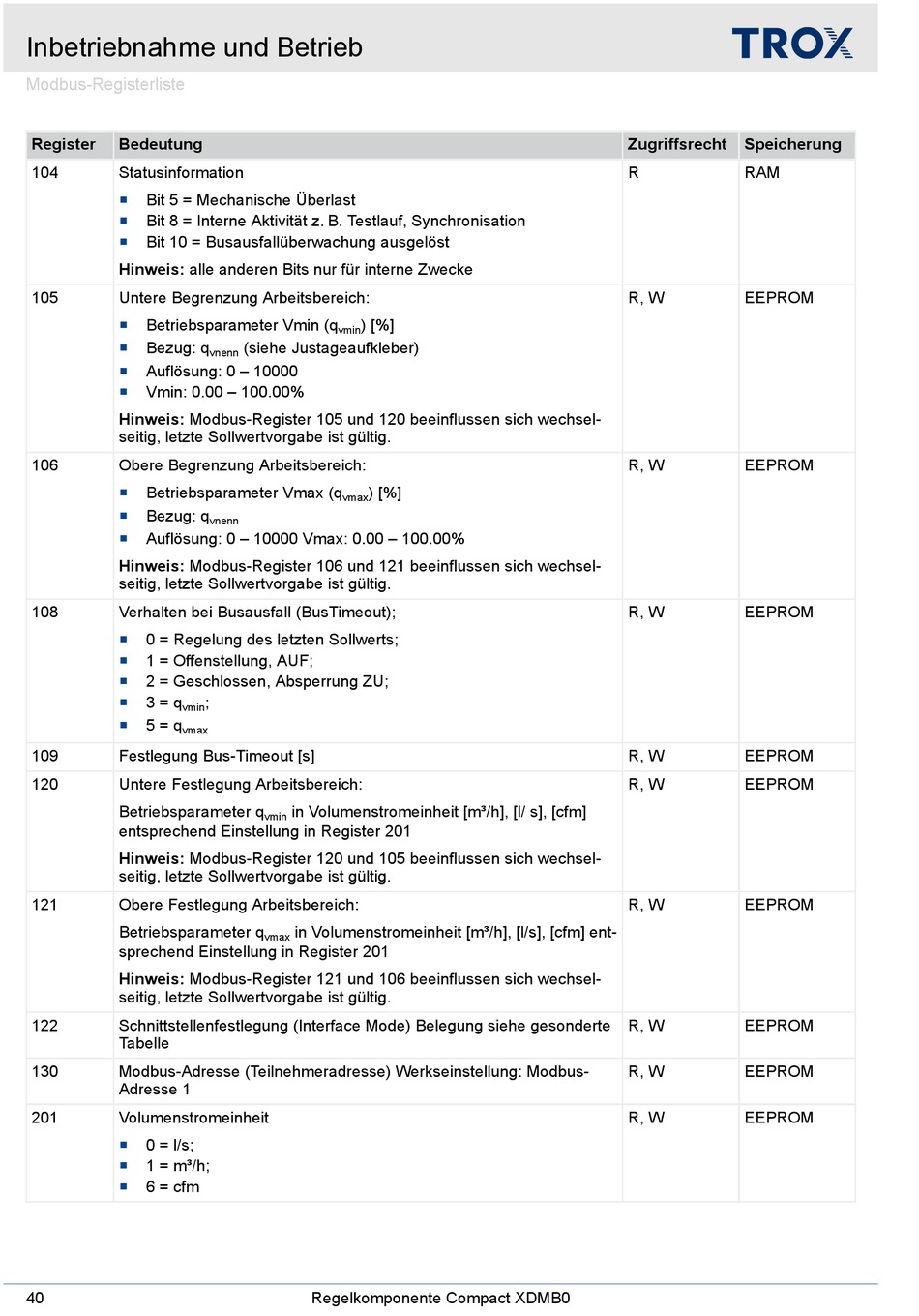

Inbetriebnahme und Betrieb
Modbus-Registerliste
Register Bedeutung
104 Statusinformation
Bit 5 = Mechanische Überlast

Bit 8 = Interne Aktivität z. B. Testlauf, Synchronisation

Bit 10 = Busausfallüberwachung ausgelöst

Hinweis: alle anderen Bits nur für interne Zwecke
105 Untere Begrenzung Arbeitsbereich:
Betriebsparameter Vmin (q

Bezug: q

Auflösung: 0 – 10000

Vmin: 0.00 – 100.00%

Hinweis: Modbus-Register 105 und 120 beeinflussen sich wechsel-
seitig, letzte Sollwertvorgabe ist gültig.
106 Obere Begrenzung Arbeitsbereich:
Betriebsparameter Vmax (q

Bezug: q

Auflösung: 0 – 10000 Vmax: 0.00 – 100.00%

Hinweis: Modbus-Register 106 und 121 beeinflussen sich wechsel-
seitig, letzte Sollwertvorgabe ist gültig.
108 Verhalten bei Busausfall (BusTimeout);
0 = Regelung des letzten Sollwerts;

1 = Offenstellung, AUF;

2 = Geschlossen, Absperrung ZU;

3 = q

vmin
5 = q

vmax
109 Festlegung Bus-Timeout [s]
120 Untere Festlegung Arbeitsbereich:
Betriebsparameter q
entsprechend Einstellung in Register 201
Hinweis: Modbus-Register 120 und 105 beeinflussen sich wechsel-
seitig, letzte Sollwertvorgabe ist gültig.
121 Obere Festlegung Arbeitsbereich:
Betriebsparameter q
sprechend Einstellung in Register 201
Hinweis: Modbus-Register 121 und 106 beeinflussen sich wechsel-
seitig, letzte Sollwertvorgabe ist gültig.
122 Schnittstellenfestlegung (Interface Mode) Belegung siehe gesonderte
Tabelle
130 Modbus-Adresse (Teilnehmeradresse) Werkseinstellung: Modbus-
Adresse 1
201 Volumenstromeinheit
0 = l/s;

1 = m³/h;

6 = cfm

