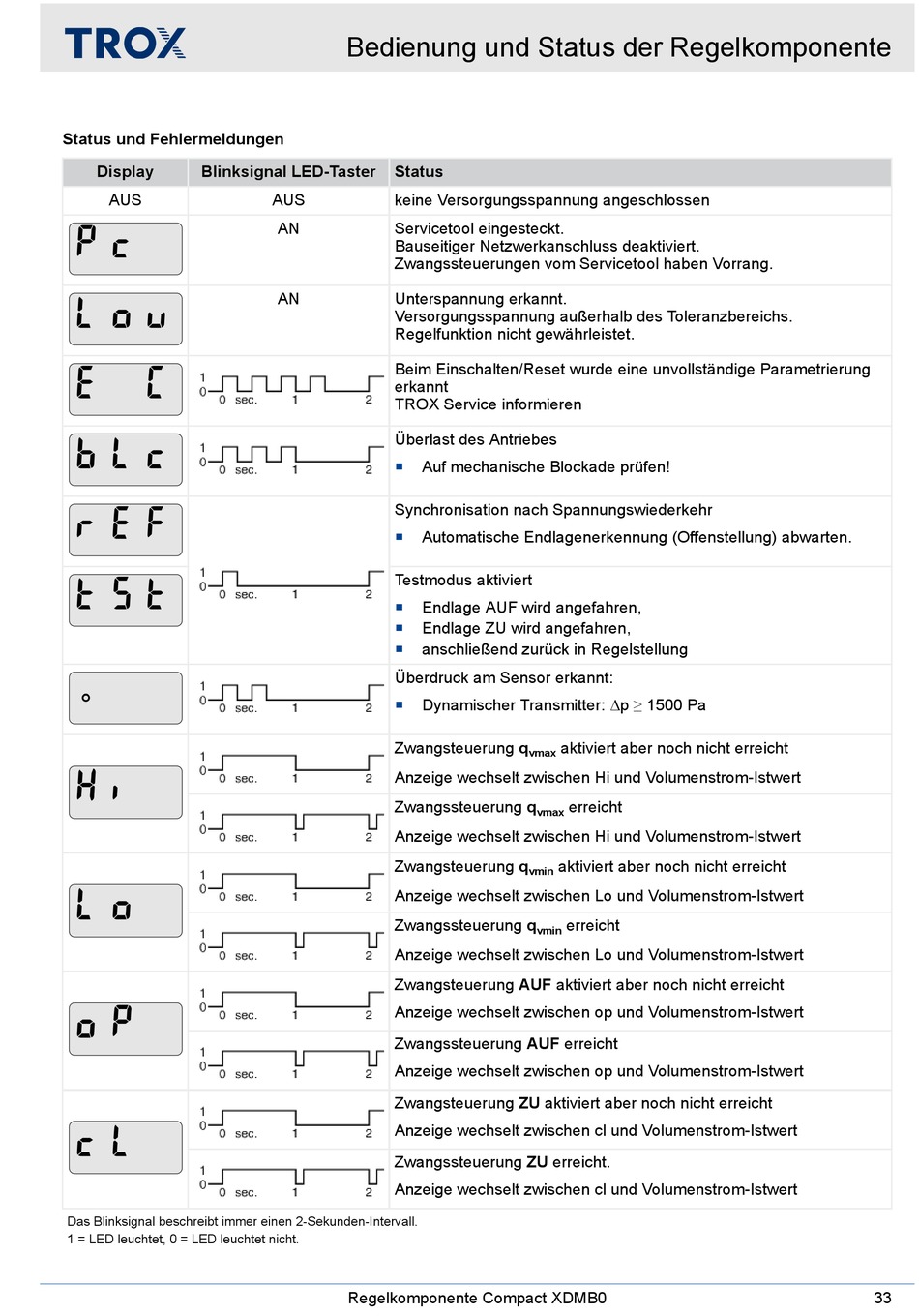

Status und Fehlermeldungen
Display Blinksignal LED-Taster
AUS
Das Blinksignal beschreibt immer einen 2-Sekunden-Intervall.
1 = LED leuchtet, 0 = LED leuchtet nicht.
Bedienung und Status der Regelkomponente
Status
AUS keine Versorgungsspannung angeschlossen
AN Servicetool eingesteckt.
Bauseitiger Netzwerkanschluss deaktiviert.
Zwangssteuerungen vom Servicetool haben Vorrang.
AN Unterspannung erkannt.
Versorgungsspannung außerhalb des Toleranzbereichs.
Regelfunktion nicht gewährleistet.
Beim Einschalten/Reset wurde eine unvollständige Parametrierung
erkannt
TROX Service informieren
Überlast des Antriebes
Auf mechanische Blockade prüfen!

Synchronisation nach Spannungswiederkehr
Automatische Endlagenerkennung (Offenstellung) abwarten.

Testmodus aktiviert
Endlage AUF wird angefahren,

Endlage ZU wird angefahren,

anschließend zurück in Regelstellung

Überdruck am Sensor erkannt:
Dynamischer Transmitter: Δp ≥ 1500 Pa

Zwangsteuerung q
Anzeige wechselt zwischen Hi und Volumenstrom-Istwert
Zwangssteuerung q
Anzeige wechselt zwischen Hi und Volumenstrom-Istwert
Zwangsteuerung q
Anzeige wechselt zwischen Lo und Volumenstrom-Istwert
Zwangssteuerung q
Anzeige wechselt zwischen Lo und Volumenstrom-Istwert
Zwangsteuerung AUF aktiviert aber noch nicht erreicht
Anzeige wechselt zwischen op und Volumenstrom-Istwert
Zwangssteuerung AUF erreicht
Anzeige wechselt zwischen op und Volumenstrom-Istwert
Zwangsteuerung ZU aktiviert aber noch nicht erreicht
Anzeige wechselt zwischen cl und Volumenstrom-Istwert
Zwangssteuerung ZU erreicht.
Anzeige wechselt zwischen cl und Volumenstrom-Istwert
Regelkomponente Compact XDMB0
aktiviert aber noch nicht erreicht
vmax
erreicht
vmax
aktiviert aber noch nicht erreicht
vmin
erreicht
vmin
