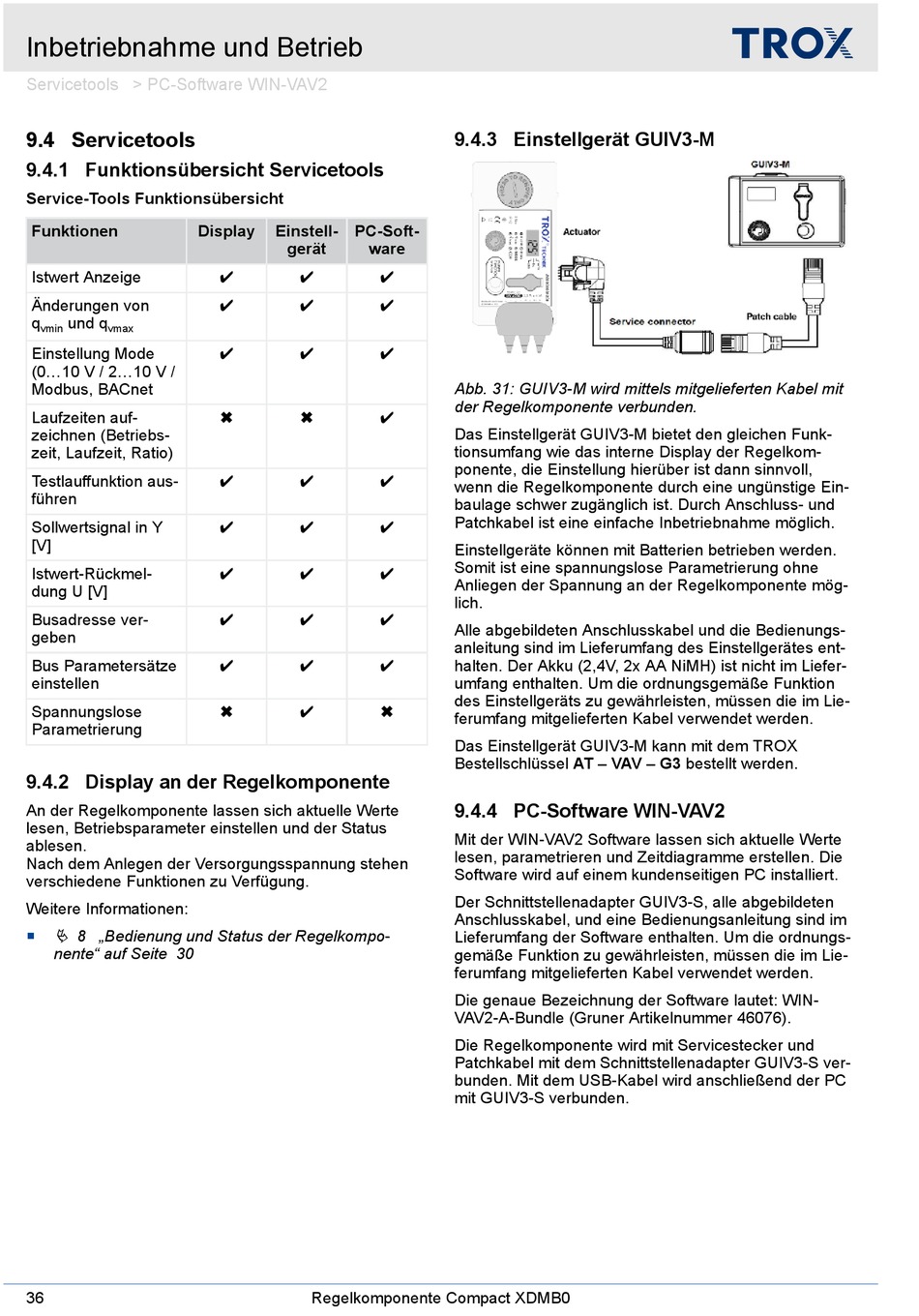

Inbetriebnahme und Betrieb
Servicetools > PC-Software WIN-VAV2

9.4 Servicetools

9.4.1 Funktionsübersicht Servicetools
Service-Tools Funktionsübersicht
Funktionen Display
Istwert Anzeige
Änderungen von
q und q
vmin vmax
Einstellung Mode
(0...10 V / 2...10 V /
Modbus, BACnet
Laufzeiten auf-
zeichnen (Betriebs-
zeit, Laufzeit, Ratio)
Testlauffunktion aus-
führen
Sollwertsignal in Y
[V]
Istwert-Rückmel-
dung U [V]
Busadresse ver-
geben
Bus Parametersätze
einstellen
Spannungslose
Parametrierung

9.4.2 Display an der Regelkomponente

An der Regelkomponente lassen sich aktuelle Werte
lesen, Betriebsparameter einstellen und der Status
ablesen.
Nach dem Anlegen der Versorgungsspannung stehen
verschiedene Funktionen zu Verfügung.
Weitere Informationen:
Ä 8 „Bedienung und Status der Regelkompo-

nente" auf Seite 30
36
Einstell- PC-Soft-
gerät ware
✔ ✔ ✔
✔ ✔ ✔
✔ ✔ ✔
✖ ✖ ✔
✔ ✔ ✔
✔ ✔ ✔
✔ ✔ ✔
✔ ✔ ✔
✔ ✔ ✔
✖ ✔ ✖
Regelkomponente Compact XDMB0
9.4.3 Einstellgerät GUIV3-M
Abb. 31: GUIV3-M wird mittels mitgelieferten Kabel mit
der Regelkomponente verbunden.
Das Einstellgerät GUIV3-M bietet den gleichen Funk-
tionsumfang wie das interne Display der Regelkom-
ponente, die Einstellung hierüber ist dann sinnvoll,
wenn die Regelkomponente durch eine ungünstige Ein-
baulage schwer zugänglich ist. Durch Anschluss- und
Patchkabel ist eine einfache Inbetriebnahme möglich.
Einstellgeräte können mit Batterien betrieben werden.
Somit ist eine spannungslose Parametrierung ohne
Anliegen der Spannung an der Regelkomponente mög-
lich.
Alle abgebildeten Anschlusskabel und die Bedienungs-
anleitung sind im Lieferumfang des Einstellgerätes ent-
halten. Der Akku (2,4V, 2x AA NiMH) ist nicht im Liefer-
umfang enthalten. Um die ordnungsgemäße Funktion
des Einstellgeräts zu gewährleisten, müssen die im Lie-
ferumfang mitgelieferten Kabel verwendet werden.
Das Einstellgerät GUIV3-M kann mit dem TROX
Bestellschlüssel AT – VAV – G3 bestellt werden.

9.4.4 PC-Software WIN-VAV2

Mit der WIN-VAV2 Software lassen sich aktuelle Werte
lesen, parametrieren und Zeitdiagramme erstellen. Die
Software wird auf einem kundenseitigen PC installiert.
Der Schnittstellenadapter GUIV3-S, alle abgebildeten
Anschlusskabel, und eine Bedienungsanleitung sind im
Lieferumfang der Software enthalten. Um die ordnungs-
gemäße Funktion zu gewährleisten, müssen die im Lie-
ferumfang mitgelieferten Kabel verwendet werden.
Die genaue Bezeichnung der Software lautet: WIN-
VAV2-A-Bundle (Gruner Artikelnummer 46076).
Die Regelkomponente wird mit Servicestecker und
Patchkabel mit dem Schnittstellenadapter GUIV3-S ver-
bunden. Mit dem USB-Kabel wird anschließend der PC
mit GUIV3-S verbunden.
