Elektrischer Anschluss
Verdrahtung für Analogbetrieb > Regelung variabler Volumenstrom

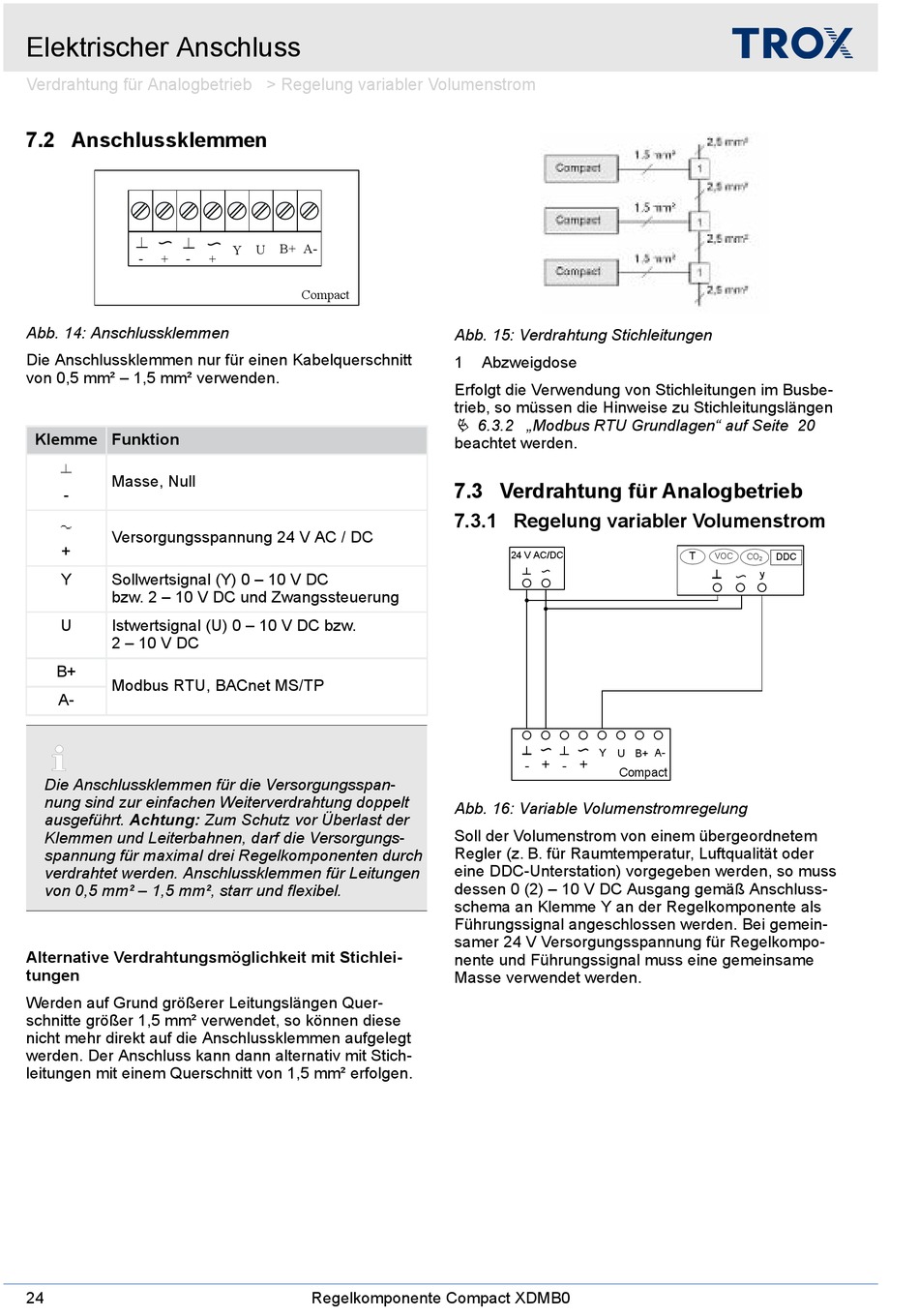

7.2 Anschlussklemmen

- -
+
Abb. 14: Anschlussklemmen
Die Anschlussklemmen nur für einen Kabelquerschnitt
von 0,5 mm² – 1,5 mm² verwenden.

Klemme Funktion

Masse, Null
-
Versorgungsspannung 24 V AC / DC
+
Y Sollwertsignal (Y) 0 – 10 V DC
bzw. 2 – 10 V DC und Zwangssteuerung
U Istwertsignal (U) 0 – 10 V DC bzw.
2 – 10 V DC
B+
Modbus RTU, BACnet MS/TP
A-
Die Anschlussklemmen für die Versorgungsspan-
nung sind zur einfachen Weiterverdrahtung doppelt
ausgeführt. Achtung: Zum Schutz vor Überlast der
Klemmen und Leiterbahnen, darf die Versorgungs-
spannung für maximal drei Regelkomponenten durch
verdrahtet werden. Anschlussklemmen für Leitungen
von 0,5 mm² – 1,5 mm², starr und flexibel.
Alternative Verdrahtungsmöglichkeit mit Stichlei-
tungen
Werden auf Grund größerer Leitungslängen Quer-
schnitte größer 1,5 mm² verwendet, so können diese
nicht mehr direkt auf die Anschlussklemmen aufgelegt
werden. Der Anschluss kann dann alternativ mit Stich-
leitungen mit einem Querschnitt von 1,5 mm² erfolgen.
24
U B+ A-
Y
+
Compact
Regelkomponente Compact XDMB0
Abb. 15: Verdrahtung Stichleitungen
1 Abzweigdose
Erfolgt die Verwendung von Stichleitungen im Busbe-
trieb, so müssen die Hinweise zu Stichleitungslängen
Ä 6.3.2 „Modbus RTU Grundlagen" auf Seite 20
beachtet werden.
7.3 Verdrahtung für Analogbetrieb

7.3.1 Regelung variabler Volumenstrom

24 V AC/DC
Y U B+ A-
- + +
-
Compact
Abb. 16: Variable Volumenstromregelung
Soll der Volumenstrom von einem übergeordnetem
Regler (z. B. für Raumtemperatur, Luftqualität oder
eine DDC-Unterstation) vorgegeben werden, so muss
dessen 0 (2) – 10 V DC Ausgang gemäß Anschluss-
schema an Klemme Y an der Regelkomponente als
Führungssignal angeschlossen werden. Bei gemein-
samer 24 V Versorgungsspannung für Regelkompo-
nente und Führungssignal muss eine gemeinsame
Masse verwendet werden.
T
DDC
VOC CO
2
y
