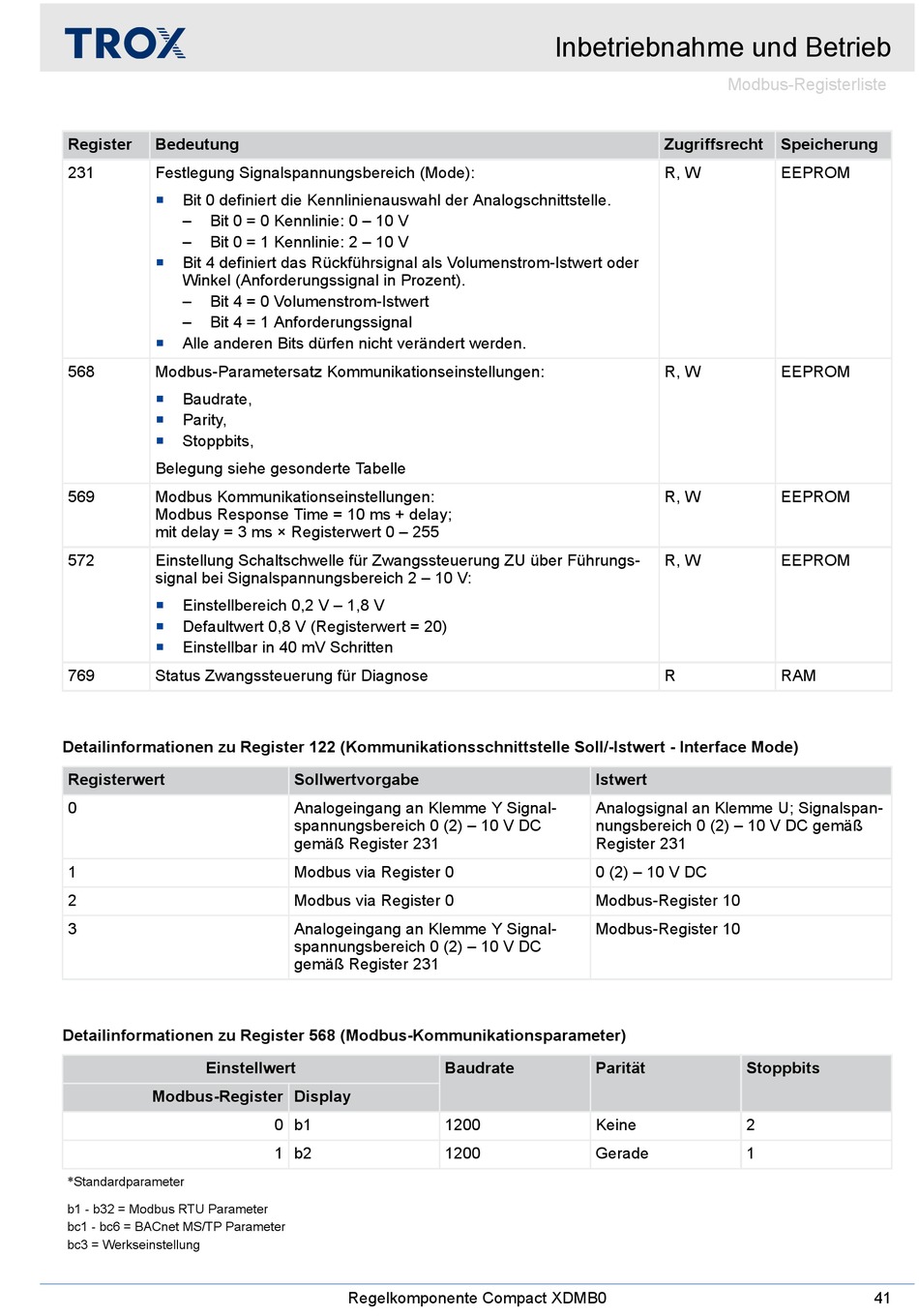

Register Bedeutung
231 Festlegung Signalspannungsbereich (Mode):
Bit 0 definiert die Kennlinienauswahl der Analogschnittstelle.

– Bit 0 = 0 Kennlinie: 0 – 10 V
– Bit 0 = 1 Kennlinie: 2 – 10 V
Bit 4 definiert das Rückführsignal als Volumenstrom-Istwert oder

Winkel (Anforderungssignal in Prozent).
– Bit 4 = 0 Volumenstrom-Istwert
– Bit 4 = 1 Anforderungssignal
Alle anderen Bits dürfen nicht verändert werden.

568 Modbus-Parametersatz Kommunikationseinstellungen:
Baudrate,

Parity,

Stoppbits,

Belegung siehe gesonderte Tabelle
569 Modbus Kommunikationseinstellungen:
Modbus Response Time = 10 ms + delay;
mit delay = 3 ms × Registerwert 0 – 255
572 Einstellung Schaltschwelle für Zwangssteuerung ZU über Führungs-
signal bei Signalspannungsbereich 2 – 10 V:
Einstellbereich 0,2 V – 1,8 V

Defaultwert 0,8 V (Registerwert = 20)

Einstellbar in 40 mV Schritten

769 Status Zwangssteuerung für Diagnose
Detailinformationen zu Register 122 (Kommunikationsschnittstelle Soll/-Istwert - Interface Mode)
Registerwert
0
1
2
3
Detailinformationen zu Register 568 (Modbus-Kommunikationsparameter)
Einstellwert
Modbus-Register Display
*Standardparameter
b1 - b32 = Modbus RTU Parameter
bc1 - bc6 = BACnet MS/TP Parameter
bc3 = Werkseinstellung
Sollwertvorgabe
Analogeingang an Klemme Y Signal-
spannungsbereich 0 (2) – 10 V DC
gemäß Register 231
Modbus via Register 0
Modbus via Register 0
Analogeingang an Klemme Y Signal-
spannungsbereich 0 (2) – 10 V DC
gemäß Register 231
Baudrate
0 b1 1200
1 b2 1200
Regelkomponente Compact XDMB0
Inbetriebnahme und Betrieb
Zugriffsrecht
R, W
R, W
R, W
R, W
R
Istwert
Analogsignal an Klemme U; Signalspan-
nungsbereich 0 (2) – 10 V DC gemäß
Register 231
0 (2) – 10 V DC
Modbus-Register 10
Modbus-Register 10
Parität
Keine
Gerade
Modbus-Registerliste
Speicherung
EEPROM
EEPROM
EEPROM
EEPROM
RAM
Stoppbits
2
1
