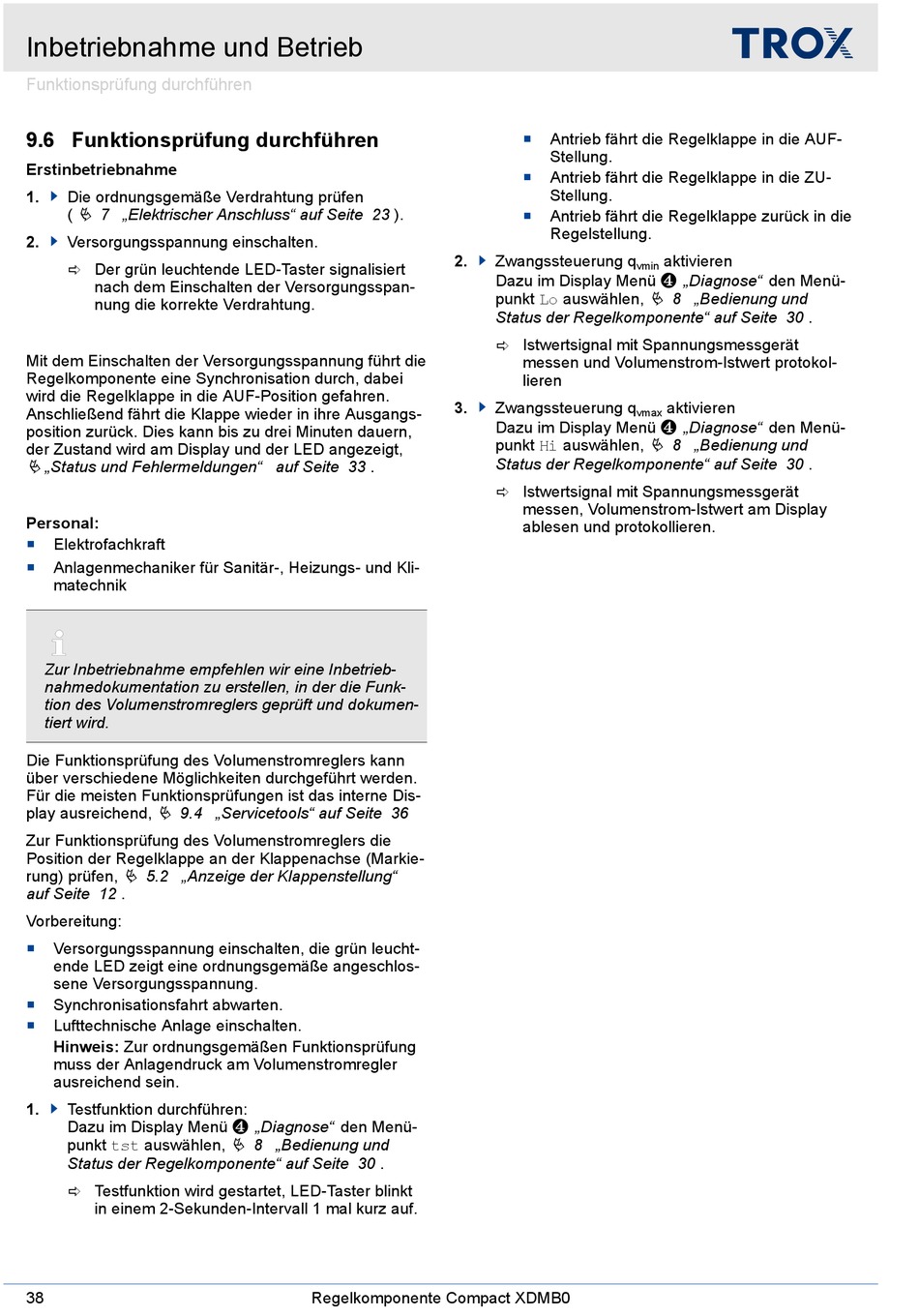

Inbetriebnahme und Betrieb
Funktionsprüfung durchführen
9.6 Funktionsprüfung durchführen
Erstinbetriebnahme
1. Die ordnungsgemäße Verdrahtung prüfen
Ä 7 „Elektrischer Anschluss" auf Seite 23 ).
(
2. Versorgungsspannung einschalten.
ð Der grün leuchtende LED-Taster signalisiert
nach dem Einschalten der Versorgungsspan-
nung die korrekte Verdrahtung.
Mit dem Einschalten der Versorgungsspannung führt die
Regelkomponente eine Synchronisation durch, dabei
wird die Regelklappe in die AUF-Position gefahren.
Anschließend fährt die Klappe wieder in ihre Ausgangs-
position zurück. Dies kann bis zu drei Minuten dauern,
der Zustand wird am Display und der LED angezeigt,
Ä „Status und Fehlermeldungen" auf Seite 33 .
Personal:
Elektrofachkraft

Anlagenmechaniker für Sanitär-, Heizungs- und Kli-

matechnik
Zur Inbetriebnahme empfehlen wir eine Inbetrieb-
nahmedokumentation zu erstellen, in der die Funk-
tion des Volumenstromreglers geprüft und dokumen-
tiert wird.
Die Funktionsprüfung des Volumenstromreglers kann
über verschiedene Möglichkeiten durchgeführt werden.
Für die meisten Funktionsprüfungen ist das interne Dis-
Ä 9.4 „Servicetools" auf Seite 36
play ausreichend,
Zur Funktionsprüfung des Volumenstromreglers die
Position der Regelklappe an der Klappenachse (Markie-
Ä 5.2 „Anzeige der Klappenstellung"
rung) prüfen,
auf Seite 12 .
Vorbereitung:
Versorgungsspannung einschalten, die grün leucht-

ende LED zeigt eine ordnungsgemäße angeschlos-
sene Versorgungsspannung.
Synchronisationsfahrt abwarten.

Lufttechnische Anlage einschalten.

Hinweis: Zur ordnungsgemäßen Funktionsprüfung
muss der Anlagendruck am Volumenstromregler
ausreichend sein.
1. Testfunktion durchführen:
Dazu im Display Menü ❹ „Diagnose" den Menü-
punkt tst auswählen,
Status der Regelkomponente" auf Seite 30 .
ð Testfunktion wird gestartet, LED-Taster blinkt
in einem 2-Sekunden-Intervall 1 mal kurz auf.
38
Ä 8 „Bedienung und
Regelkomponente Compact XDMB0
Antrieb fährt die Regelklappe in die AUF-

Stellung.
Antrieb fährt die Regelklappe in die ZU-

Stellung.
Antrieb fährt die Regelklappe zurück in die

Regelstellung.
2. Zwangssteuerung q
Dazu im Display Menü ❹ „Diagnose" den Menü-
punkt Lo auswählen,
Status der Regelkomponente" auf Seite 30 .
ð Istwertsignal mit Spannungsmessgerät
messen und Volumenstrom-Istwert protokol-
lieren
3. Zwangssteuerung q
Dazu im Display Menü ❹ „Diagnose" den Menü-
punkt Hi auswählen,
Status der Regelkomponente" auf Seite 30 .
ð Istwertsignal mit Spannungsmessgerät
messen, Volumenstrom-Istwert am Display
ablesen und protokollieren.
aktivieren
vmin
Ä 8 „Bedienung und
aktivieren
vmax
Ä 8 „Bedienung und
