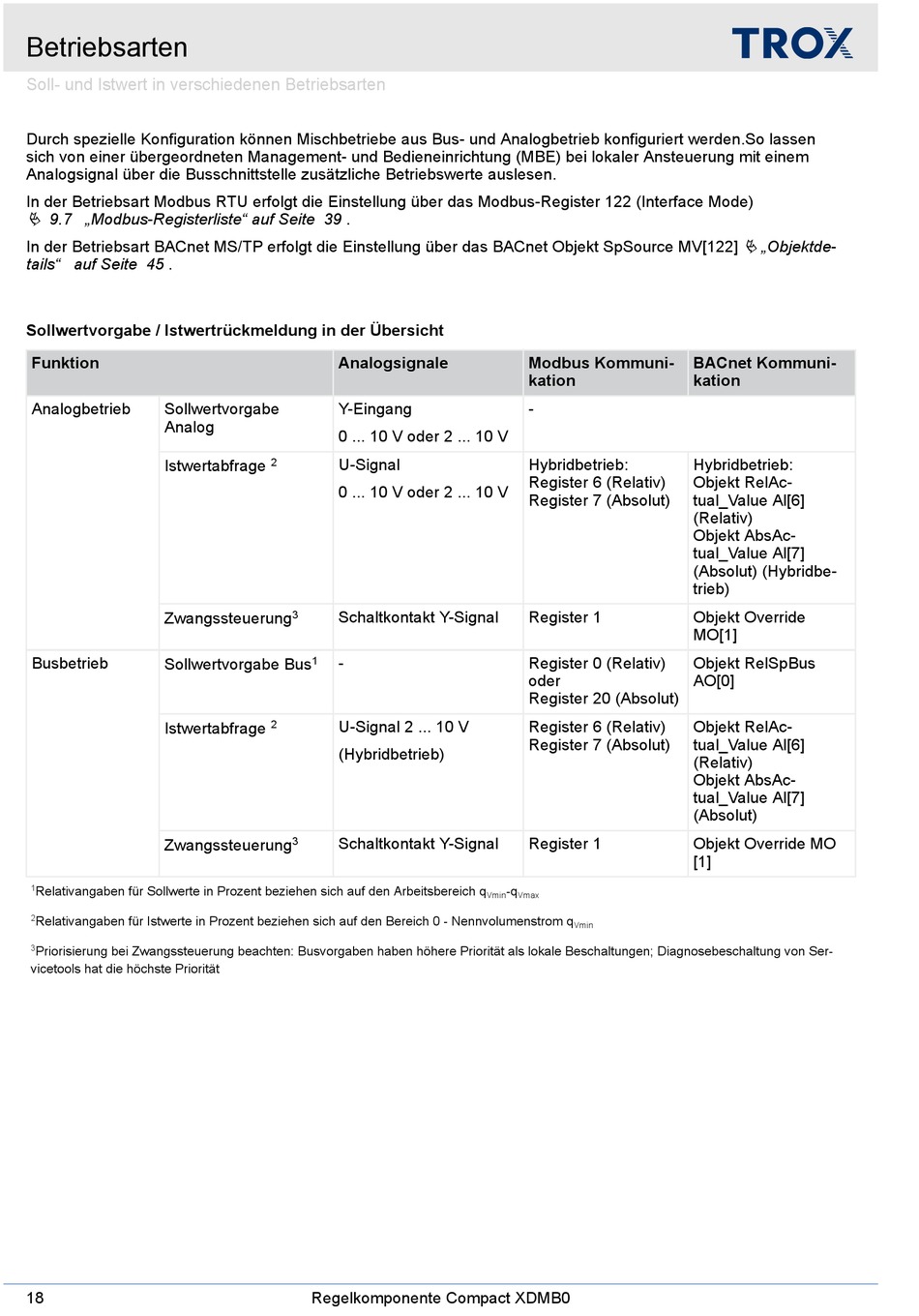

Betriebsarten
Soll- und Istwert in verschiedenen Betriebsarten
Durch spezielle Konfiguration können Mischbetriebe aus Bus- und Analogbetrieb konfiguriert werden.So lassen
sich von einer übergeordneten Management- und Bedieneinrichtung (MBE) bei lokaler Ansteuerung mit einem
Analogsignal über die Busschnittstelle zusätzliche Betriebswerte auslesen.
In der Betriebsart Modbus RTU erfolgt die Einstellung über das Modbus-Register 122 (Interface Mode)
Ä 9.7 „Modbus-Registerliste" auf Seite 39 .
In der Betriebsart BACnet MS/TP erfolgt die Einstellung über das BACnet Objekt SpSource MV[122]
tails" auf Seite 45 .
Sollwertvorgabe / Istwertrückmeldung in der Übersicht

Funktion

Analogbetrieb Sollwertvorgabe
Analog
Istwertabfrage
Zwangssteuerung
Busbetrieb
Sollwertvorgabe Bus
Istwertabfrage
Zwangssteuerung
1 Relativangaben für Sollwerte in Prozent beziehen sich auf den Arbeitsbereich q
2 Relativangaben für Istwerte in Prozent beziehen sich auf den Bereich 0 - Nennvolumenstrom q
3 Priorisierung bei Zwangssteuerung beachten: Busvorgaben haben höhere Priorität als lokale Beschaltungen; Diagnosebeschaltung von Ser-
vicetools hat die höchste Priorität
18
Analogsignale
Y-Eingang
0 ... 10 V oder 2 ... 10 V
2 U-Signal
0 ... 10 V oder 2 ... 10 V
Schaltkontakt Y-Signal
3
-
1
2 U-Signal 2 ... 10 V
(Hybridbetrieb)
3 Schaltkontakt Y-Signal
Regelkomponente Compact XDMB0
Modbus Kommuni-
kation
-
Hybridbetrieb:
Register 6 (Relativ)
Register 7 (Absolut)
Register 1
Register 0 (Relativ)
oder
Register 20 (Absolut)
Register 6 (Relativ)
Register 7 (Absolut)
Register 1
-q
Vmin Vmax
Vmin
Ä „Objektde-
BACnet Kommuni-
kation
Hybridbetrieb:
Objekt RelAc-
tual_Value Al[6]
(Relativ)
Objekt AbsAc-
tual_Value Al[7]
(Absolut) (Hybridbe-
trieb)
Objekt Override
MO[1]
Objekt RelSpBus
AO[0]
Objekt RelAc-
tual_Value Al[6]
(Relativ)
Objekt AbsAc-
tual_Value Al[7]
(Absolut)
Objekt Override MO
[1]
