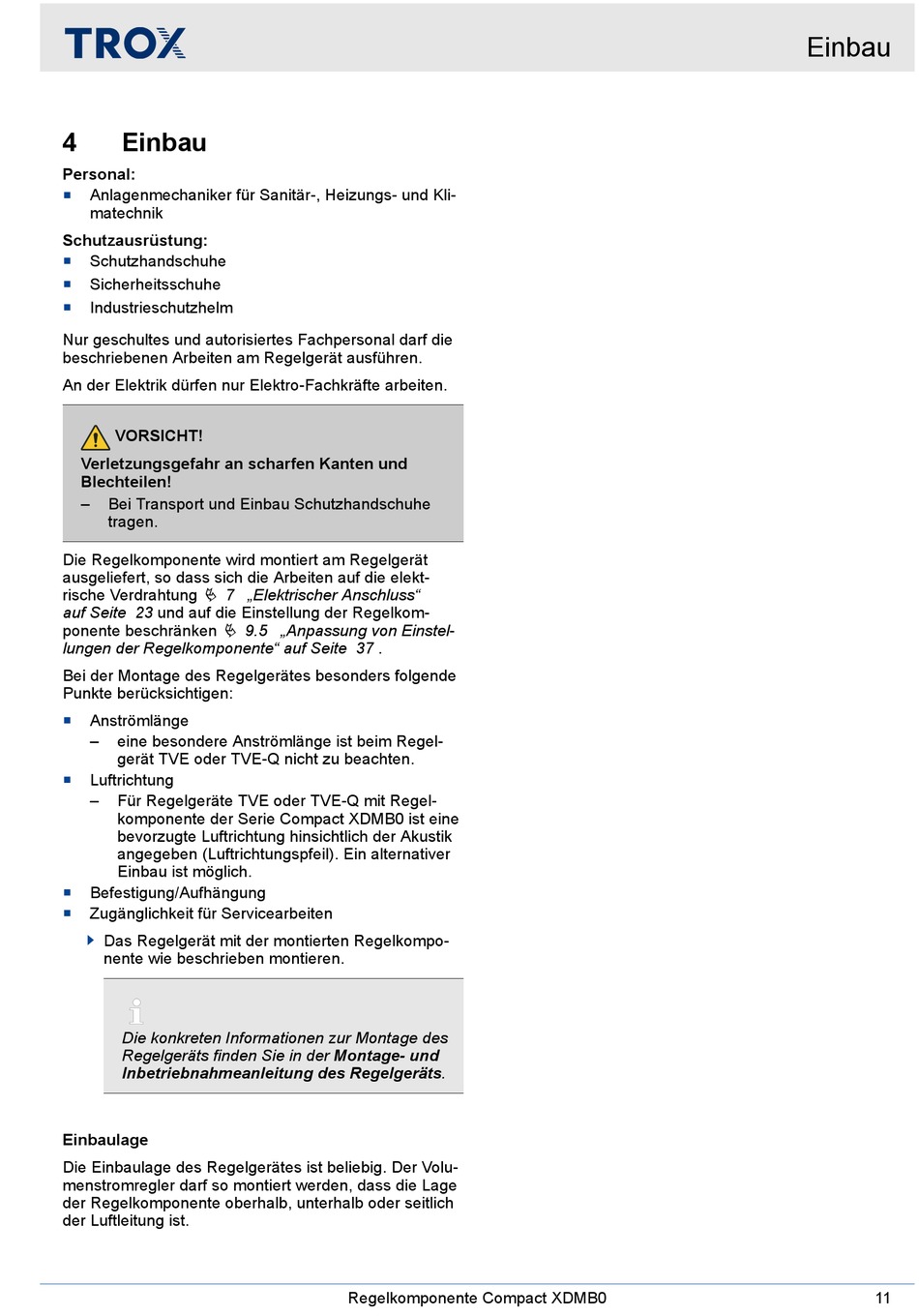

4

Einbau

Personal:
Anlagenmechaniker für Sanitär-, Heizungs- und Kli-

matechnik
Schutzausrüstung:
Schutzhandschuhe

Sicherheitsschuhe

Industrieschutzhelm

Nur geschultes und autorisiertes Fachpersonal darf die
beschriebenen Arbeiten am Regelgerät ausführen.
An der Elektrik dürfen nur Elektro-Fachkräfte arbeiten.
VORSICHT!
Verletzungsgefahr an scharfen Kanten und
Blechteilen!
– Bei Transport und Einbau Schutzhandschuhe
tragen.
Die Regelkomponente wird montiert am Regelgerät
ausgeliefert, so dass sich die Arbeiten auf die elekt-
rische Verdrahtung Ä 7 „Elektrischer Anschluss"
auf Seite 23 und auf die Einstellung der Regelkom-
Ä 9.5 „Anpassung von Einstel-
ponente beschränken
lungen der Regelkomponente" auf Seite 37 .
Bei der Montage des Regelgerätes besonders folgende
Punkte berücksichtigen:
Anströmlänge

– eine besondere Anströmlänge ist beim Regel-
gerät TVE oder TVE-Q nicht zu beachten.
Luftrichtung

– Für Regelgeräte TVE oder TVE-Q mit Regel-
komponente der Serie Compact XDMB0 ist eine
bevorzugte Luftrichtung hinsichtlich der Akustik
angegeben (Luftrichtungspfeil). Ein alternativer
Einbau ist möglich.
Befestigung/Aufhängung

Zugänglichkeit für Servicearbeiten

Das Regelgerät mit der montierten Regelkompo-
nente wie beschrieben montieren.
Die konkreten Informationen zur Montage des
Regelgeräts finden Sie in der Montage- und
Inbetriebnahmeanleitung des Regelgeräts.
Einbaulage
Die Einbaulage des Regelgerätes ist beliebig. Der Volu-
menstromregler darf so montiert werden, dass die Lage
der Regelkomponente oberhalb, unterhalb oder seitlich
der Luftleitung ist.
Regelkomponente Compact XDMB0
Einbau
11
