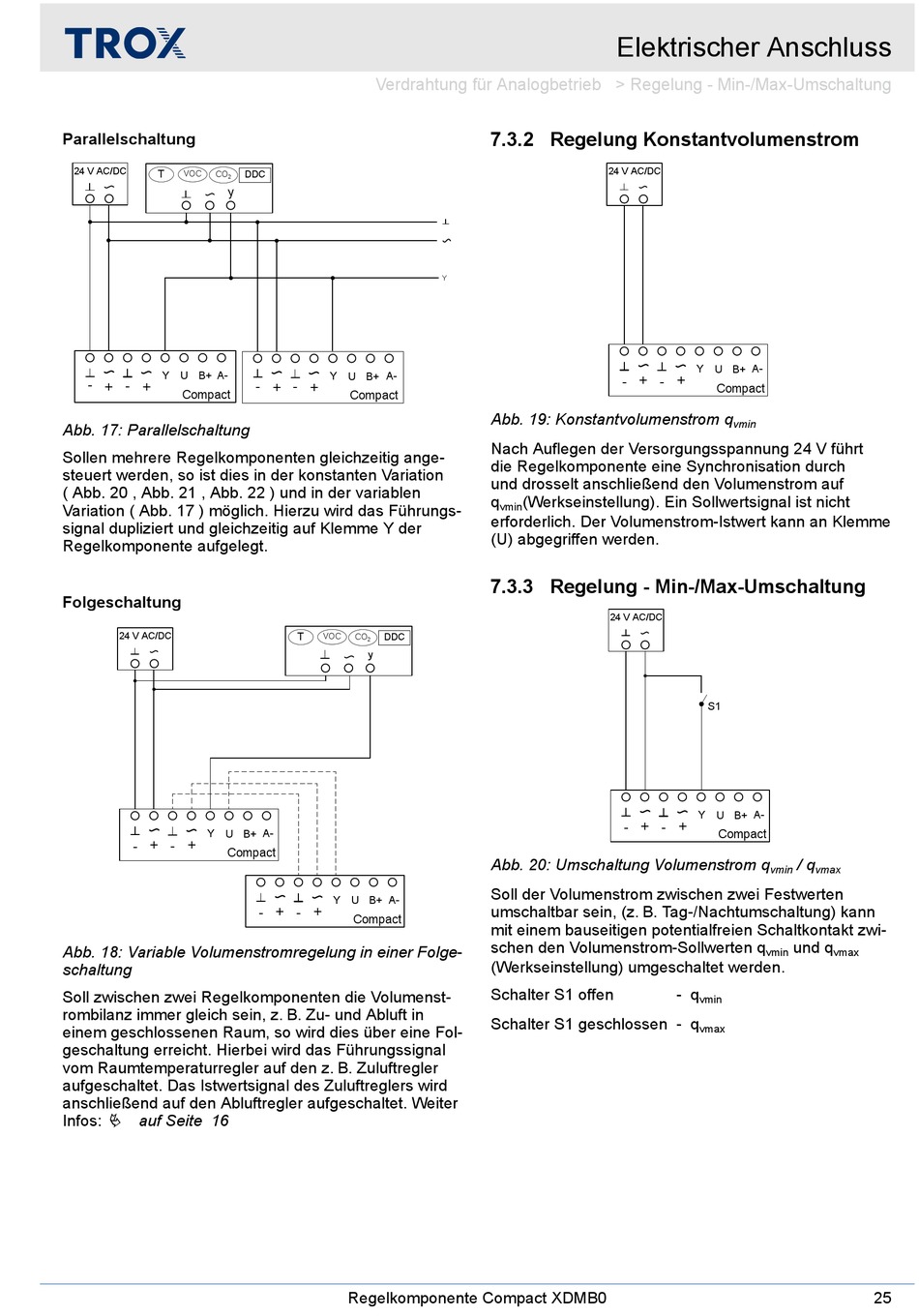

Parallelschaltung
24 V AC/DC
T
VOC
CO
2
y
Y U B+ A-
- +
-
+
Compact
Abb. 17: Parallelschaltung
Sollen mehrere Regelkomponenten gleichzeitig ange-
steuert werden, so ist dies in der konstanten Variation
( Abb. 20 , Abb. 21 , Abb. 22 ) und in der variablen
Variation ( Abb. 17 ) möglich. Hierzu wird das Führungs-
signal dupliziert und gleichzeitig auf Klemme Y der
Regelkomponente aufgelegt.
Folgeschaltung
24 V AC/DC
Y U B+ A-
- +
+
-
Compact
Abb. 18: Variable Volumenstromregelung in einer Folge-
schaltung
Soll zwischen zwei Regelkomponenten die Volumenst-
rombilanz immer gleich sein, z. B. Zu- und Abluft in
einem geschlossenen Raum, so wird dies über eine Fol-
geschaltung erreicht. Hierbei wird das Führungssignal
vom Raumtemperaturregler auf den z. B. Zuluftregler
aufgeschaltet. Das Istwertsignal des Zuluftreglers wird
anschließend auf den Abluftregler aufgeschaltet. Weiter
Ä
Infos:
auf Seite 16
Verdrahtung für Analogbetrieb > Regelung - Min-/Max-Umschaltung
DDC
Y U B+ A-
-
-
+
+
Compact
T
VOC
CO
DDC
2
y
Y U B+ A-
- +
+
-
Compact
Regelkomponente Compact XDMB0
7.3.2 Regelung Konstantvolumenstrom
24 V AC/DC
Y
Abb. 19: Konstantvolumenstrom q
Nach Auflegen der Versorgungsspannung 24 V führt
die Regelkomponente eine Synchronisation durch
und drosselt anschließend den Volumenstrom auf
q
(Werkseinstellung). Ein Sollwertsignal ist nicht
vmin
erforderlich. Der Volumenstrom-Istwert kann an Klemme
(U) abgegriffen werden.
7.3.3 Regelung - Min-/Max-Umschaltung
24 V AC/DC
Abb. 20: Umschaltung Volumenstrom q
Soll der Volumenstrom zwischen zwei Festwerten
umschaltbar sein, (z. B. Tag-/Nachtumschaltung) kann
mit einem bauseitigen potentialfreien Schaltkontakt zwi-
schen den Volumenstrom-Sollwerten q
(Werkseinstellung) umgeschaltet werden.
Schalter S1 offen
Schalter S1 geschlossen - q
Elektrischer Anschluss
Y U B+ A-
- +
+
-
Compact
vmin
S1
Y U B+ A-
- +
+
-
Compact
vmin
vmin
- q
vmin
vmax
/ q
vmax
und q
vmax
