Elektrischer Anschluss
Verdrahtung für Analogbetrieb > Regelung variabler Betrieb / Zwangssteuerungen

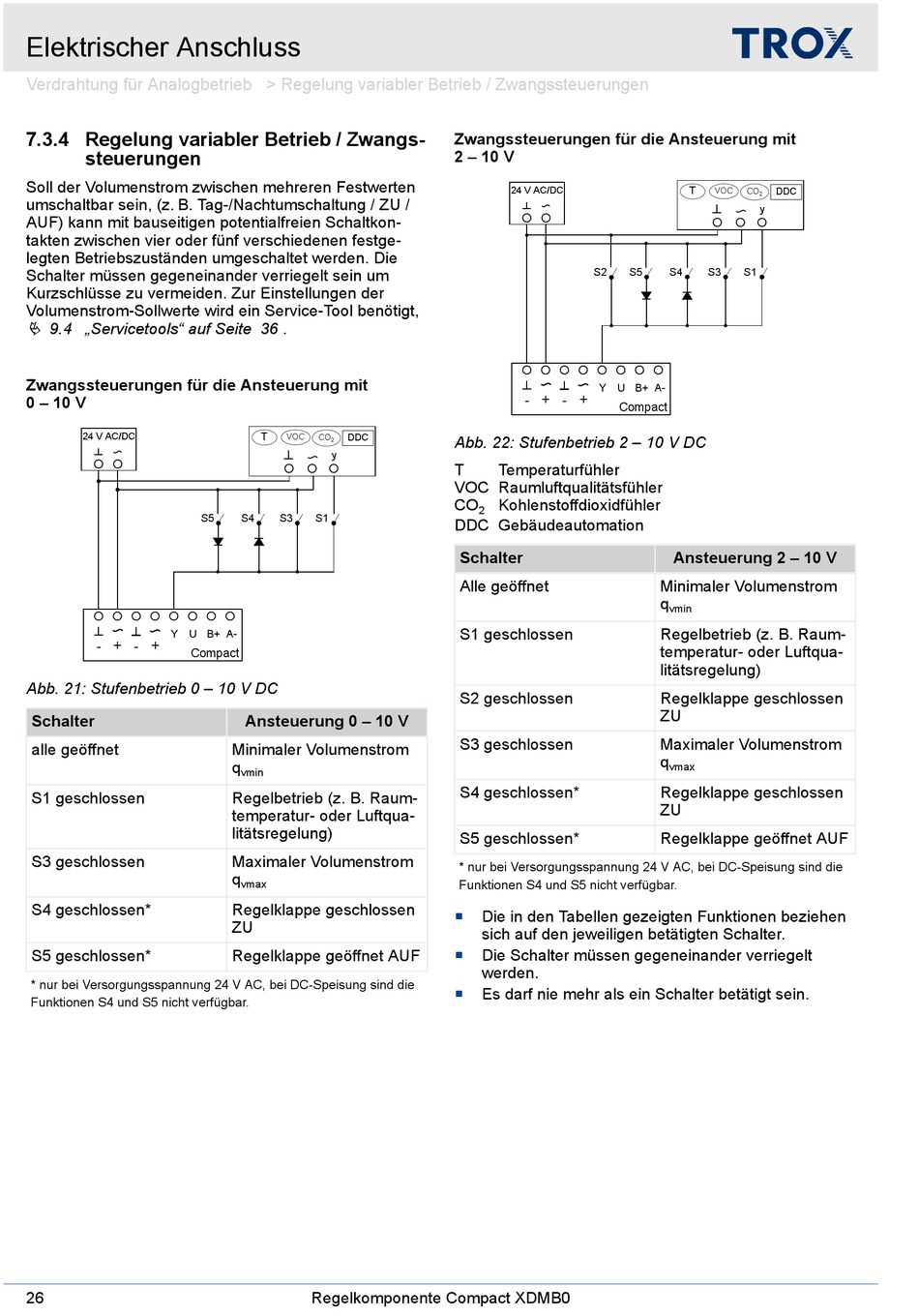

7.3.4 Regelung variabler Betrieb / Zwangs-
steuerungen
Soll der Volumenstrom zwischen mehreren Festwerten
umschaltbar sein, (z. B. Tag-/Nachtumschaltung / ZU /
AUF) kann mit bauseitigen potentialfreien Schaltkon-
takten zwischen vier oder fünf verschiedenen festge-
legten Betriebszuständen umgeschaltet werden. Die
Schalter müssen gegeneinander verriegelt sein um
Kurzschlüsse zu vermeiden. Zur Einstellungen der
Volumenstrom-Sollwerte wird ein Service-Tool benötigt,
Ä 9.4 „Servicetools" auf Seite 36 .
Zwangssteuerungen für die Ansteuerung mit
0 – 10 V
24 V AC/DC
Y U B+ A-
- + +
-
Compact
Abb. 21: Stufenbetrieb 0 – 10 V DC
Schalter
alle geöffnet
S1 geschlossen
S3 geschlossen
S4 geschlossen*
S5 geschlossen*
* nur bei Versorgungsspannung 24 V AC, bei DC-Speisung sind die
Funktionen S4 und S5 nicht verfügbar.
26
T
VOC DDC
CO
2
y
S5 S4 S3 S1
Ansteuerung 0 – 10 V
Minimaler Volumenstrom
q
vmin
Regelbetrieb (z. B. Raum-
temperatur- oder Luftqua-
litätsregelung)
Maximaler Volumenstrom
q
vmax
Regelklappe geschlossen
ZU
Regelklappe geöffnet AUF
Regelkomponente Compact XDMB0
Zwangssteuerungen für die Ansteuerung mit
2 – 10 V
24 V AC/DC
S2
Y U B+ A-
- + +
-
Compact
Abb. 22: Stufenbetrieb 2 – 10 V DC
T Temperaturfühler
VOC Raumluftqualitätsfühler
CO Kohlenstoffdioxidfühler
2
DDC Gebäudeautomation
Schalter
Alle geöffnet
S1 geschlossen
S2 geschlossen
S3 geschlossen
S4 geschlossen*
S5 geschlossen*
* nur bei Versorgungsspannung 24 V AC, bei DC-Speisung sind die
Funktionen S4 und S5 nicht verfügbar.
Die in den Tabellen gezeigten Funktionen beziehen

sich auf den jeweiligen betätigten Schalter.
Die Schalter müssen gegeneinander verriegelt

werden.
Es darf nie mehr als ein Schalter betätigt sein.

T
VOC DDC
CO
2
y
S5 S4 S3 S1
Ansteuerung 2 – 10 V
Minimaler Volumenstrom
q
vmin
Regelbetrieb (z. B. Raum-
temperatur- oder Luftqua-
litätsregelung)
Regelklappe geschlossen
ZU
Maximaler Volumenstrom
q
vmax
Regelklappe geschlossen
ZU
Regelklappe geöffnet AUF
