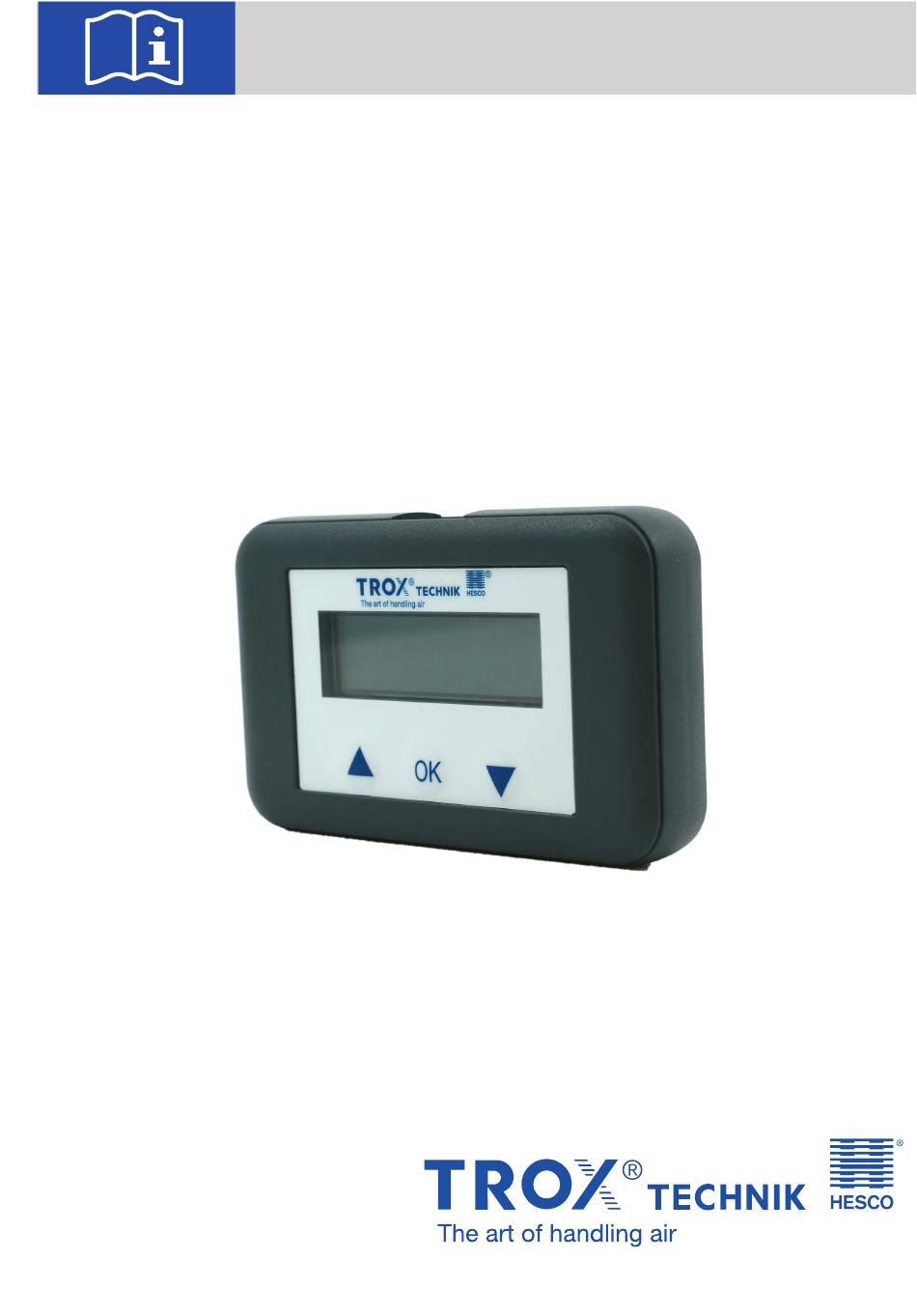

- Seite 1 Einstellgerät TH-WLB Bedienungsanleitung CH/de Einstellgerät TROX HESCO Wohnungslüftungsboxen Vor Beginn aller Arbeiten Anleitung lesen! Einstellgerät TH-WLB...
-
Seite 2: Einstellgerät Th-Wlb
Einstellgerät TH-WLB Allgemeine Hinweise Technischer Service von TROX HESCO Schweiz AG TROX HESCO Schweiz AG Zur schnellen und effektiven Bearbeitung sind folgende Walderstrasse 125 Informationen bereitzuhalten: Postfach 455 ▪ Produktbezeichnung CH-8630 Rüti ZH ▪ TROX HESCO-Auftrags- und Positionsnummer ▪ Lieferdatum Telefon +41 55 250 71 11 ▪... -
Seite 3: Allgemeine Hinweise / Inhalt
Allgemeine Hinweise / Inhalt Einstellgerät TH-WLB Sicherheitshinweise 1 Sicherheit und bestimmungsgemässe Folgende Sicherheitshinweise sind für alle Arbeitsschrit- Verwendung ............... 6 te zu beachten: 1.1 Normen und Richtlinien ........6 1.2 Instandsetzung und Ersatzteile ......6 GEFAHR! 1.3 Hinweise zum Umweltschutz / Entsorgung ..6 Diese Kombination aus Symbol und Signalwort weist 1.4 Personalqualifikation ........... -
Seite 4: Sicherheit Und Bestimmungs- Gemässe Verwendung
Einstellgerät TH-WLB 1 Sicherheit und bestimmungs- 1.1 Normen und Richtlinien gemässe Verwendung Bei sämtlichen Arbeiten sind u.a. folgende Vorschriften und Richtlinien zu beachten ▪ Produktsicherheitsgesetz (PrSG) VORSICHT! ▪ EKAS-Vorschriften Darüber hinaus gelten die örtlichen Unfallverhütungsvor- Verletzungsgefahr an scharfen Kanten, Graten, spitzen schriften und allgemeine Sicherheitsbestimmungen für Ecken und dünnwandigen Blechteilen! den Anwendungsbereich. -
Seite 5: Transport, Lagerung Und Verpackung

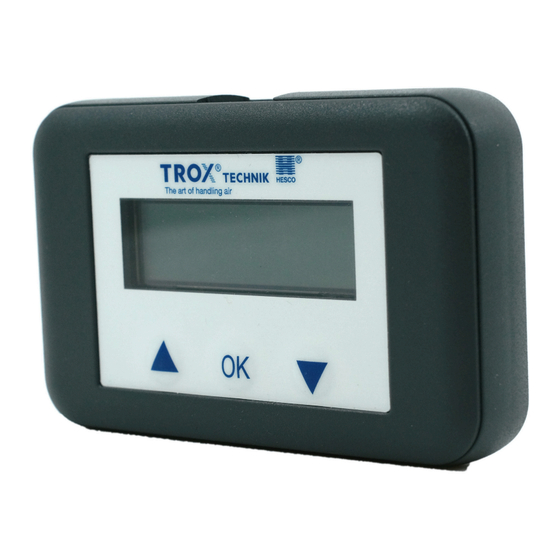

Einstellgerät TH-WLB 3 Produktbeschreibung SCHUTZHANDSCHUHE 3.1 Kurzbeschreibung Schutzhandschuhe dienen zum Schutz der Hände vor Das Handeinstellgerät für Wohnungslüftungsboxen Typ Reibung, Abschürfung, Einstichen oder tieferen Verlet- TH-WLB-C und TH-WLB-B zungen sowie vor Berührungen mit heissen Oberflä- chen. der TROX HESCO Schweiz AG ermöglicht ■... - Seite 6 Einstellgerät TH-WLB 5.1 Komponenten Display Menüauswahl/Einstellwert erhöhen OK Menüauswahl/Einstellwert bestätigen Menüauswahl/Einstellwert verringern Anschlussbuchse für Modbus und Spannungsversorgung (extern) über Verbindungskabel K-C und K-B 5.2 Allgemeine Funktionsbeschreibung • Lesen und Setzen der Betriebsart Das Einstellgerät kommuniziert mit der Wohnungslüf- • Einstellen von Zwangssteuerungen zu Testzwecken tungsbox entweder über einen zusätzlichen Anschluss (Servicebuchse) oder über die Modbus-Kommunikati- 5.4 Kompatible Wohnungslüftungsboxen...
- Seite 7 Einstellgerät TH-WLB 5.6 Einbau und Inbetriebnahme • Es ist darauf zu achten, dass auch die Masse (und • Empfehlung: Signalleitung für den Anschluss der eventuell 24 V) zur Verfügung steht (je nach Variante Einstellgeräte an einer gut zugänglichen Stelle ver- des Einstellgerätes) binden, im Servicefall ist somit keine Demontage der Service-Deckel und kein öffnen der Decke notwendig.
- Seite 8 Einstellgerät TH-WLB 5.8 Anschluss mit Anschlusskabel K-C direkt an TH-WLB-C Einstellgerät TH-WLB...
- Seite 9 Einstellgerät TH-WLB 5.9 Anschluss an TH-WLB-B mit Anschlusskabel K-C an abgesetzter Klemme Einstellgerät TH-WLB...
- Seite 10 Einstellgerät TH-WLB 5.10 Bedienmenü TH-WLB-C Slave Adresse 1 - 255 Einstellen der Modbus-Adresse des Kommunikationspartners Adr. 255: generelle Adresse (Vorsicht: Nur verwenden wenn maximal ein Teilnehmer im Netz vorhanden ist) Adr. 1: Standardadresse Drosselorgan ZUL Adr. 2: Standardadresse Drosselorgan ABL Allgem 2 IST Pos.
- Seite 11 Einstellgerät TH-WLB 5.11 Bedienmenü TH-WLB-B Slave Adresse 1 - 255 Einstellen der Modbus-Adresse des Kommunikationspartners Adr. 255: generelle Adresse (Vorsicht: Nur verwenden wenn maximal ein Teilnehmer im Netz vorhanden ist) Adr. 1: Standardadresse Drosselorgan ZUL Adr. 2: Standardadresse Drosselorgan ABL Input 0 IST Pos.
- Seite 12 6. Bedienung Allgemeine Hinweise Siehe Dokumentation Einstellgerät zu TH-WLB Produktbro- schüre 7. Wartung und Instandhaltung GEFAHR! Stromschlag beim Berühren spannungsführender Teile. Elektrische Ausrüstungen stehen unter gefährlicher elektrischer Spannung. Nichtbeachtung kann Tod, schwere Körperschäden oder Sachschaden verursachen! – An den elektrischen Komponenten dürfen nur Elektrofachkräfte arbeiten.
