Aufbau und Funktion

Anzeige der Klappenstellung

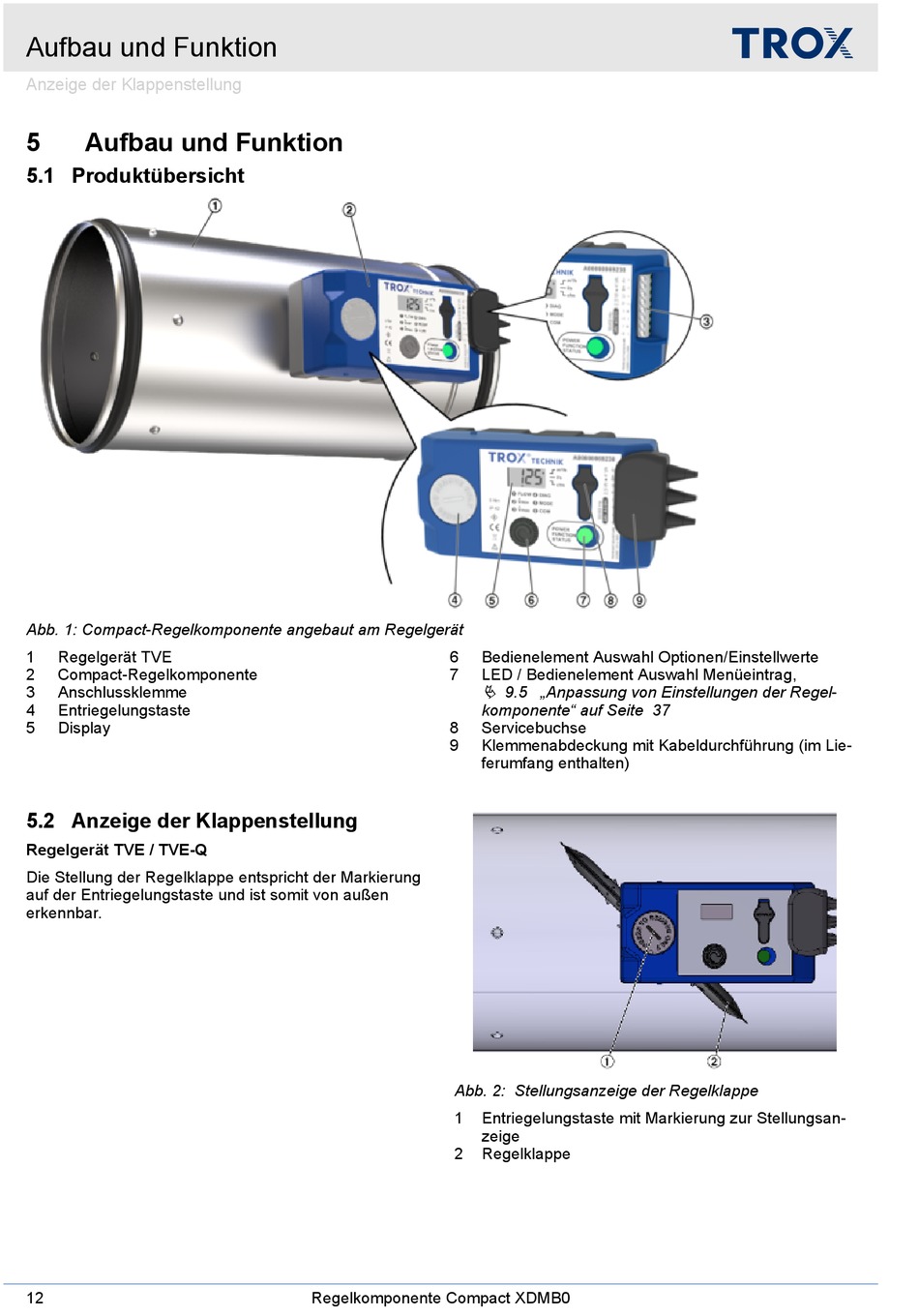

5 Aufbau und Funktion
5.1 Produktübersicht
Abb. 1: Compact-Regelkomponente angebaut am Regelgerät
1 Regelgerät TVE
2 Compact-Regelkomponente
3 Anschlussklemme
4 Entriegelungstaste
5 Display
5.2 Anzeige der Klappenstellung
Regelgerät TVE / TVE-Q
Die Stellung der Regelklappe entspricht der Markierung
auf der Entriegelungstaste und ist somit von außen
erkennbar.
12
6 Bedienelement Auswahl Optionen/Einstellwerte
7 LED / Bedienelement Auswahl Menüeintrag,
Ä 9.5 „Anpassung von Einstellungen der Regel-
komponente" auf Seite 37
8 Servicebuchse
9 Klemmenabdeckung mit Kabeldurchführung (im Lie-
ferumfang enthalten)
Abb. 2: Stellungsanzeige der Regelklappe
1 Entriegelungstaste mit Markierung zur Stellungsan-
zeige
2 Regelklappe
Regelkomponente Compact XDMB0
