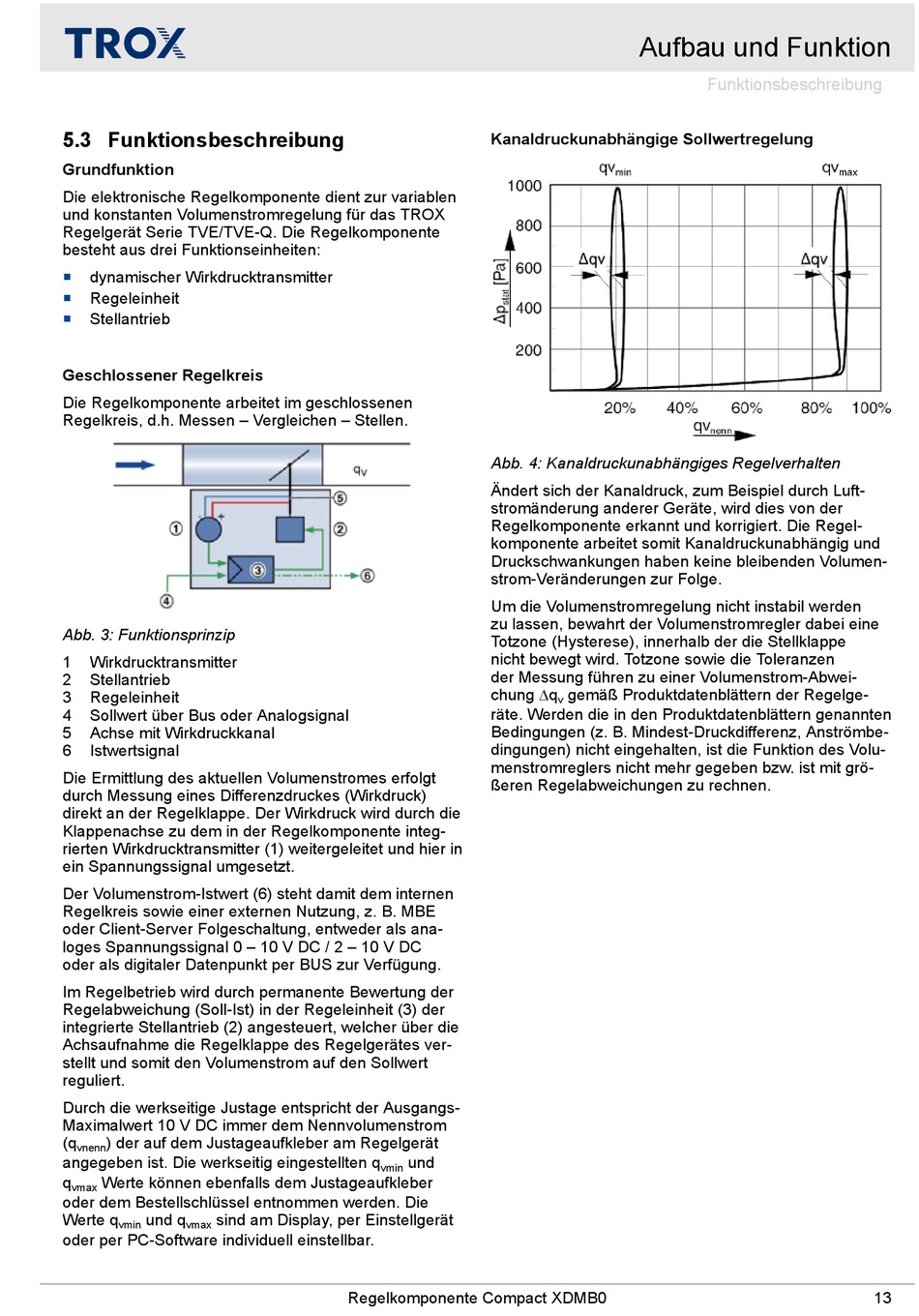

5.3 Funktionsbeschreibung

Grundfunktion
Die elektronische Regelkomponente dient zur variablen
und konstanten Volumenstromregelung für das TROX
Regelgerät Serie TVE/TVE-Q. Die Regelkomponente
besteht aus drei Funktionseinheiten:
dynamischer Wirkdrucktransmitter

Regeleinheit

Stellantrieb

Geschlossener Regelkreis
Die Regelkomponente arbeitet im geschlossenen
Regelkreis, d.h. Messen – Vergleichen – Stellen.
Abb. 3: Funktionsprinzip
1 Wirkdrucktransmitter
2 Stellantrieb
3 Regeleinheit
4 Sollwert über Bus oder Analogsignal
5 Achse mit Wirkdruckkanal
6 Istwertsignal
Die Ermittlung des aktuellen Volumenstromes erfolgt
durch Messung eines Differenzdruckes (Wirkdruck)
direkt an der Regelklappe. Der Wirkdruck wird durch die
Klappenachse zu dem in der Regelkomponente integ-
rierten Wirkdrucktransmitter (1) weitergeleitet und hier in
ein Spannungssignal umgesetzt.
Der Volumenstrom-Istwert (6) steht damit dem internen
Regelkreis sowie einer externen Nutzung, z. B. MBE
oder Client-Server Folgeschaltung, entweder als ana-
loges Spannungssignal 0 – 10 V DC / 2 – 10 V DC
oder als digitaler Datenpunkt per BUS zur Verfügung.
Im Regelbetrieb wird durch permanente Bewertung der
Regelabweichung (Soll-Ist) in der Regeleinheit (3) der
integrierte Stellantrieb (2) angesteuert, welcher über die
Achsaufnahme die Regelklappe des Regelgerätes ver-
stellt und somit den Volumenstrom auf den Sollwert
reguliert.
Durch die werkseitige Justage entspricht der Ausgangs-
Maximalwert 10 V DC immer dem Nennvolumenstrom
(q ) der auf dem Justageaufkleber am Regelgerät
vnenn
angegeben ist. Die werkseitig eingestellten q
q Werte können ebenfalls dem Justageaufkleber
vmax
oder dem Bestellschlüssel entnommen werden. Die
Werte q und q sind am Display, per Einstellgerät
vmin vmax
oder per PC-Software individuell einstellbar.
Kanaldruckunabhängige Sollwertregelung
Abb. 4: Kanaldruckunabhängiges Regelverhalten
Ändert sich der Kanaldruck, zum Beispiel durch Luft-
stromänderung anderer Geräte, wird dies von der
Regelkomponente erkannt und korrigiert. Die Regel-
komponente arbeitet somit Kanaldruckunabhängig und
Druckschwankungen haben keine bleibenden Volumen-
strom-Veränderungen zur Folge.
Um die Volumenstromregelung nicht instabil werden
zu lassen, bewahrt der Volumenstromregler dabei eine
Totzone (Hysterese), innerhalb der die Stellklappe
nicht bewegt wird. Totzone sowie die Toleranzen
der Messung führen zu einer Volumenstrom-Abwei-
chung ∆q
räte. Werden die in den Produktdatenblättern genannten
Bedingungen (z. B. Mindest-Druckdifferenz, Anströmbe-
dingungen) nicht eingehalten, ist die Funktion des Volu-
menstromreglers nicht mehr gegeben bzw. ist mit grö-
ßeren Regelabweichungen zu rechnen.
und
vmin
Regelkomponente Compact XDMB0
Aufbau und Funktion
Funktionsbeschreibung
gemäß Produktdatenblättern der Regelge-
v
