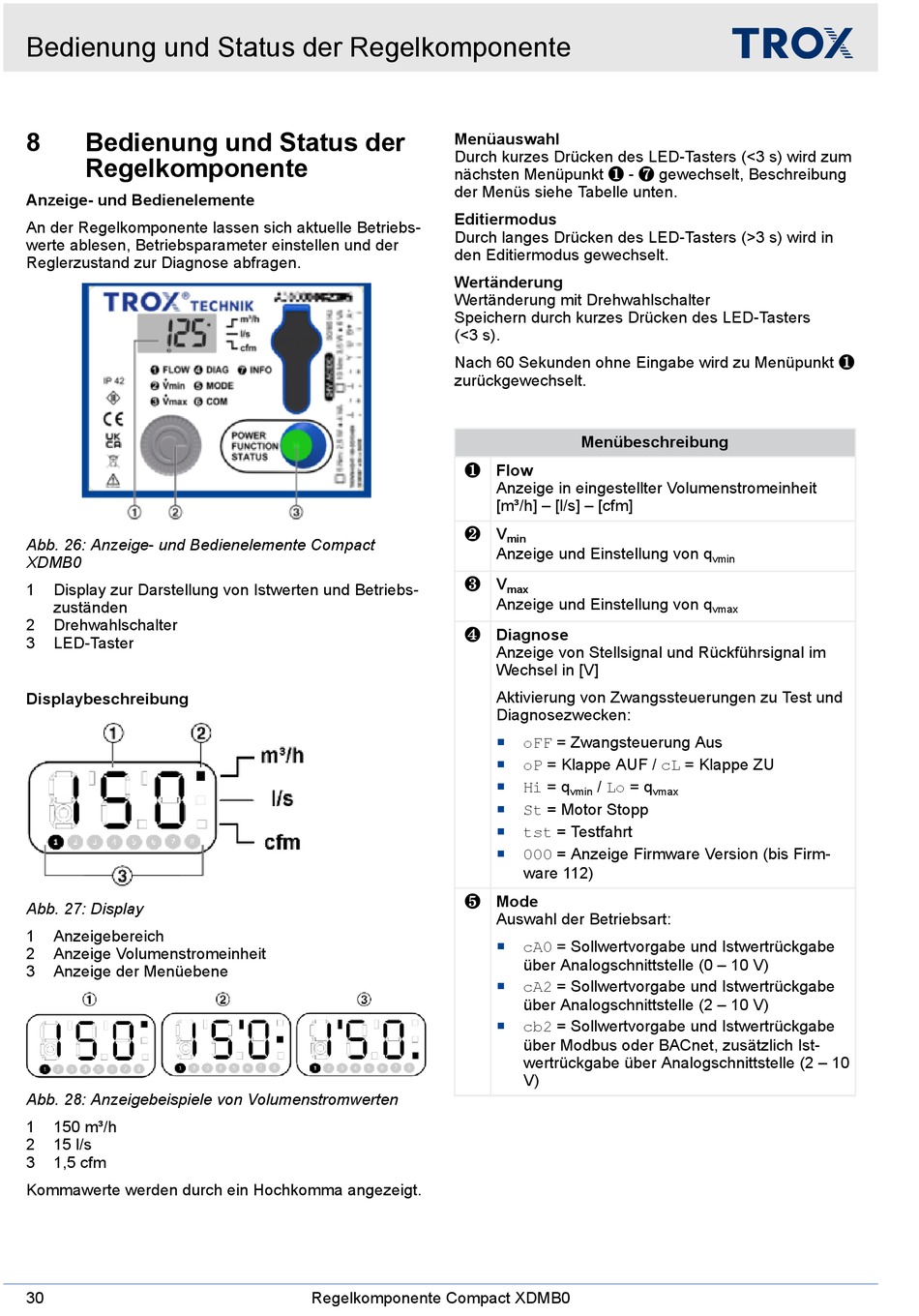

Bedienung und Status der Regelkomponente

8 Bedienung und Status der
Regelkomponente
Anzeige- und Bedienelemente
An der Regelkomponente lassen sich aktuelle Betriebs-
werte ablesen, Betriebsparameter einstellen und der
Reglerzustand zur Diagnose abfragen.
Abb. 26: Anzeige- und Bedienelemente Compact
XDMB0
1 Display zur Darstellung von Istwerten und Betriebs-
zuständen
2 Drehwahlschalter
3 LED-Taster

Displaybeschreibung

Abb. 27: Display
1 Anzeigebereich
2 Anzeige Volumenstromeinheit
3 Anzeige der Menüebene
Abb. 28: Anzeigebeispiele von Volumenstromwerten
1 150 m³/h
2 15 l/s
3 1,5 cfm
Kommawerte werden durch ein Hochkomma angezeigt.
30
Menüauswahl
Durch kurzes Drücken des LED-Tasters (<3 s) wird zum
nächsten Menüpunkt ❶ - ❼ gewechselt, Beschreibung
der Menüs siehe Tabelle unten.
Editiermodus
Durch langes Drücken des LED-Tasters (>3 s) wird in
den Editiermodus gewechselt.
Wertänderung
Wertänderung mit Drehwahlschalter
Speichern durch kurzes Drücken des LED-Tasters
(<3 s).
Nach 60 Sekunden ohne Eingabe wird zu Menüpunkt ❶
zurückgewechselt.
❶ Flow
❷ V
❸ V
❹ Diagnose
❺ Mode
Regelkomponente Compact XDMB0
Menübeschreibung
Anzeige in eingestellter Volumenstromeinheit
[m³/h] – [l/s] – [cfm]
min
Anzeige und Einstellung von q
max
Anzeige und Einstellung von q
Anzeige von Stellsignal und Rückführsignal im
Wechsel in [V]
Aktivierung von Zwangssteuerungen zu Test und
Diagnosezwecken:
oFF = Zwangsteuerung Aus

oP = Klappe AUF / cL = Klappe ZU

Hi = q / Lo = q

vmin vmax
St = Motor Stopp

tst = Testfahrt

000 = Anzeige Firmware Version (bis Firm-

ware 112)
Auswahl der Betriebsart:
cA0 = Sollwertvorgabe und Istwertrückgabe

über Analogschnittstelle (0 – 10 V)
cA2 = Sollwertvorgabe und Istwertrückgabe

über Analogschnittstelle (2 – 10 V)
cb2 = Sollwertvorgabe und Istwertrückgabe

über Modbus oder BACnet, zusätzlich Ist-
wertrückgabe über Analogschnittstelle (2 – 10
V)
