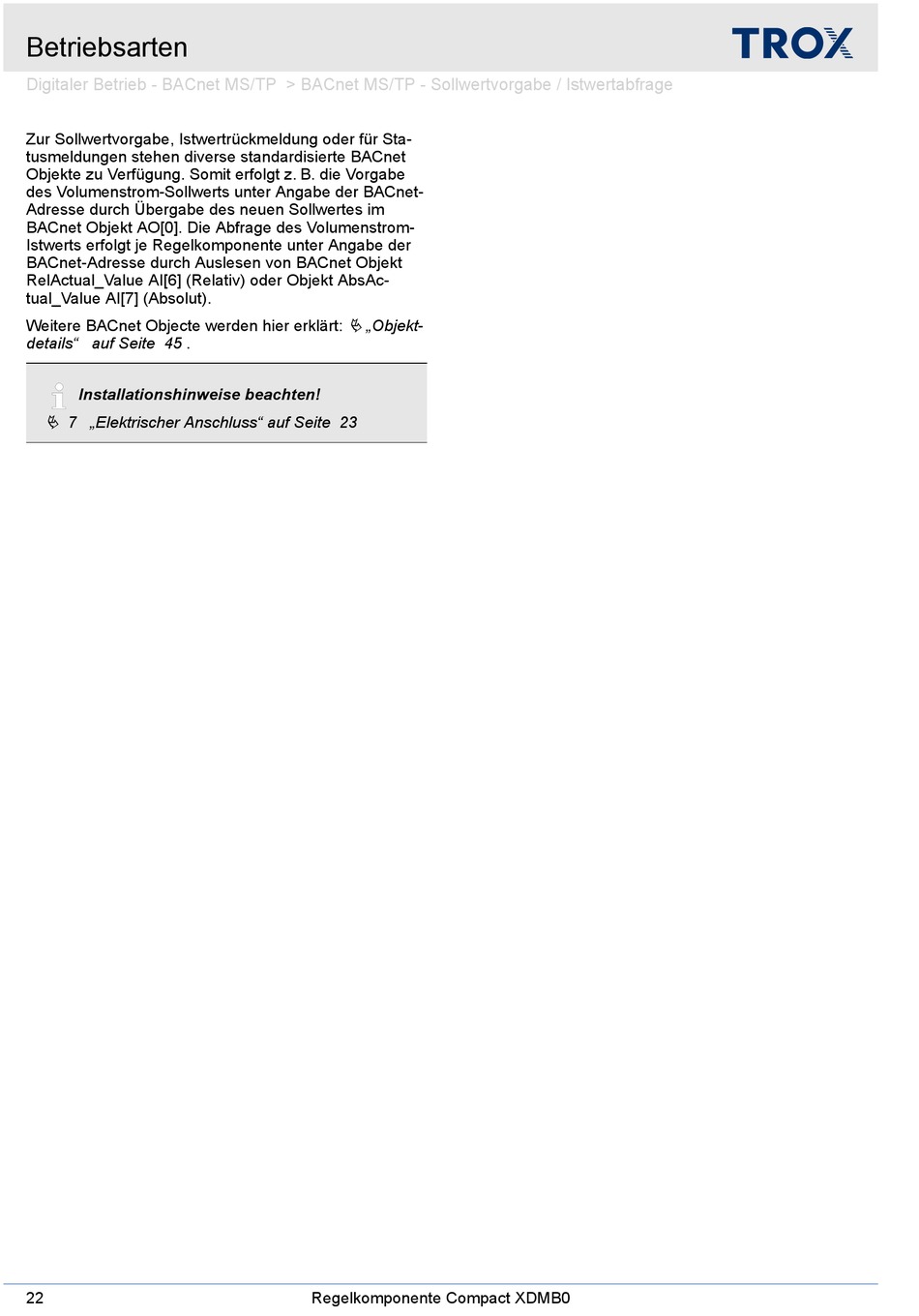

Trox Technik Compact XDMB0 Montage- Und Betriebsanleitung Seite 22

Betriebsarten
Digitaler Betrieb - BACnet MS/TP > BACnet MS/TP - Sollwertvorgabe / Istwertabfrage
Zur Sollwertvorgabe, Istwertrückmeldung oder für Sta-
tusmeldungen stehen diverse standardisierte BACnet
Objekte zu Verfügung. Somit erfolgt z. B. die Vorgabe
des Volumenstrom-Sollwerts unter Angabe der BACnet-
Adresse durch Übergabe des neuen Sollwertes im
BACnet Objekt AO[0]. Die Abfrage des Volumenstrom-
Istwerts erfolgt je Regelkomponente unter Angabe der
BACnet-Adresse durch Auslesen von BACnet Objekt
RelActual_Value AI[6] (Relativ) oder Objekt AbsAc-
tual_Value AI[7] (Absolut).
Ä „Objekt-
Weitere BACnet Objecte werden hier erklärt:
details" auf Seite 45 .
Installationshinweise beachten!
Ä 7 „Elektrischer Anschluss" auf Seite 23
22 Regelkomponente Compact XDMB0
