Die Übermittlung von Soll- und Istwerten sowie Zwangssteuerungen erfolgt für alle Regelkomponenten durch digitale
Kommunikation im gemeinsamen Bus-Netzwerk.
Die Vorgabe des Volumenstrom-Sollwerts erfolgt je Regelkomponente unter Angabe der Modbus-Adresse durch

Übergabe des neuen Sollwertes in Modbus-Register 0 oder unter Angabe der BACnet-Adresse über BACnet-
Objekt AO[0].
Die Abfrage des Volumenstrom-Istwerts erfolgt je Regelkomponente unter Angabe der Modbus-Adresse durch

Auslesen von Modbus-Register 6 oder unter Angabe der BACnet-Adresse über BACnet-Objekt AI[6].
7.5 Verdrahtung für Hybridbetrieb
(Analogvorgabe/ Busabfrage)
24 V AC/DC
T
VOC CO
2
y
Y U B+ A-
- +
-
+
Compact

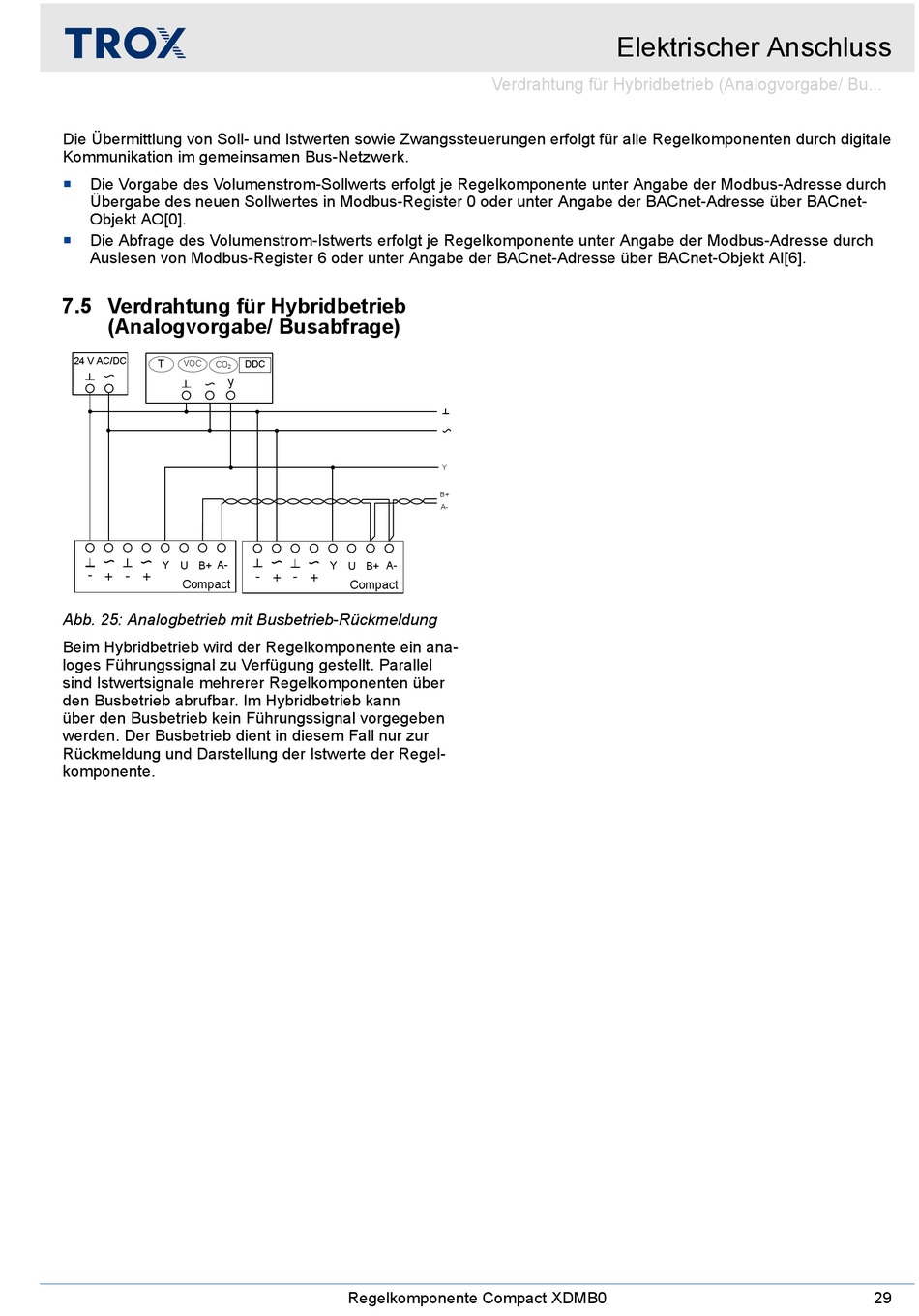

Abb. 25: Analogbetrieb mit Busbetrieb-Rückmeldung
Beim Hybridbetrieb wird der Regelkomponente ein ana-
loges Führungssignal zu Verfügung gestellt. Parallel
sind Istwertsignale mehrerer Regelkomponenten über
den Busbetrieb abrufbar. Im Hybridbetrieb kann
über den Busbetrieb kein Führungssignal vorgegeben
werden. Der Busbetrieb dient in diesem Fall nur zur
Rückmeldung und Darstellung der Istwerte der Regel-
komponente.
DDC
Y U B+ A-
- -
+ +
Compact
Regelkomponente Compact XDMB0
Verdrahtung für Hybridbetrieb (Analogvorgabe/ Bu...
Y
B+
A-
