Beispiel einer Anwendung - Konstante Druckreg-
ulierung in einem Wasserversorgungssystem
Der Bedarf an Wasser aus einem Wasserwerk
schwankt im Laufe eines Tages beträchtlich. In der
Nacht wird praktisch kein Wasser verbraucht, während
der Verbrauch am Morgen und am Abend sehr hoch
ist. Zur Aufrechterhaltung eines angemessenen Drucks
in den Wasserversorgungsleitungen trotz schankenden
Verbrauchs sind die Wasserversorgungspumpen
mit einer Drehzahlregelung ausgestattet. Die
Verwendung von Frequenzumrichtern gewährleistet,
dass der Energieverbrauch der Pumpen minimal
bleibt, während die Wasserversorgung für die
Verbraucher optimiert wird.
Stellen Sie folgende Parameter ein:
Par. 100
Par. 205
Par. 302
Par. 314
Par. 315
Par. 316
Par. 403
Par. 404
Par. 405
Par. 406
Par. 413
Par. 414
Par. 415
Par. 418
Par. 420
Par. 423
Par. 424
Par. 427
MG.61.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Konfiguration
Max. Sollwert
Klemme 18 Digitaleingänge
Klemme 60, Analogeingang Strom
Klemme 60, min. Skalierung
Klemme 60, max. Skalierung
Energiesparmodus
Energiesparfrequenz
Energie Start-F
Boost-Sollwert
Minimaler Istwert
Maximaler Istwert
Anzeigewert
Sollwert 1
Regler-Funktion
Proportionalverstärkung
PID Integrationszeit
PID-Tiefpassfilter
®
VLT 6000 HVAC

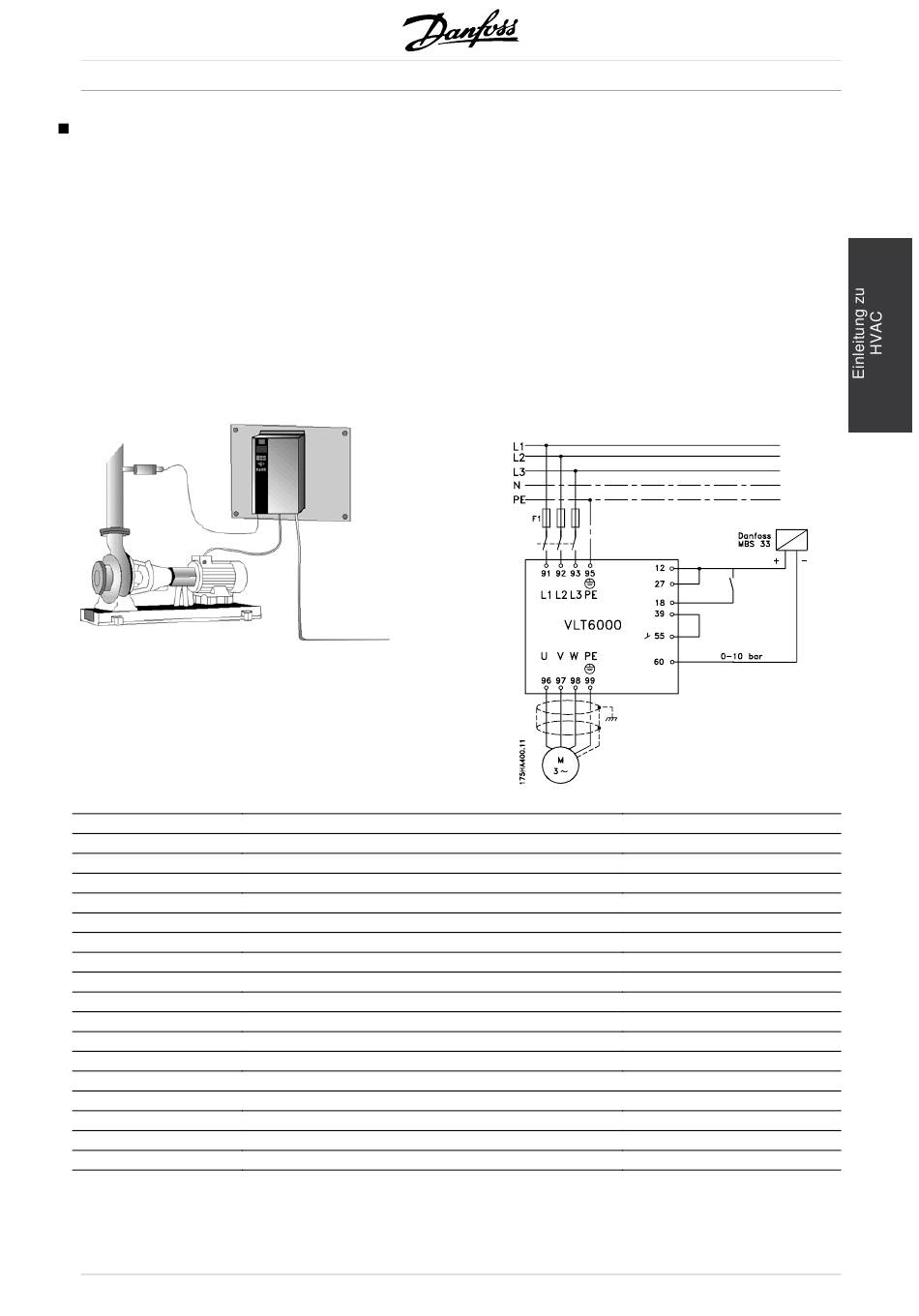

Ein VLT 6000 HVAC mit integriertem PID-Regler
gewährleistet eine einfache und schnelle Installation.
Ein IP 54-Gerät beispielsweise kann nahe der
Pumpe an der Wand montiert werden, wobei die
existierenden Leitungskabel als Stromversorgung
zum Frequenzumrichter benutzt werden. Ein
Drucktransmitter (z.B. Danfoss MBS 33 0-10 bar)
kann ein paar Meter vom gemeinsamen Auslasspunkt
des Wasserwerks angebracht werden, um eine
Prozess-Regelung zu erhalten. Danfoss MBS 33 ist
ein zweiadriger Druckgeber (4-20 mA), der direkt über
einen VLT 6000 HVAC angesteuert werden kann.
Der erforderliche Sollwert (z.B. 5 bar) kann lokal in
Parameter 418, Sollwert 1, eingestellt werden.
Prozess-Regelung [1]
10 Bar
Start [1]
Istwertsignal [2]
4 mA
20 mA
10 s
15 Hz
20 Hz
125%
0
10 Bar
Bar [16]
5 Bar
Normal
0.5-1.0
3-10
0.5-1.5
