Verbrauchsmaterial / Umrüsten des Extruders
8.
Ausbau Extruder
1. Schalten Sie den Hauptschalter am Schaltschrank auf OFF.
2. Entfernen Sie die drei elektrischen Steckverbindungen (k) an der Extruder-
rückseite: Drehen Sie hierfür den inneren Ring solange im Uhrzeigersinn, bis
sich der Stecker vom Extruder löst. Es empfiehlt sich, die Stecker von oben
beginnend an zu lösen.
3. Lösen Sie die beiden Befestigungsschraube (c) durch Drehen gegen den Uhr-
zeigersinn. Halten Sie dabei den Extruder fest in der Hand.
4. Ziehen Sie den Extruder von der Führungsschiene ab.
Einbau Extruder
1. Führen Sie den Extruder waagerecht so auf die Extruderhalterung, dass die
Passstifte in die Zentrierungen passen. (Siehe Abb. 8-5)
2. Ziehen Sie die Befestigungsschraube (c) handfest an, um
den Extruder zu fixieren.
3. Verbinden Sie die elektrischen Steckverbindungen an der
Extruderrückseite. Benutzen Sie den Farbcode, um die zu-
sammengehörenden Steckverbindungen zu identifizieren.
Es empfiehlt sich, mit dem unteren Anschluss zu beginnen
und sich nach oben arbeiten.
Die Steckverbindungen sind durch einen Pfeil gekennzeich-
net. Zum Verbinden von Stecker und Anschluss müssen die
Pfeile aufeinander zeigend ausgerichtet sein. (Abb. 8-6)
4. Drehen Sie den inneren Ring gegen den Uhrzeigersinn, um
die Steckverbindung zu fixieren. Achten Sie darauf, dass Ste-
cker und Anschluss korrekt ausgerichtet sind
98

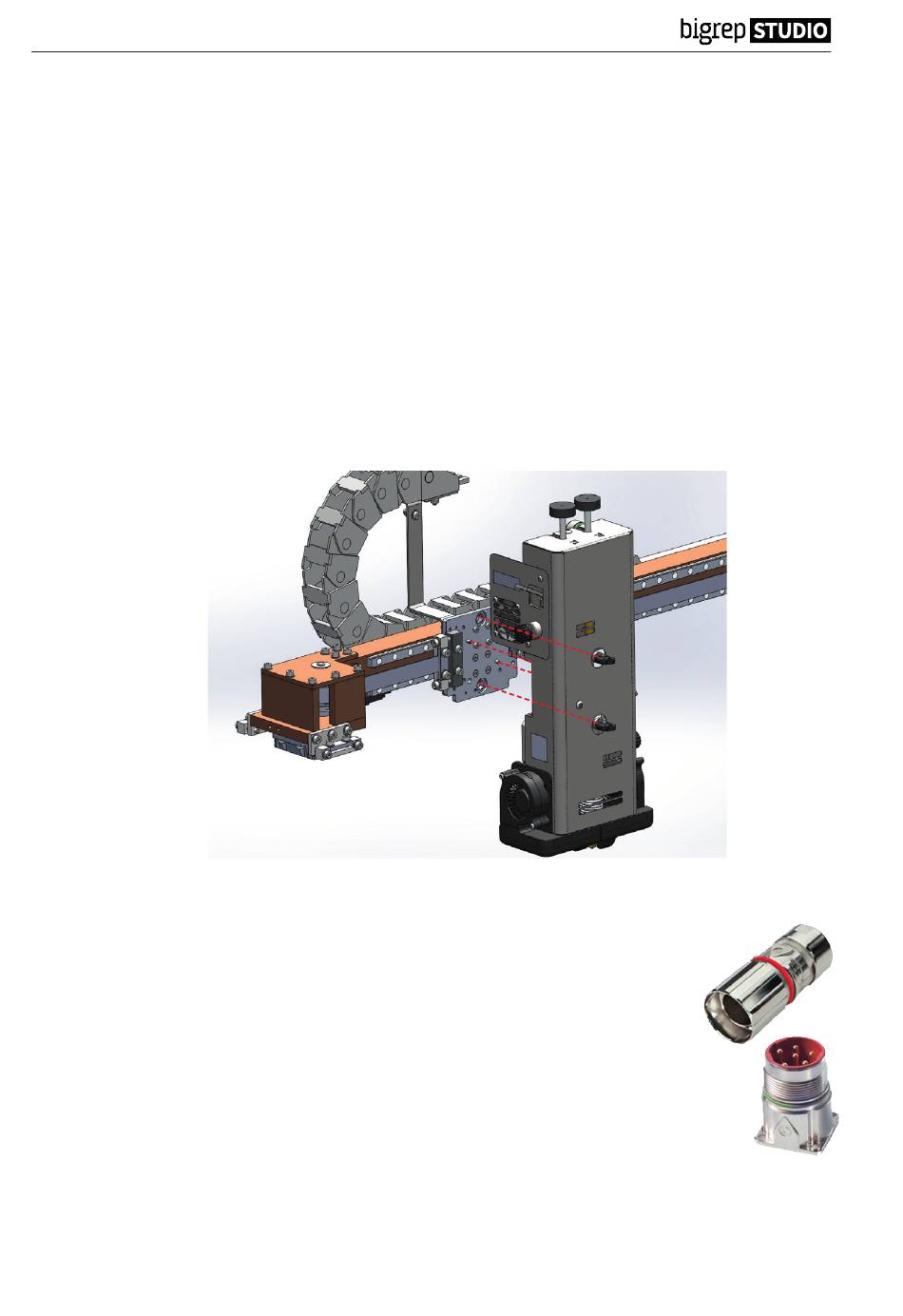

Abb. 8-5: Einbau Extruder
.
Abb. 8-6:
Steckverbindung
