4. Schalten Sie beide Netzschalter auf der Rückseite der einzelnen Speicherer-
weiterungsrahmen, die an das Speichersubsystem angeschlossen sind, ein.
Während die einzelnen Speichererweiterungsrahmen eingeschaltet werden, wer-
den die grünen und gelben Anzeigen an der Vorder- und an der Rückseite des
Speichererweiterungsrahmens in sporadischen Abständen ein- und ausgeschal-
tet. Abhängig von der Konfiguration kann es einige Minuten in Anspruch neh-
men, bis die einzelnen Speichererweiterungsrahmen eingeschaltet sind.
Überprüfen Sie die Anzeigen auf der Vorder- und der Rückseite aller Speicher-
erweiterungsrahmen. Stellen Sie sicher, dass keine gelben Anzeigen an den
Speichererweiterungsrahmen leuchten.
5. Schalten Sie beide Netzschalter an der Rückseite des Speichersubsystems ein.
In Abb. 33 sind die Positionen der Netzschalter auf dem DS3200 dargestellt.
Netzschalter

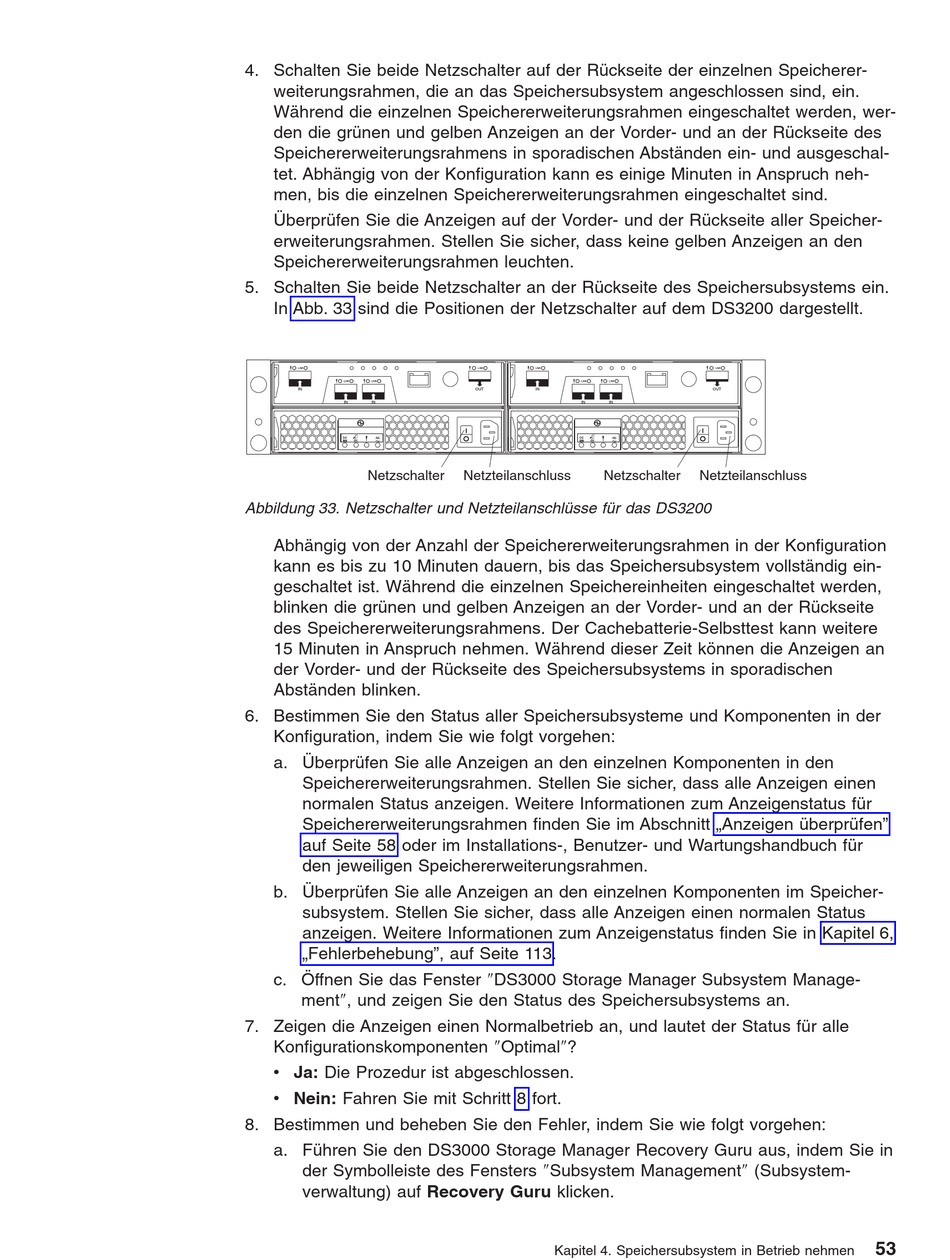

Abbildung 33. Netzschalter und Netzteilanschlüsse für das DS3200
Abhängig von der Anzahl der Speichererweiterungsrahmen in der Konfiguration
kann es bis zu 10 Minuten dauern, bis das Speichersubsystem vollständig ein-
geschaltet ist. Während die einzelnen Speichereinheiten eingeschaltet werden,
blinken die grünen und gelben Anzeigen an der Vorder- und an der Rückseite
des Speichererweiterungsrahmens. Der Cachebatterie-Selbsttest kann weitere
15 Minuten in Anspruch nehmen. Während dieser Zeit können die Anzeigen an
der Vorder- und der Rückseite des Speichersubsystems in sporadischen
Abständen blinken.
6. Bestimmen Sie den Status aller Speichersubsysteme und Komponenten in der
Konfiguration, indem Sie wie folgt vorgehen:
a. Überprüfen Sie alle Anzeigen an den einzelnen Komponenten in den
Speichererweiterungsrahmen. Stellen Sie sicher, dass alle Anzeigen einen
normalen Status anzeigen. Weitere Informationen zum Anzeigenstatus für
Speichererweiterungsrahmen finden Sie im Abschnitt „Anzeigen überprüfen"
auf Seite 58 oder im Installations-, Benutzer- und Wartungshandbuch für
den jeweiligen Speichererweiterungsrahmen.
b. Überprüfen Sie alle Anzeigen an den einzelnen Komponenten im Speicher-
subsystem. Stellen Sie sicher, dass alle Anzeigen einen normalen Status
anzeigen. Weitere Informationen zum Anzeigenstatus finden Sie in Kapitel 6,
„Fehlerbehebung", auf Seite 113.
c. Öffnen Sie das Fenster "DS3000 Storage Manager Subsystem Manage-
ment", und zeigen Sie den Status des Speichersubsystems an.
7. Zeigen die Anzeigen einen Normalbetrieb an, und lautet der Status für alle
Konfigurationskomponenten "Optimal"?
v Ja: Die Prozedur ist abgeschlossen.
v Nein: Fahren Sie mit Schritt 8 fort.
8. Bestimmen und beheben Sie den Fehler, indem Sie wie folgt vorgehen:
a. Führen Sie den DS3000 Storage Manager Recovery Guru aus, indem Sie in
der Symbolleiste des Fensters "Subsystem Management" (Subsystem-
verwaltung) auf Recovery Guru klicken.
Netzteilanschluss
Netzschalter
Kapitel 4. Speichersubsystem in Betrieb nehmen
Netzteilanschluss
53
